带LED指示功能的工业控制按钮开关

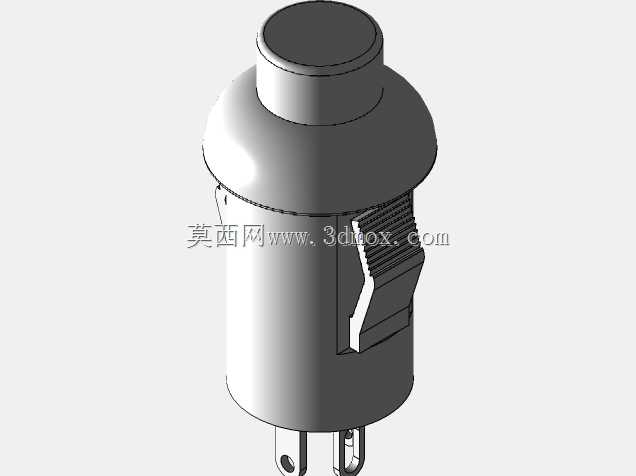

这款带LED指示的按钮开关，是工业控制回路里极为常用的操作执行元件，日常在机床操作面板、自动化产线控制工位、配电柜体操作面、小型设备操控区都能见到它的身影，主要承担回路通断触发、设备启停信号发送、工作状态直观反馈的作用，相比无指示的普通按钮，自带的LED光源能让操作人员在光线复杂的车间环境里快速识别按钮对应回路的工作状态，减少误操作概率。从结构设计思路来看，这款按钮采用了常见的圆柱插接式安装结构，上部的按压帽做了圆弧收边处理，按压接触面做了微凸的防滑处理，手指按压时的触感反馈清晰，不会出现打滑按空的情况；中部的法兰限位边是安装时的核心定位结构，能卡在柜体面板的安装孔位上，配合侧边的弹性卡扣结构，不需要额外的紧固件就能快速完成面板固定，安装效率比螺纹锁紧式按钮更高，也能适配不同厚度的面板安装需求。下部的插脚接线端做了分色标识，分别对应电源回路、信号回路、LED供电回路，接线时不需要反复核对引脚定义，能减少现场接线的出错率，插脚的厚度和间距符合通用工业接插件的标准，能适配市面上绝大多数的快插接线端子，不需要额外做接线端的改制。从安装边界来看，这款按钮的主体外径适配行业通用的标准安装孔径，插入面板后突出面板的高度控制在合理范围内，不会因为突出过多被现场的工件、工具意外磕碰触发误动作，背部的接线端预留了足够的走线空间，即使是多根导线并接也不会出现线芯挤压外露的情况。功能特性上，这款按钮的按压行程做了分段设计，前半段是空行程提供按压缓冲，后半段是触发行程，触点导通时会有清晰的触感反馈，内置的LED光源和按钮触点做了联动设计，按钮按下触发回路导通时LED同步点亮，松开后如果是自锁型结构会保持点亮状态，自复位型则随按钮回弹熄灭，能直观反馈当前的回路通断状态，在多按钮排布的操作面板上，操作人员能快速扫一眼就确认各个工位的设备运行状态，不需要额外查看指示灯面板，大幅提升操作效率。外壳部分采用了绝缘阻燃的工程塑料材质，表面做了细磨砂处理，长期在车间多油污、多粉尘的环境下使用也不容易积灰沾油，擦拭清洁很方便，侧边的卡扣结构做了加强筋处理，多次拆装也不会出现断裂松脱的情况，能满足工业场景下频繁维护拆装的使用需求。
