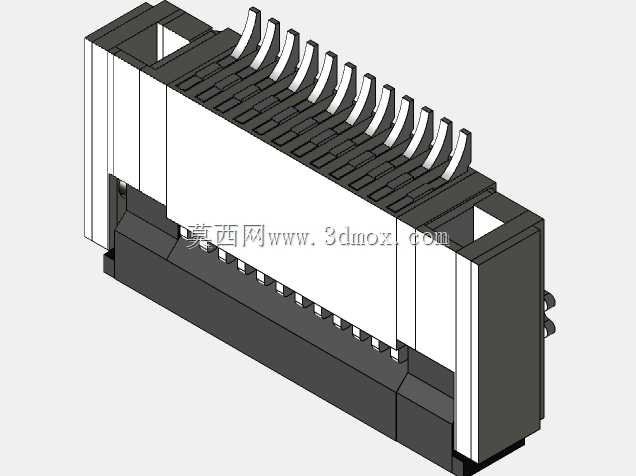

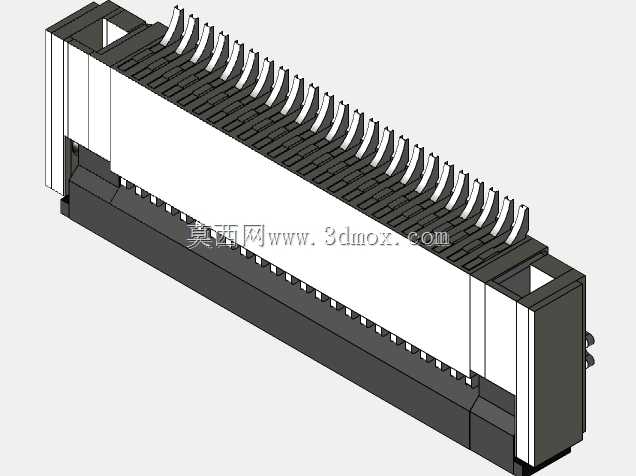

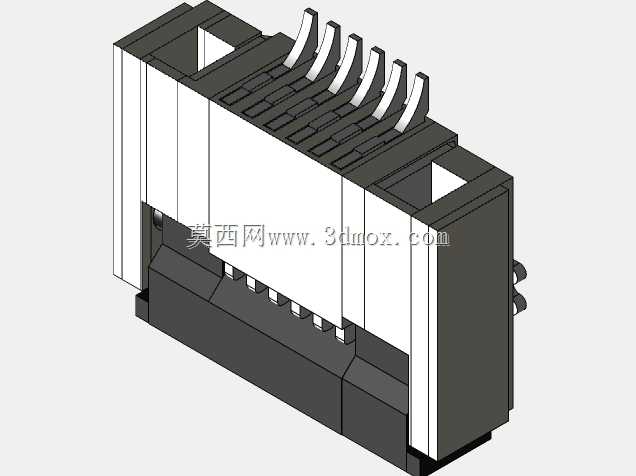

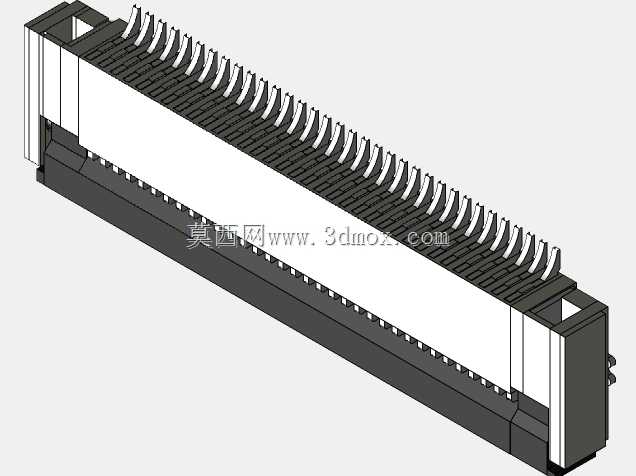

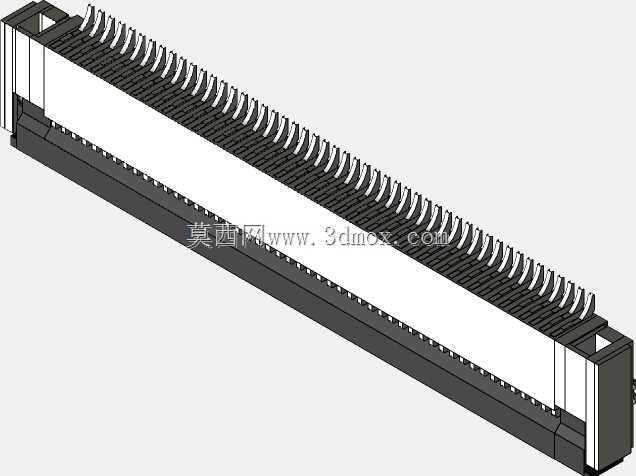

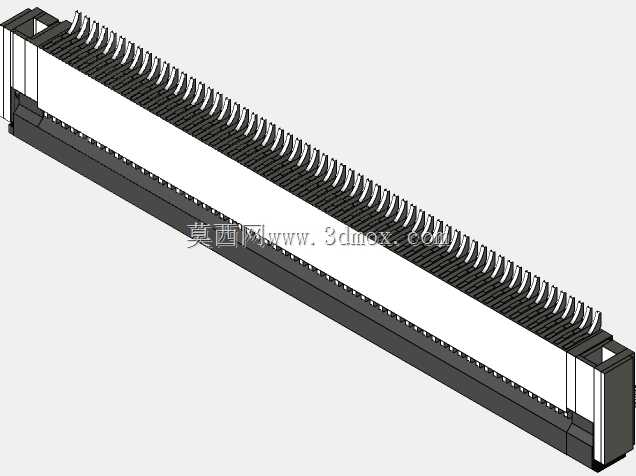

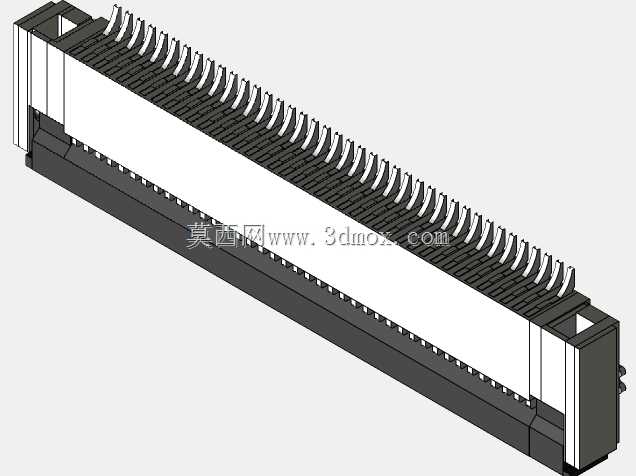

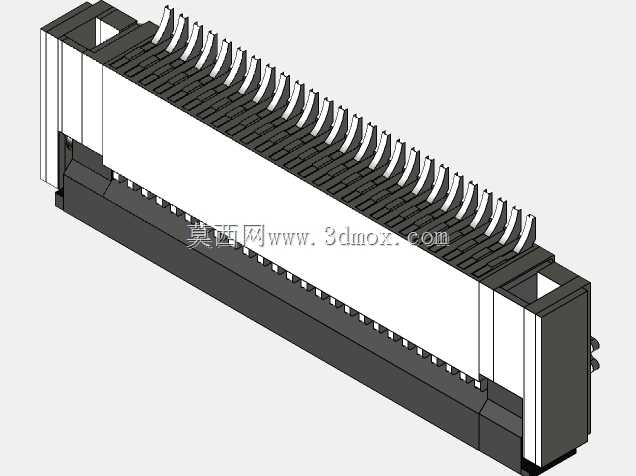

0.5毫米间距液晶显示器FPC连接器结构

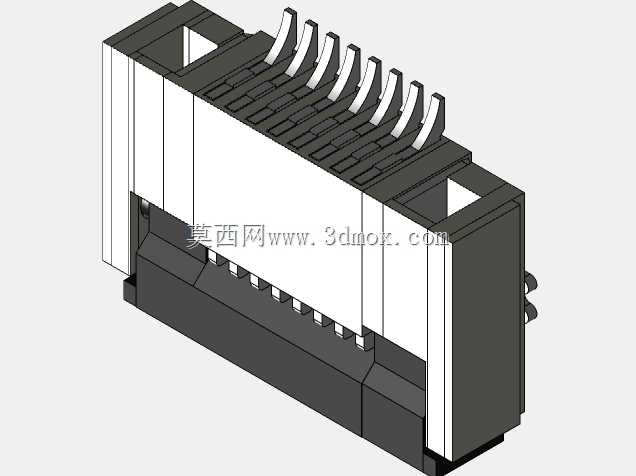

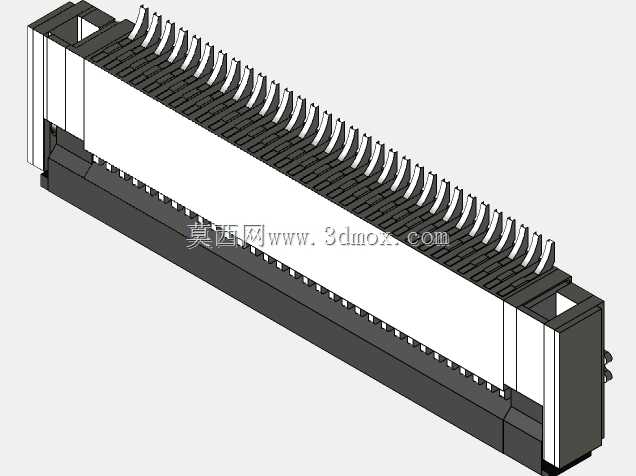

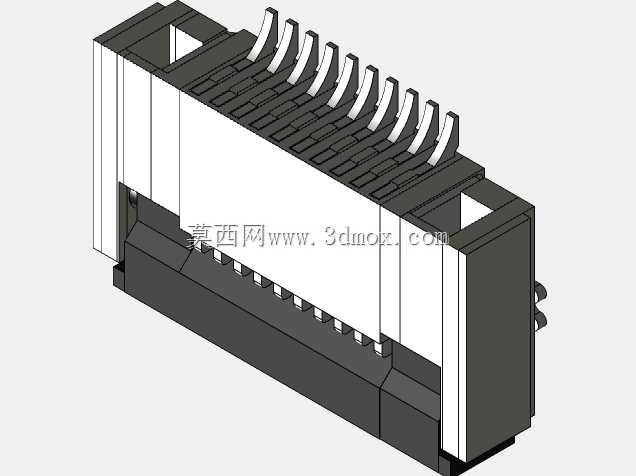

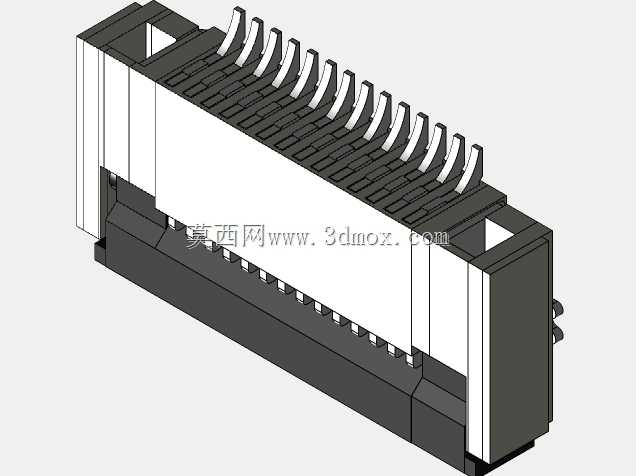

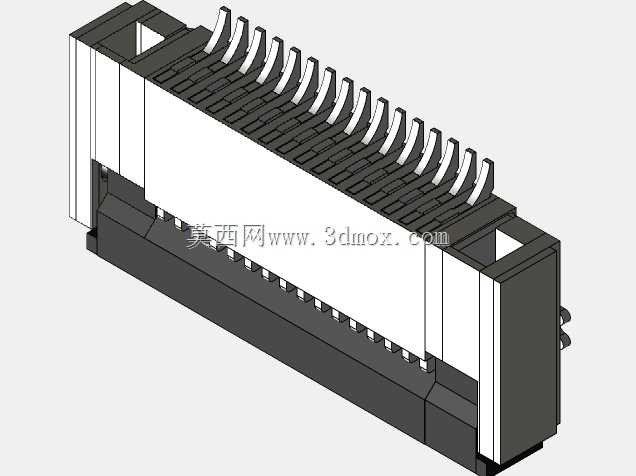

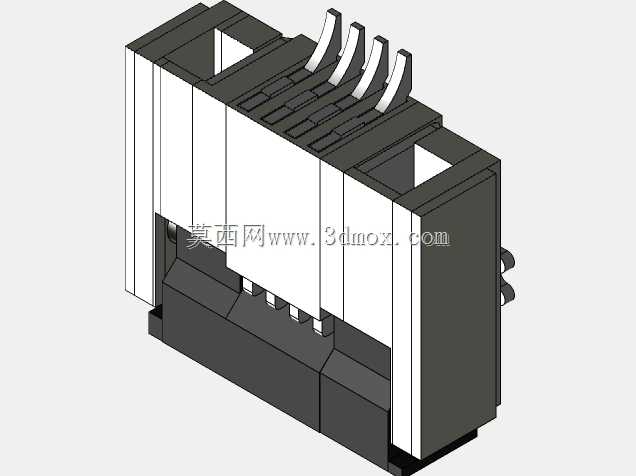

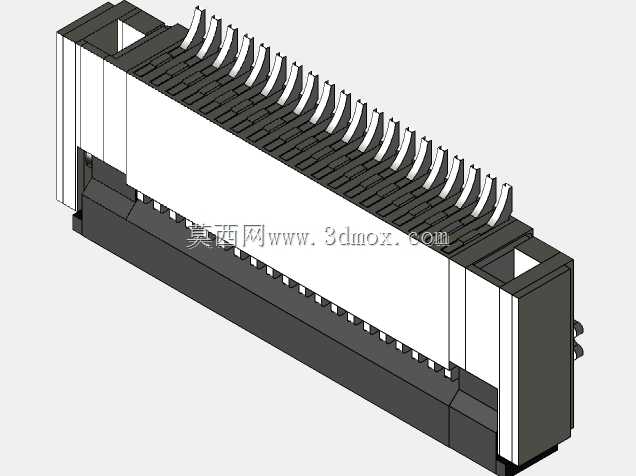

这款0.5毫米引脚间距的FPC连接器，主要面向液晶显示模组内部的柔性线路连接场景，在消费类电子显示设备、工业触控显示屏、小型便携显示终端的内部布线环节中承担柔性排线与PCB板的信号导通作用，替代传统焊接式排线连接，大幅提升显示模组的装配效率与后期维护便利性。从实际选型应用来看，这类连接器多用于需要频繁拆装柔性排线的显示模块装配工位，零插入力的锁止结构能避免装配过程中对FPC排线金手指的刮擦损伤，降低装配环节的不良率。设计层面上，整体采用长条形窄边布局，充分考虑液晶模组背部的狭小安装空间，壳体采用耐高温工程塑料材质，适配SMT回流焊的工艺温度要求，接触端子采用弹性铜合金材质，表面做镀镍镀金处理，保证多次插拔后的接触可靠性，避免长期使用后出现接触电阻增大、信号传输丢帧的问题。引脚采用等间距0.5毫米排布，对应常规FPC排线的标准引脚间距，无需额外定制转接排线即可适配市售多数同规格柔性扁平排线。锁止结构采用翻盖式压合设计，装配时翻开压盖将FPC排线金手指端对准插入端子槽，压下压盖即可通过端子的弹性形变夹紧排线，无需额外固定件，锁止后能承受一定的轴向拉力，避免设备运输或使用过程中排线松脱导致的显示故障。安装边界上，连接器底部设置定位柱，对应PCB板上的定位孔，过回流焊时能避免器件偏移，焊接引脚分布在器件两侧，焊盘尺寸适配常规SMT钢网开孔要求，不需要特殊的焊接工艺调整。从结构细节来看，端子的接触端采用双触点设计，每个引脚对应两个接触点位，即使单个触点出现氧化或接触不良，另一个触点仍能保证信号导通，提升连接冗余度；壳体两侧设置导向槽，插入FPC排线时能自动校正排线位置，避免排线插歪导致的个别引脚接触不良问题。这类连接器的外形厚度控制在较低水平，适配超薄液晶模组的堆叠设计要求，不会因为连接器高度过高挤占显示模组的背部空间，给背光模块、驱动电路板留出足够的排布余量。在实际设备运行中，连接器的塑料壳体能起到一定的绝缘防护作用，避免相邻引脚之间出现短路风险，同时壳体的抗形变能力较强，在整机装配的压合工序中不会出现壳体开裂、端子移位的问题。
