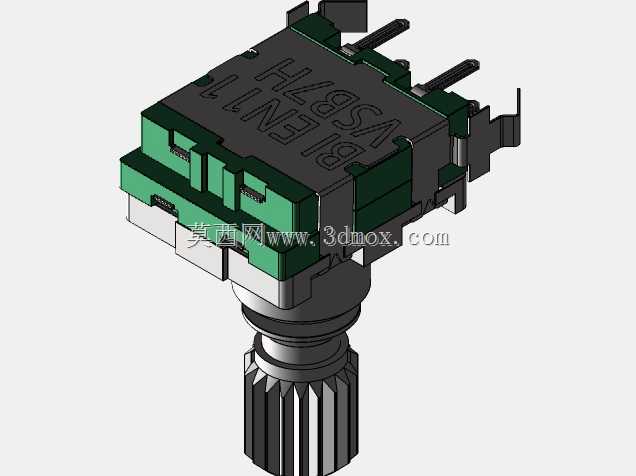

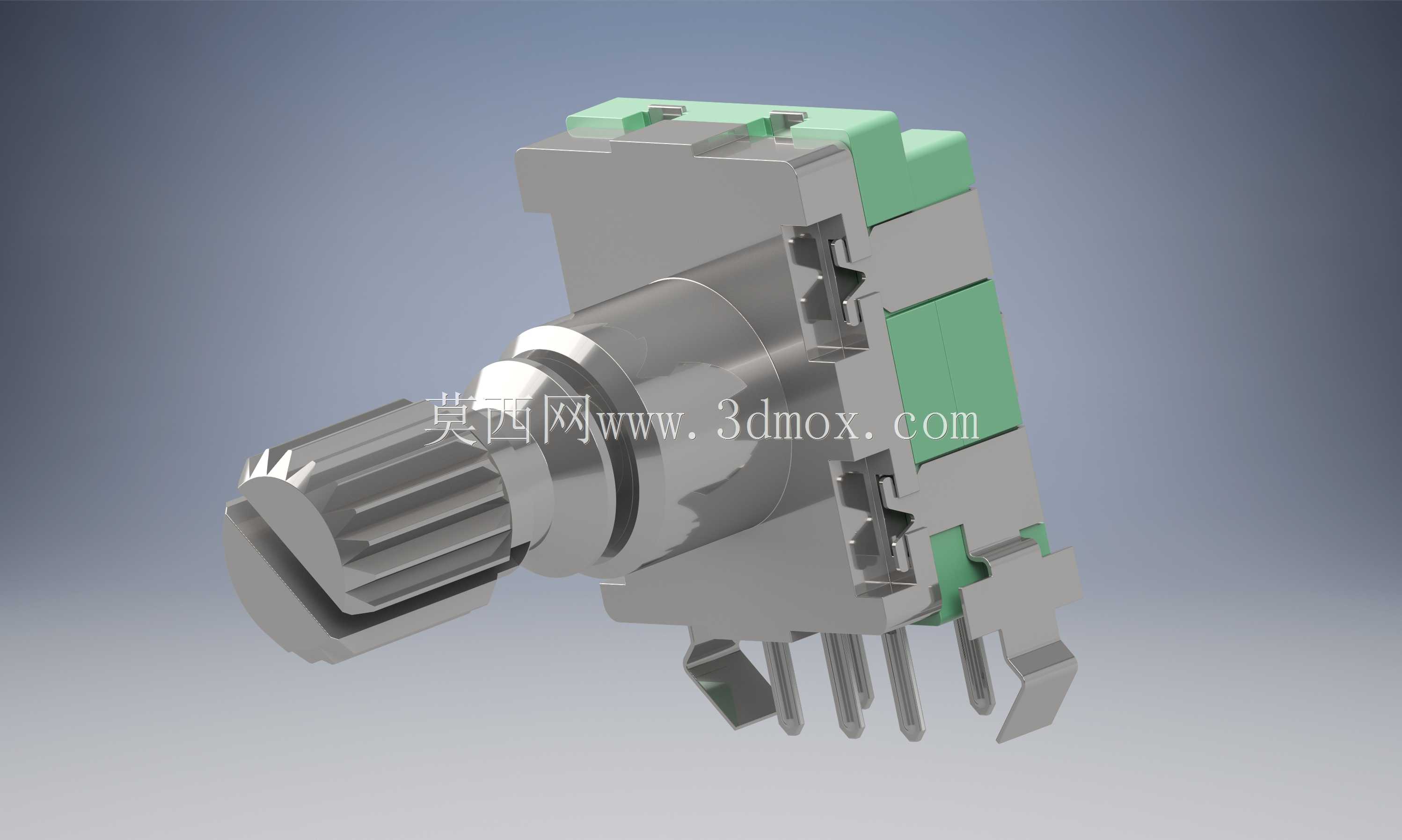

带按压开关侧装直角旋转编码器结构

这类带开关的直角旋转编码器，常被用在小型化电子设备的人机交互面板上，比如车载影音调节旋钮、工控手持终端的参数调节端、桌面音频设备的音量与功能切换控件，相比传统电位器，它的调节阶跃清晰，不会出现碳膜磨损导致的参数漂移问题，长期使用的调节一致性更稳定。从结构设计来看，这款编码器采用直角侧插的引脚布局，区别于直插式编码器的轴向出线方式，能大幅压缩面板后方的轴向安装空间，适合内部堆叠紧凑的便携设备、薄型控制面板使用，引脚采用标准2.54mm间距排布，可直接适配常规PCB板的波峰焊工艺，不需要额外定制转接板。本体的金属主体部分采用锌合金压铸成型，既保证了轴套部分的结构强度，能承受日常使用中旋钮的径向按压力与旋转扭力，又能在批量生产中控制零件精度，轴芯采用滚花设计，搭配常规的塑料或金属旋钮时，不需要额外点胶固定，靠过盈配合就能传递旋转扭矩，避免旋钮打滑空转。自带的按压开关集成在编码器本体尾部，旋转轴向下按压即可触发开关动作，不需要额外在面板上布置独立按键，能让单旋钮同时实现旋转调节参数、按压确认功能的交互逻辑，减少面板上的控件数量，简化操作逻辑。设计建模时需要重点关注安装边界：轴套部分的定位台阶直径与面板开孔的配合公差要控制在0.1mm以内，避免安装后出现旋钮偏心晃动；引脚伸出本体的长度要匹配PCB板到安装面板的距离，过短会导致焊接虚焊，过长则会在设备组装时顶到内部其他结构件；旋转的定位阶跃手感由内部的弹片与齿盘配合实现，建模时要还原齿盘的齿形角度与弹片的预压行程，才能保证每一次旋转的段落感清晰，不会出现卡顿或跳档的问题。另外，编码器尾部的塑料定位柱要和PCB上的定位孔精准对应，防止焊接过程中本体偏移，导致轴芯与面板开孔不同心，旋钮转动时蹭到面板边缘。这类编码器的旋转寿命通常能达到万次级以上，建模时还原内部的卡扣结构，能直观看到本体的装配逻辑，方便结构工程师在做面板布局时校核安装空间，避免和周边的接插件、结构筋位产生干涉，也能在做手板验证前提前评估按压行程与旋转扭矩是否符合整机的交互手感要求。
