台式机CPU轴流散热风扇结构设计

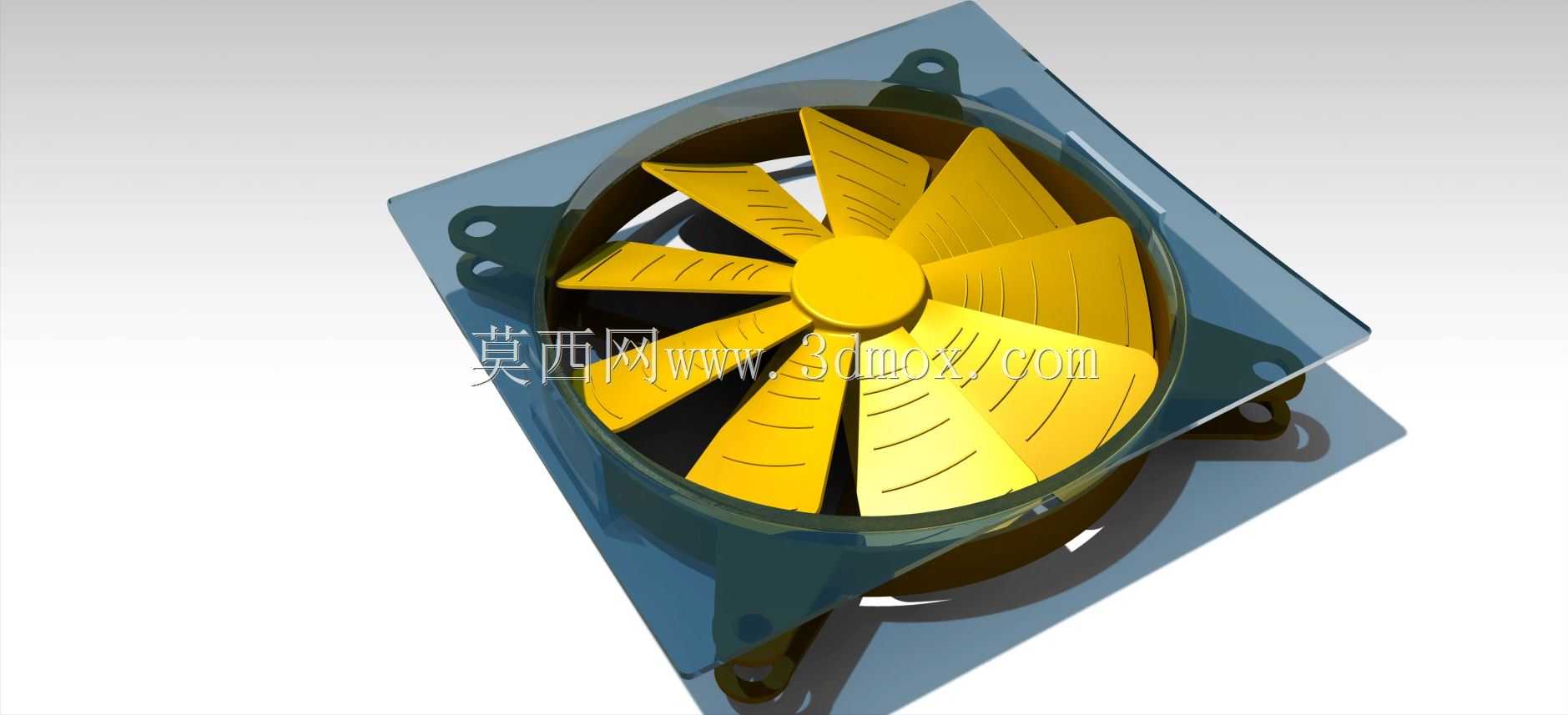

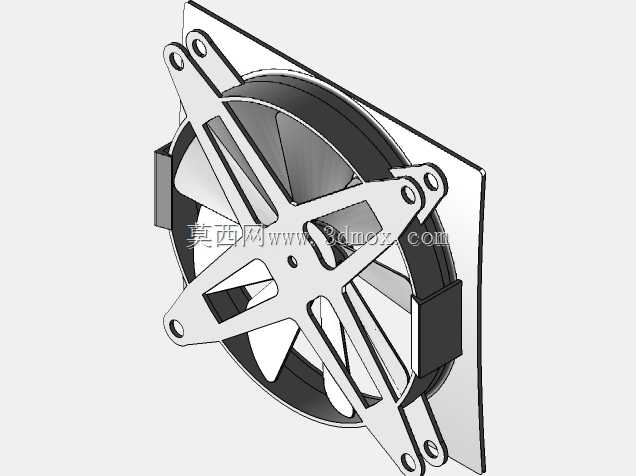

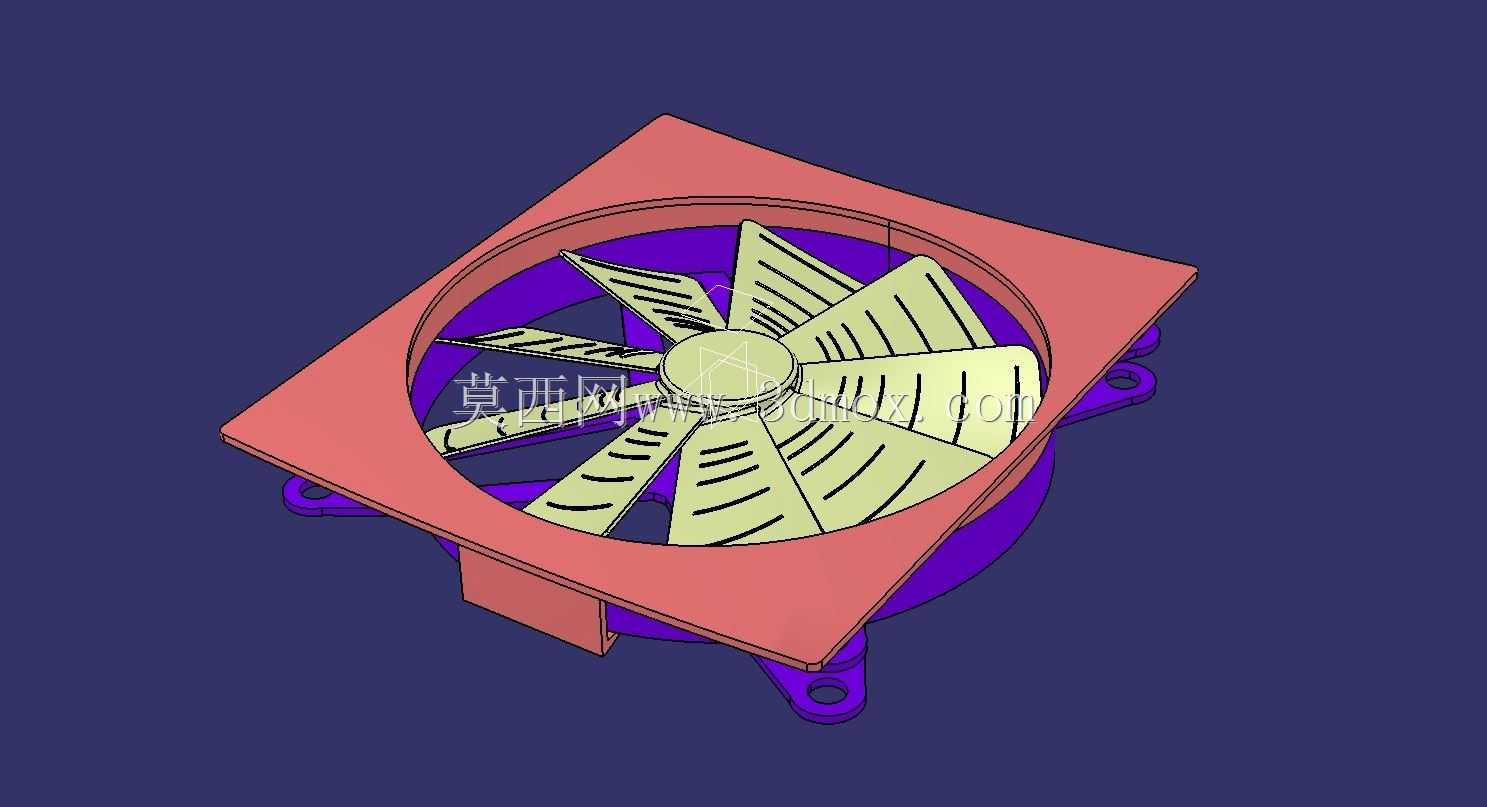

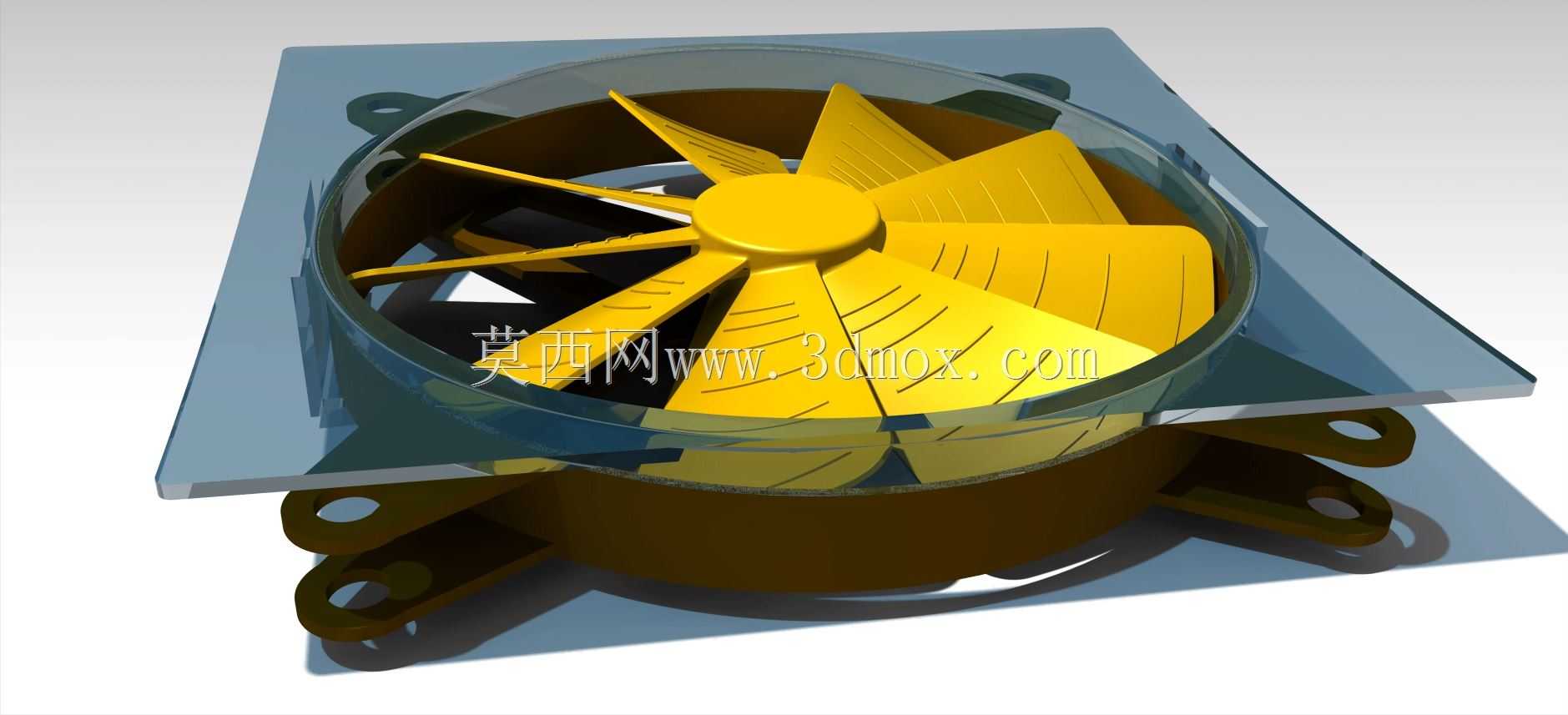

日常做PC硬件散热结构选型时，这类轴流风扇是风冷散热方案里最基础的核心部件，不管是塔式CPU散热器、机箱进出风位，还是部分紧凑型ITX设备的主动散热模块，都能见到同结构产品的应用。做这款模型的结构设计时，首先要匹配标准ATX机箱的安装边界，外框采用方形切角设计，四个角预留标准安装孔位，孔位间距完全适配主流120mm风扇的安装规范，安装面做了0.8mm的下沉台阶，既可以避免安装时螺丝刮擦外框边缘，也能让风扇与安装面贴合更紧密，减少运行时的共振异响。扇叶部分采用七叶大倾角设计，每片扇叶的曲面都做了等变弧度处理，叶根位置厚度更大，和中心轮毂做圆弧过渡，避免长时间高速旋转时叶根位置出现应力集中断裂的问题，叶尖位置做了薄边切角处理，能有效切割气流，降低扇叶扫风时产生的涡流噪音。中心轮毂位置预留了标准电机安装腔，适配常规4020规格的直流无刷电机，轮毂外圈和外框内圈的间隙控制在1.5mm，既不会因为间隙过小出现扇叶擦框的问题，也不会因为间隙过大导致气流回流损失风压。外框采用半透明的PC材质设计，既可以直观观察内部扇叶的运行状态，也能满足部分DIY玩家的侧透机箱视觉需求，外框的导风圈做了15度的内收倾角，能将扇叶驱动的气流集中导向散热鳍片方向，提升气流的利用效率。实际应用中，这类风扇的风压特性更适合吹透密集的铝制或者铜制散热鳍片，将CPU工作产生的热量通过热交换快速带出机箱内部，设计时还考虑了走线空间，外框侧边预留了2mm的走线槽，方便风扇供电线的收纳固定，避免线缆剐蹭扇叶影响运行。从结构建模的角度来说，这款模型的扇叶曲面做了连续G2过渡，不管是做结构仿真验证还是后续的开模生产参考，都能直接提取曲面数据，外框的安装孔位做了沉头设计，适配标准的M3机箱风扇螺丝，安装时不需要额外加装垫片就能实现平整固定。
