食品生产车间巧克力粉输送管路结构

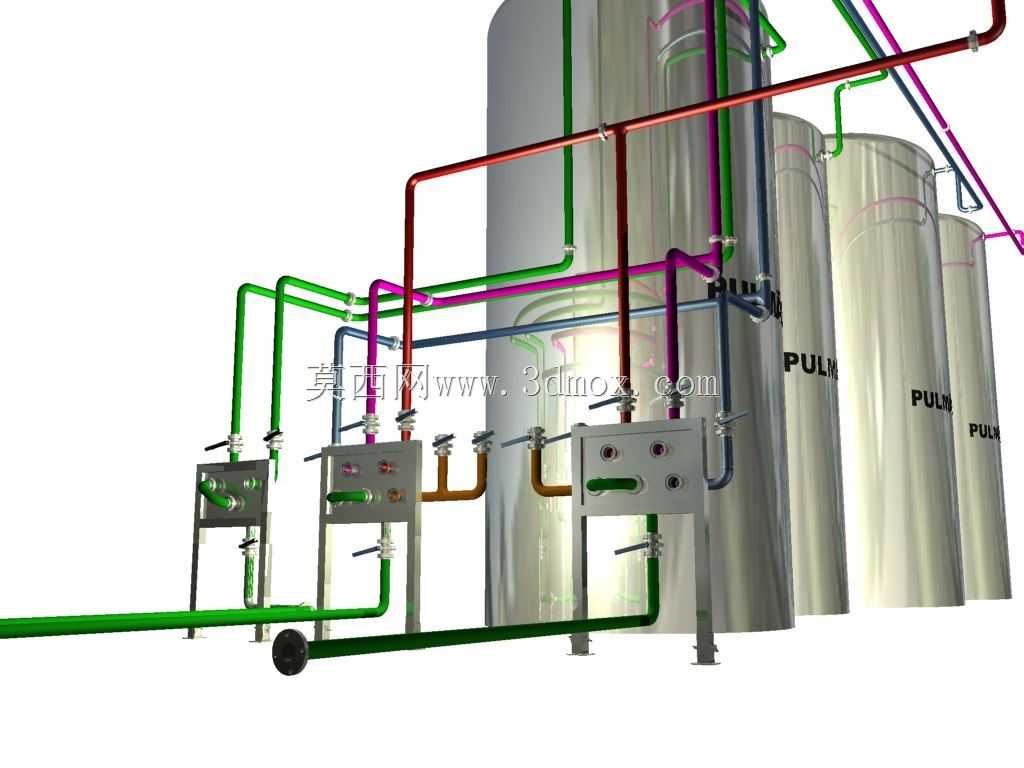

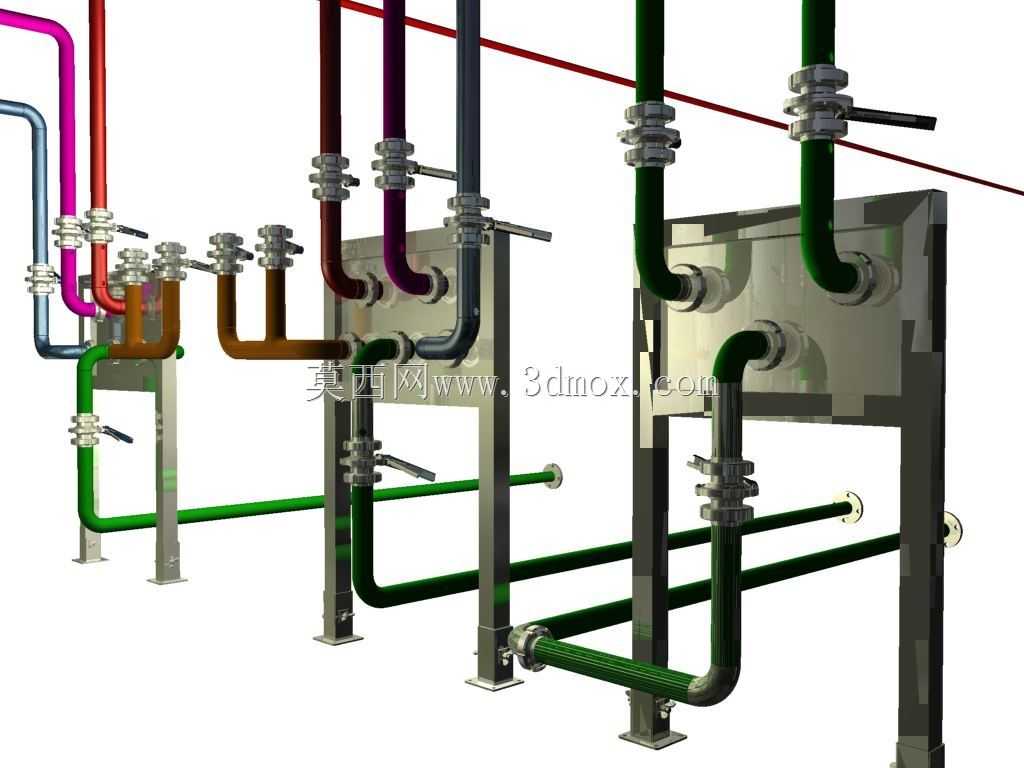

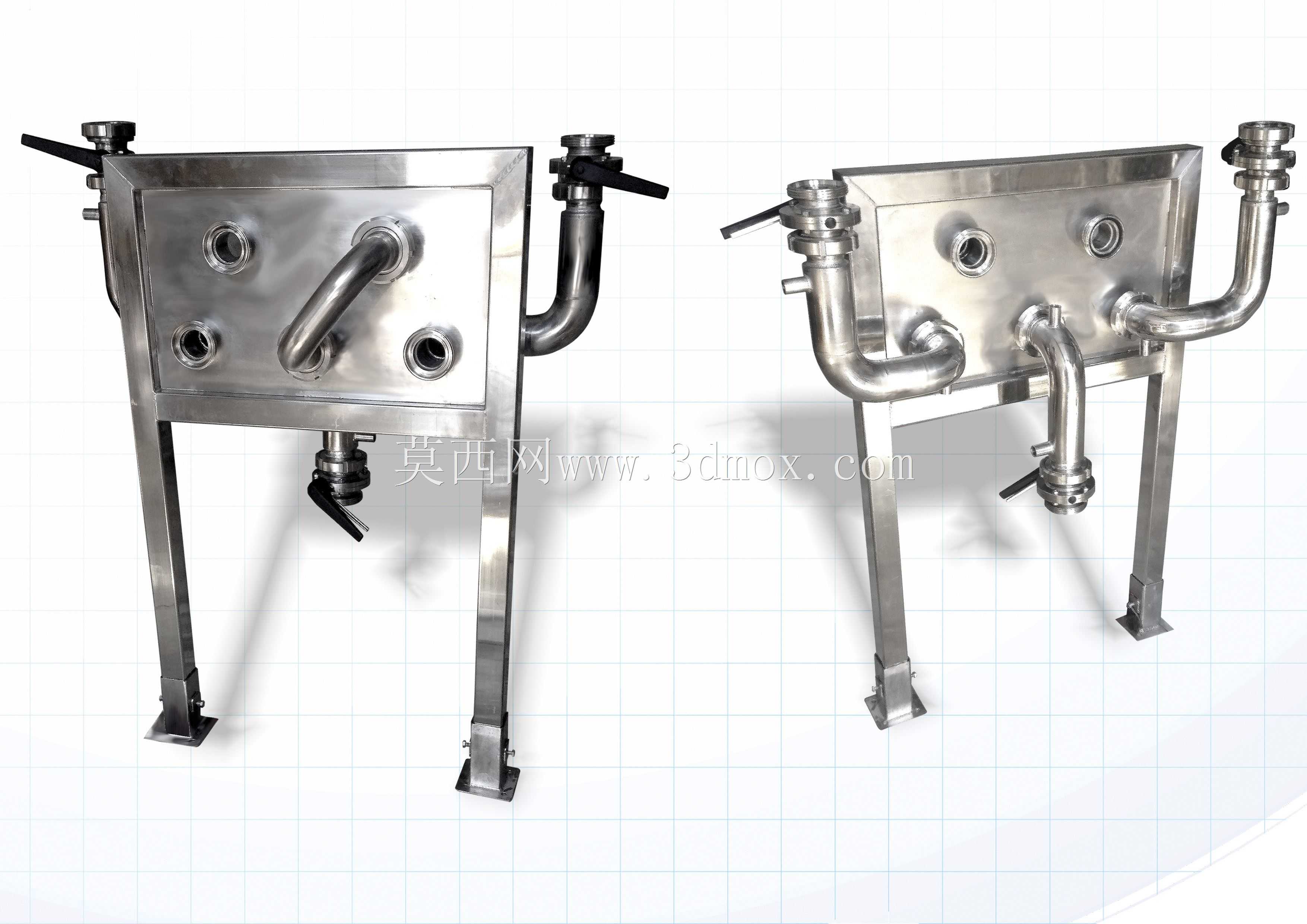

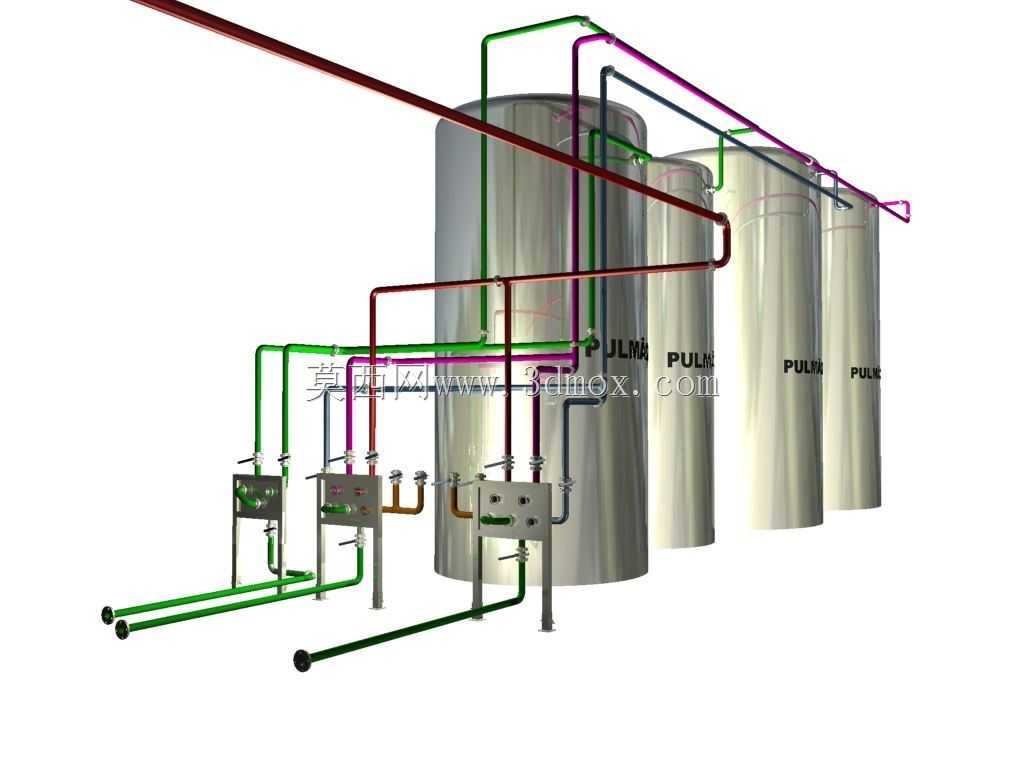

这套管路结构主要应用于食品加工领域的巧克力粉生产输送环节，在巧克力精加工车间的物料转运工段承担粉状原料的密闭输送功能，可连接混料设备、精磨设备与暂存料仓，避免粉状物料在转运过程中出现受潮、散落、混入杂质的问题，适配食品生产车间的卫生级生产要求。从实际功能来看，管路上配置的多组截止阀可实现不同支路的通断控制，操作人员可根据生产排班与物料流向需求，单独切换某一条管线的输送状态，在单支路维护时不影响其他管线的正常运行，减少生产线停机维护的时间成本。不同色彩的管路外表面做了区分标识，可对应不同配方、不同粒径的巧克力粉输送路径，避免生产过程中出现物料混配的问题，降低生产操作的误判概率。设计过程中优先考虑了管路的排布合理性，支架采用立式地脚固定结构，底部预留了与车间地面预埋钢板连接的安装孔位，安装时可根据车间实际地面标高调整支架的固定高度，抵消地面平整度误差带来的安装应力。管路的转弯处均采用大曲率半径的弯头结构，减少粉状物料输送过程中的堵管风险，弯头与直管段采用法兰连接结构，便于后期拆卸清理管路内部残留的物料，满足食品生产定期清洁的卫生要求。管线排布时预留了足够的操作空间，阀门手柄的安装位置距离操作面的高度符合人工操作的人机工程要求，操作人员无需借助登高工具即可完成阀门的开闭操作。横向排布的管路之间预留了足够的安装间隙，便于后期包裹保温层或者加装伴热装置，避免巧克力粉因温度变化出现结块粘附管壁的问题。管路末端预留了标准法兰接口，可直接对接上下游生产设备的出料、进料口，无需额外制作转换连接件，降低现场安装的改造成本。整体结构的受力经过校核，支架的承载能力可满足满管物料输送时的承重要求，避免长期运行出现管路下沉、接口渗漏的问题。
