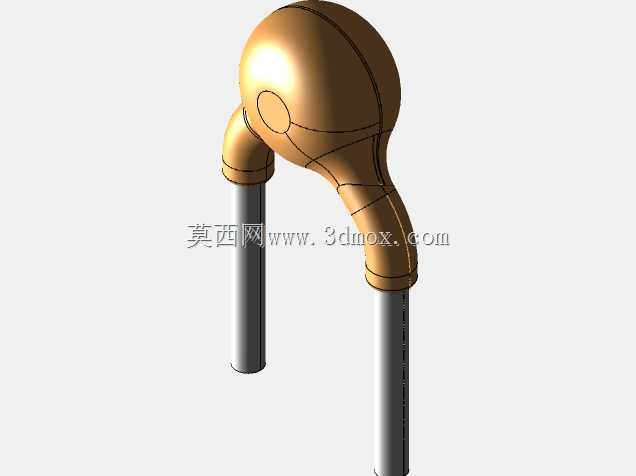

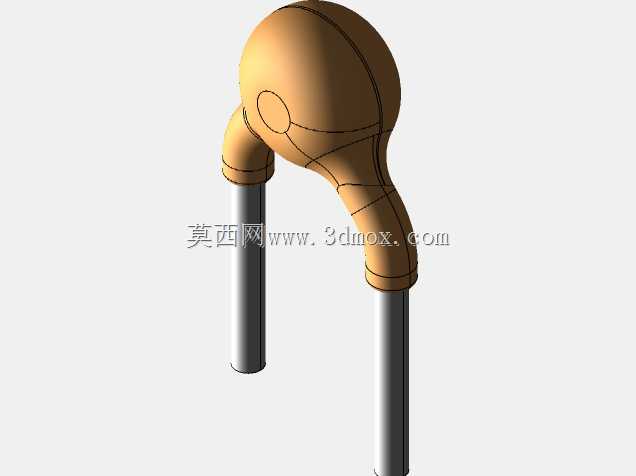

直插式陶瓷电容器带引脚结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:248496
  • 直插式陶瓷电容器带引脚结构设计
  • 直插式陶瓷电容器带引脚结构设计
  • 直插式陶瓷电容器带引脚结构设计
  • 直插式陶瓷电容器带引脚结构设计

这款直插式陶瓷电容的结构设计,核心围绕小功率电路板的通孔插装场景展开,日常在消费类电子控制板、小型电源模块、工控信号板的滤波、退耦回路里应用极广,是板级电路里最常见的无源基础元件之一。设计时首先要匹配波峰焊、手工焊的常规通孔插装工艺要求,引脚采用标准圆柱金属引出结构,螺距设定为4x0.5mm,刚好适配市面通用PCB板的标准通孔间距,不需要额外调整焊盘孔位就能直接完成插件工序,能有效降低产线插件环节的对位难度,减少插装不良率。

电容本体采用圆润的鼓形封装结构,最大直径控制在3mm,本体宽度2.25mm,这个尺寸边界是经过反复校核的,既保证了陶瓷介质的有效填充体积,满足额定容值的介质层堆叠需求,又能控制元件整体占用的板面空间,在高密度排布的板卡上,相邻元件之间不会出现结构干涉,就算是0805封装阻容件混装的板卡,也能预留出足够的焊接操作空间,避免焊锡桥连的问题。引脚长度做了适配性设计,插装后露出PCB背面的长度刚好控制在1.5-2mm区间,既满足波峰焊的吃锡深度要求,又不会因为引脚过长导致剪脚工序额外增加工作量,也能避免过长引脚弯折后触碰相邻走线造成短路隐患。

从功能特性来看,陶瓷介质本身的高频特性优异,这款结构的电容在高频信号回路里做退耦使用时,引脚的电感量被控制在极低水平,不会因为引脚过长引入额外寄生参数影响滤波效果。本体和引脚的连接部位做了圆弧过渡封接,既可以缓解焊接时热应力传导到陶瓷本体造成的开裂风险,也能在插件、转运过程中承受一定的侧向弯折力,不会出现引脚脱落、本体密封失效的问题。设计时还考虑了不同使用场景的安装兼容性,两个引脚的同轴度公差控制在0.1mm以内,就算是自动化插件机作业,也能顺利完成吸料、对位、插装全流程,不会出现卡料、插偏的问题。本体表面的标识区域预留了足够的平面空间,方便丝印容值、耐压、材质代码等标识信息,产线质检、售后维修时能快速识别元件参数,不用额外对照BOM表逐一排查。整体结构没有多余的复杂造型,所有尺寸边界都围绕量产工艺、安装便捷性、使用可靠性三个核心维度做平衡,没有为了造型牺牲任何工程实用性,完全匹配电子制造行业对直插无源元件的通用技术要求。
