槽轮式间歇传动机构结构设计

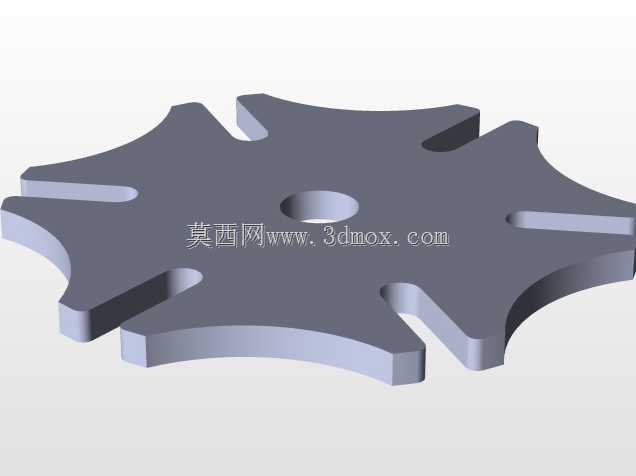

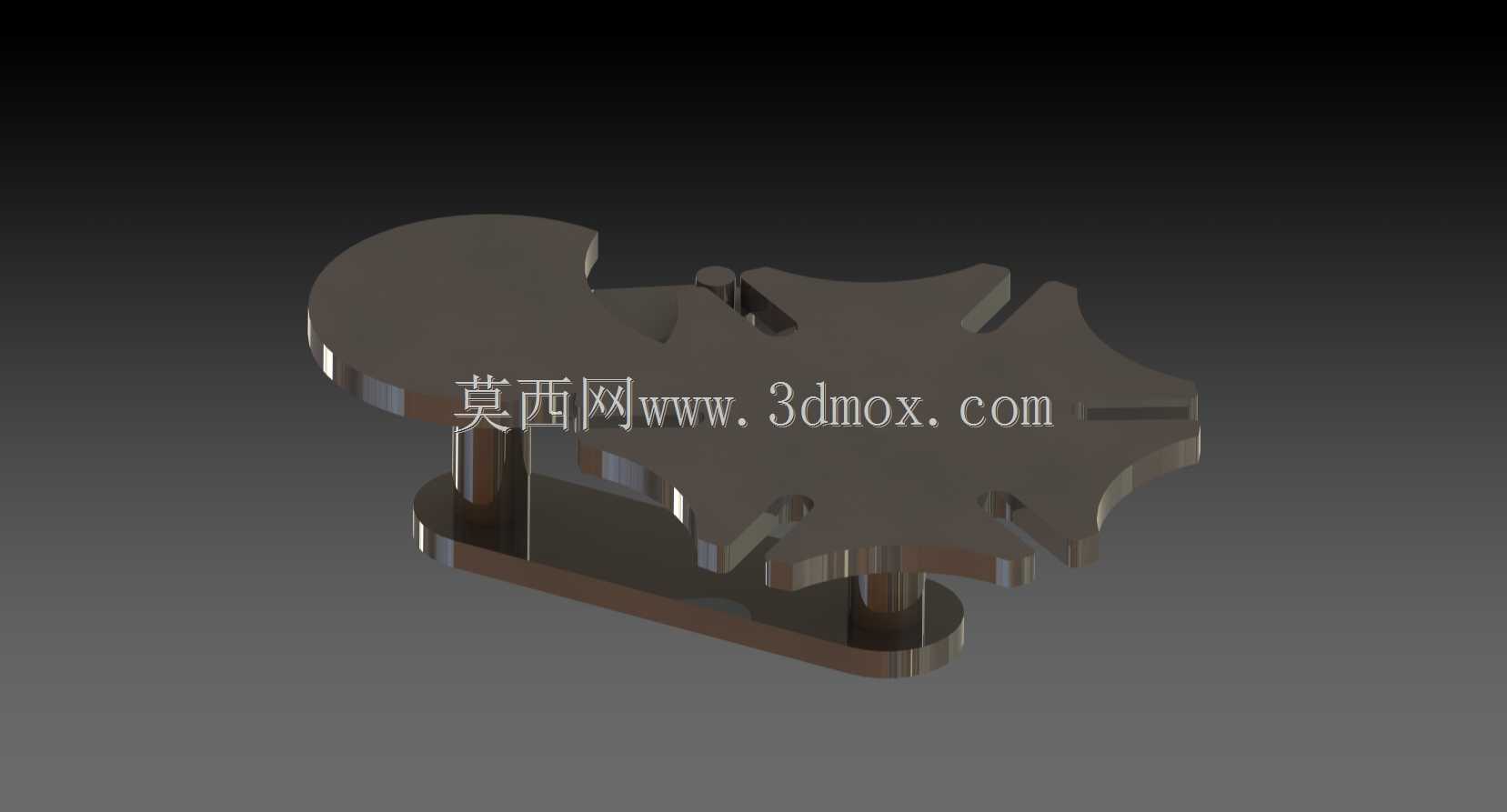

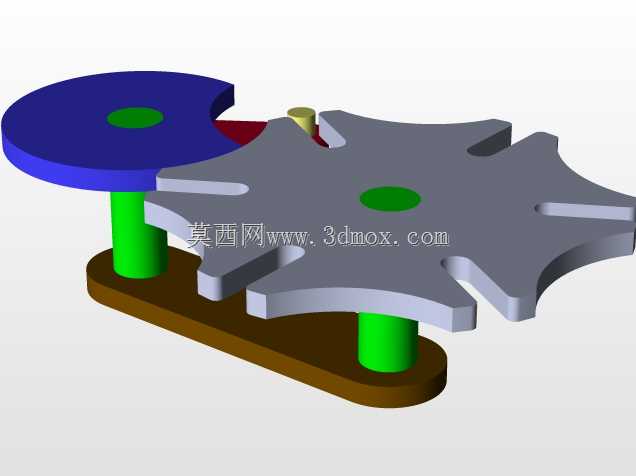

这套间歇传动结构核心采用外啮合槽轮布局，主动拨盘带单圆柱销，从动槽轮开有六个径向槽，配套双立柱支撑底座完成整体装配。在自动化生产线的转位工位、多工位转盘送料、包装机械的间歇进给、电影放映机的胶片拉片机构、机床转塔刀架的转位动作中，这类结构是实现周期性间歇转位的经典方案，能将主动件的连续匀速转动，转换为从动件的单向、有精确停歇的步进转动，每一次拨盘转动一周，槽轮完成一次固定角度的转位，停歇阶段依靠拨盘的锁止弧与槽轮的凹弧配合完成定位，不需要额外的锁紧装置就能保证停歇工位的位置精度。设计过程中首先要确定槽数，本次采用六槽布局，相比常见的四槽结构，槽轮的动程角更大，转位过程的角加速度变化更平缓，能有效降低拨销进入和退出径向槽时的刚性冲击，适合中速运转的间歇传动场景，同时六槽对应的每次转位角度为60度，适配需要六工位轮换的装配、检测、上料类设备。拨盘的锁止弧半径需要与槽轮的凹弧半径做间隙配合，单边预留0.02-0.05mm的装配间隙，既保证锁止阶段不会出现卡滞，也能避免间隙过大导致的停歇位置窜动；拨销的直径需要与径向槽的宽度做公差匹配，采用H7/g6的间隙配合，保证拨销在槽内滑动顺畅，同时减少传动回差。支撑结构采用两根等高圆柱立柱，分别对拨盘和槽轮的转轴做垂直支撑，底座为带圆角的矩形安装板，两个转轴的中心距按照槽轮机构的几何关系计算确定，保证拨销进入径向槽时的位置刚好处于槽轮的回转中心与拨销中心连线垂直于径向槽的位置，避免传动过程中出现卡死或者附加径向力。安装边界上，底座预留了四个沉头安装孔，可直接通过螺栓固定在设备的安装平台上，转轴的上端预留了轴伸端，可根据实际负载需求加装联轴器、同步带轮或者直接安装转盘工装。整个结构没有复杂的异形曲面，所有零件都可采用常规的铣削、车削工艺完成加工，装配时只需要保证两根转轴的平行度以及与底座的垂直度，就能保证机构的平稳运行，相比凸轮式间歇机构，这类槽轮结构加工难度更低，装配调试更简单，维护成本也更低，适合在中低速、工位固定的间歇传动场景中使用，转位过程的运动规律完全由几何结构保证，不需要额外的控制系统做位置补偿，可靠性更高。
