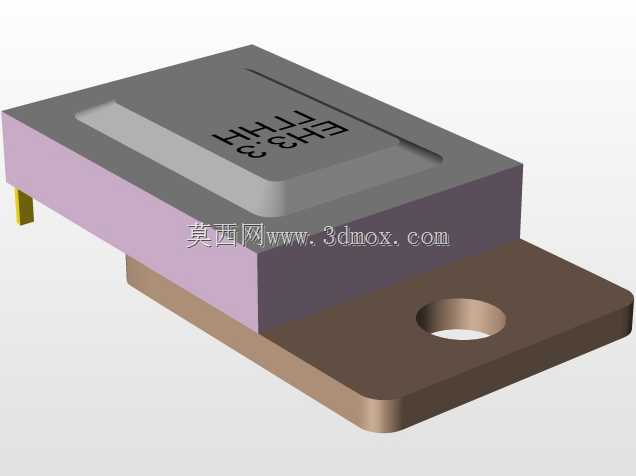

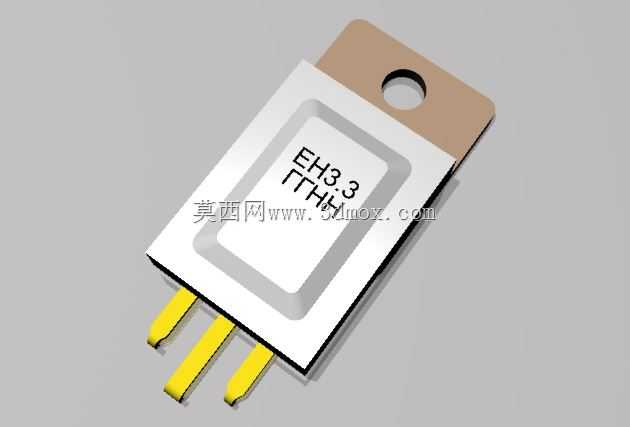

EH3.3直插式三端电子元器件结构设计

在低压直流供电的电路板开发场景中，这类三引脚直插元件常被用于小功率负载的前端稳压环节，给主控芯片、信号采集模块提供稳定的3.3V直流输出，避免前端供电波动导致的逻辑误判、采样精度偏移问题，在工控板卡、消费类电子控制板、小型传感节点的电路设计中应用十分普遍。从实际使用的角度出发，这类元件的引脚采用标准2.54mm间距设计，能够直接匹配通用万用板、量产PCB的标准焊盘孔径，不需要额外定制开孔尺寸，手工焊接或者波峰焊工艺都能适配，引脚伸出本体的长度控制在合理范围，既保证焊接时焊锡能够充分浸润引脚形成可靠焊点，也避免引脚过长导致焊接后多余部分修剪工作量增加，或是引脚过短造成焊接强度不足、受外力拉扯时容易脱焊的问题。元件本体的封装设计充分考虑了散热需求，主体采用方正的塑封结构，背部预留的金属散热区域能够在元件满负载工作时，将内部芯片产生的热量快速传导到PCB的铜箔散热区域，不需要额外加装散热片就能满足1A以内电流输出的散热要求，顶部预留的挂孔设计，也方便在批量生产的周转环节，将元件串接在防静电挂条上，减少元件散落、引脚磕碰变形的概率，提升SMT或者手工插件环节的上料效率。建模过程中，首先要确认引脚的位置度公差，三个引脚的中心距偏差需要控制在0.1mm以内，避免插件时出现引脚无法对准焊盘、强行插装导致引脚弯折的问题，本体的边缘倒角处理也贴合实际生产的注塑工艺特征，不会出现尖锐直角导致的注塑应力集中、使用过程中本体开裂的问题。元件的整体厚度控制在适配常规板卡安装空间的范围，安装后元件本体距离PCB板面的高度符合行业通用规范，不会和周边的接插件、电容等 taller 元件产生空间干涉，在做板卡堆叠结构设计时，能够直接套用该模型的外形边界做空间避让，不需要反复调整元件布局。从结构可靠性角度看，引脚和本体的结合位置做了加厚的包胶处理，能够承受插件过程中一定的轴向推力，不会出现引脚被推入本体内部、造成内部芯片连接断开的失效问题，本体表面的标识区域做了微凹处理，印刷的型号标识不容易在周转、焊接过程中被摩擦脱落，方便后续维修环节快速识别元件参数。
