带LED灯效的高DPI有线光学游戏鼠标结构设计

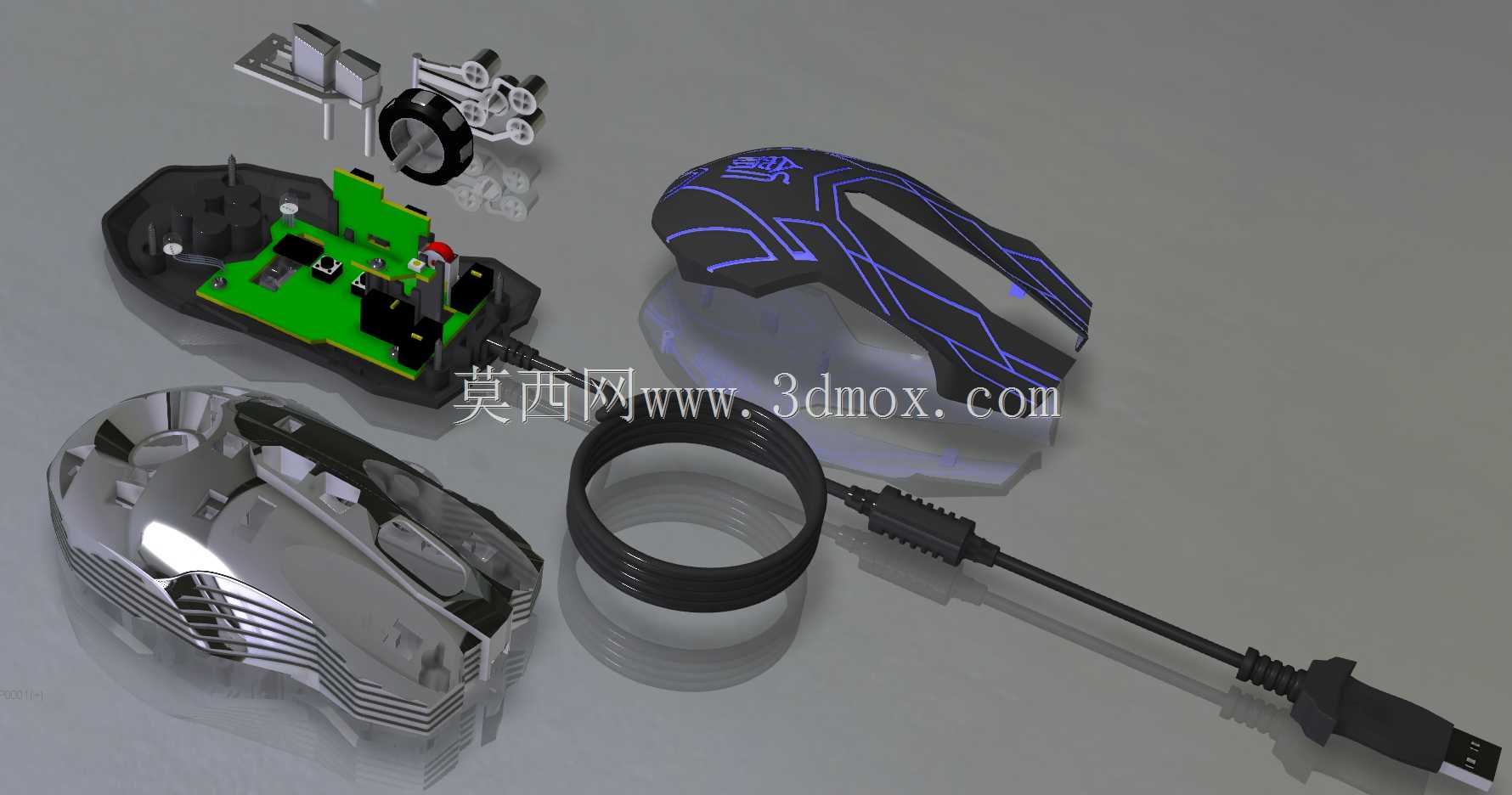

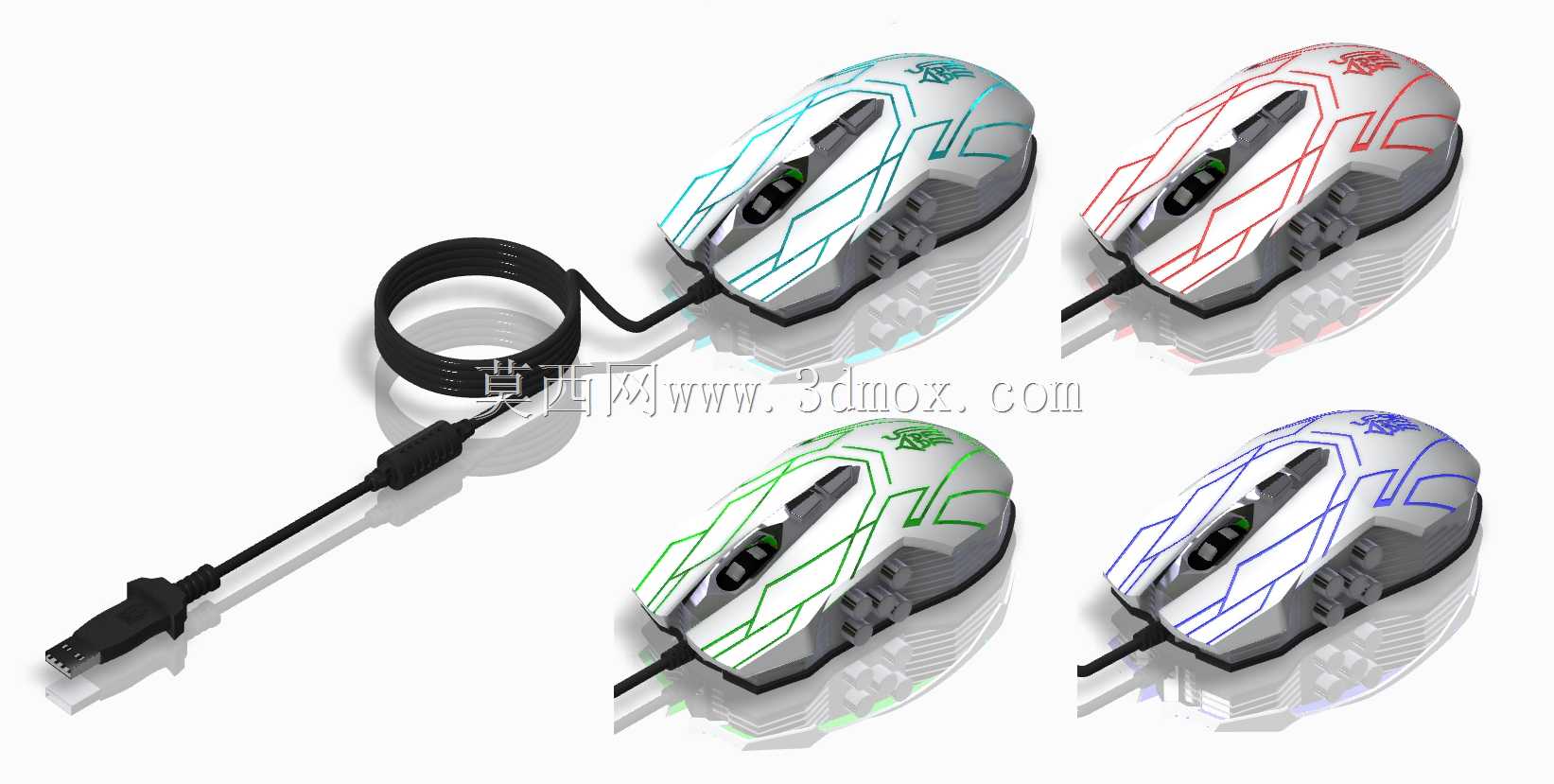

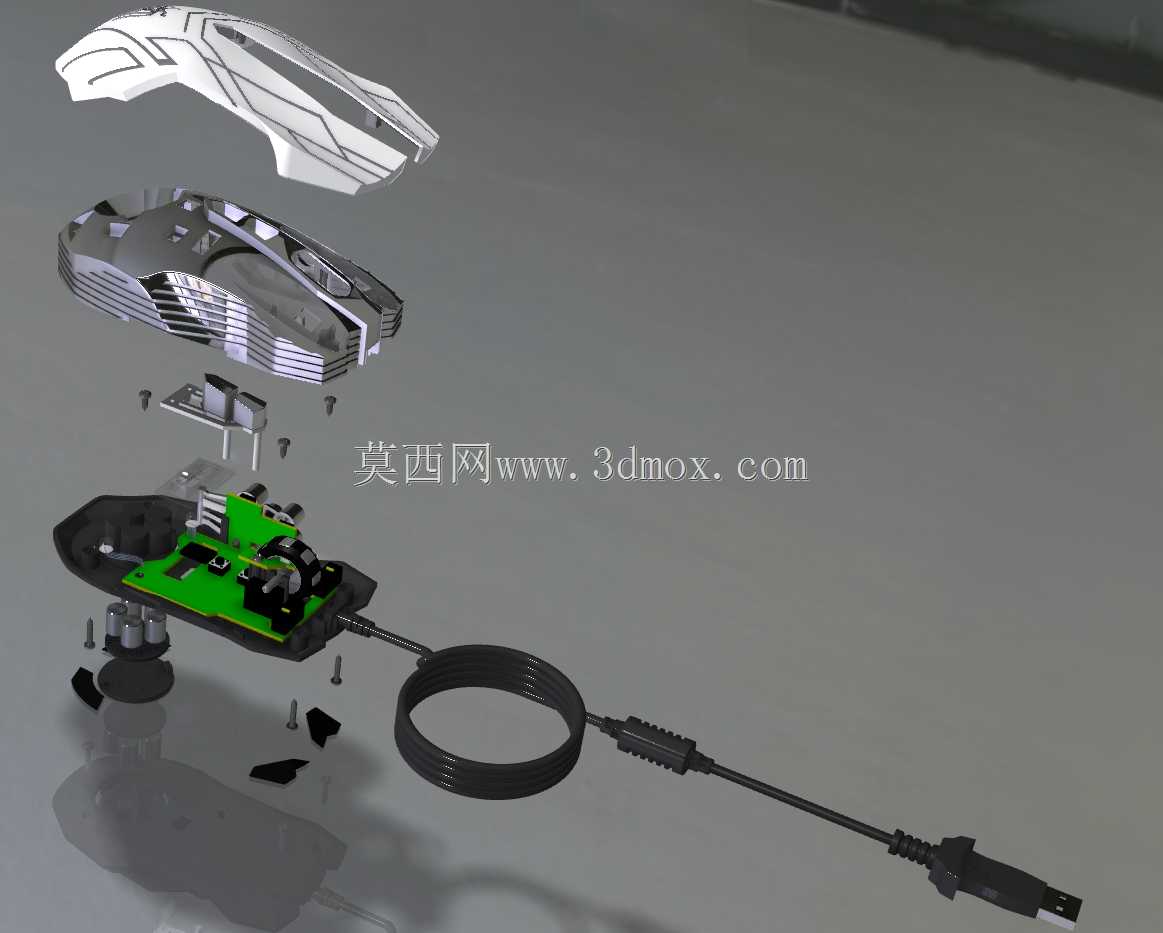

日常做外设结构设计时，这类带多色LED灯效的有线光学游戏鼠标，核心要兼顾握持手感、内部元件排布空间与线材抗弯折性能，不能只追求外观炫酷忽略实际使用中的结构可靠性。从实际应用场景来看，这类鼠标主要面向PC端电竞游戏、长时间办公操作场景，需要适配不同握持习惯的用户，不管是抓握、趴握还是捏握，外壳曲面的弧度都要贴合手掌自然弯曲的形态，减少长时间使用的腕部疲劳。设计时首先要确认光学传感器的安装基准面，传感器透镜与底部脚垫的高度差必须控制在公差范围内，否则会出现光标丢帧、定位偏移的问题，这部分的安装边界要严格匹配传感器厂商给出的规格要求，透镜周围要做遮光筋位，避免内部LED光线漏到传感器接收区干扰定位。滚轮部分的结构是这类鼠标容易出故障的位置，原始采用ABS材质的轮轴在高频滚动按压下容易出现磨损断裂，替换为铝制插件轴件时，要匹配轴座的安装孔径，预留合适的配合间隙，既要保证滚轮滚动无卡顿，也要避免间隙过大出现晃动异响。上壳的LED灯效导光结构设计时，要在壳件内侧做均匀的散光纹理，对应不同灯区的分隔位置做遮光挡筋，避免不同颜色的灯光串色，外表面的纹路开槽要兼顾导光效果与外壳结构强度，开槽深度不能超过壳件壁厚的三分之二，防止跌落时出现壳件开裂。有线部分的出线位置要做防弯折的应力释放结构，线材根部的橡胶护套长度要足够，搭配内部的线卡固定，避免用户拖拽线材时扯断内部接线，线材收纳的绕线结构要匹配线材外径，绕线后的曲率半径不能小于线材最小弯折半径，防止内部线芯折断。内部PCB板的固定柱位置要避开LED灯珠与光学元件的位置，螺丝柱的高度要统一，避免PCB安装后出现翘曲导致元件虚接。侧键的微动开关位置要匹配拇指自然放置的区域，按键的按压力度要控制在合适区间，触发行程不能过长也不能过短，避免误触或者触发不灵敏。底部脚垫的排布要覆盖鼠标四个角的位置，脚垫厚度要一致，保证鼠标在鼠标垫上滑动时平稳无倾斜，脚垫粘贴位置要做下沉槽，避免脚垫边缘起翘影响滑动手感。整体装配时要注意上下壳的卡扣配合位置，卡扣的扣合量要控制在合理范围，既保证装配后壳件无缝隙，也方便后期维修拆解时不会损坏卡扣。
