TCS34725颜色识别传感模块结构设计

在做小型自动化颜色分选、智能交互装置的光色采集单元选型时，这类RGB颜色传感模块是结构设计阶段绕不开的部件，不少做桌面级分拣设备、智能小车巡线色标识别、环境光色温检测的项目，都会用到这类集成式的光色采集模块。不同于分立的光敏元件搭建的采集电路，这款集成模块把光敏阵列、信号处理电路、滤波电容、通信接口都整合在一块小型PCB上，结构设计时不需要额外考虑外围分立元件的排布空间，能大幅压缩传感单元的安装体积。

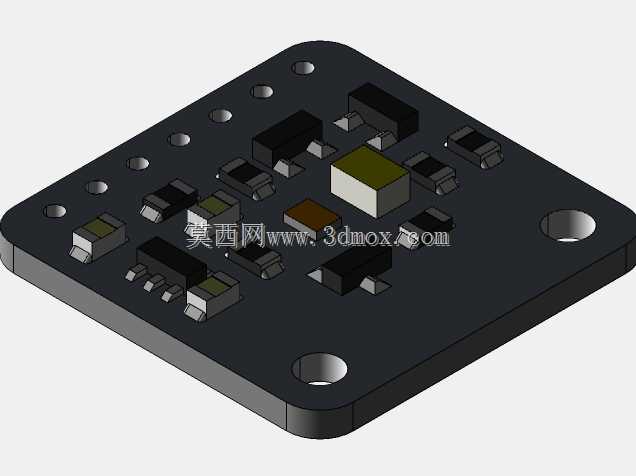

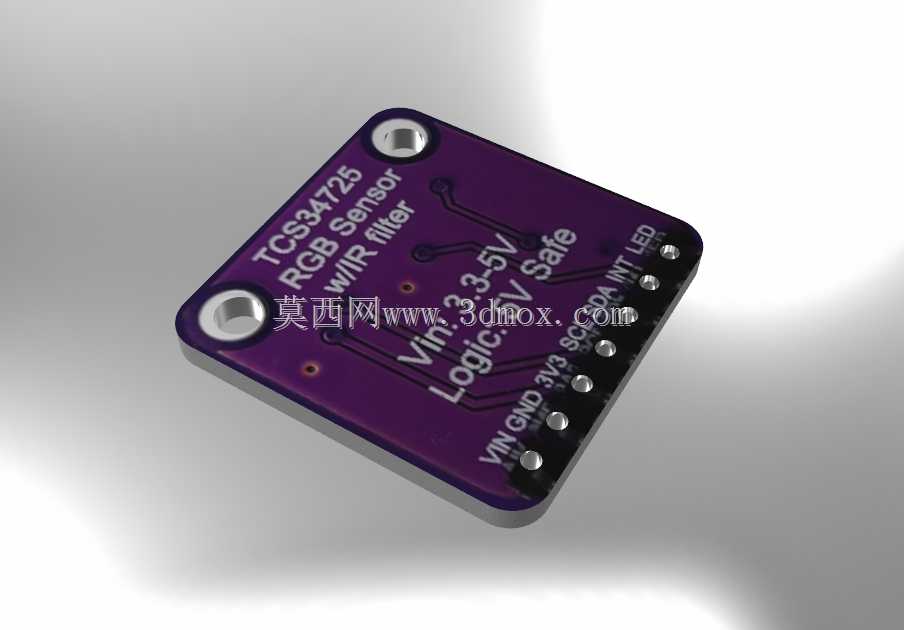

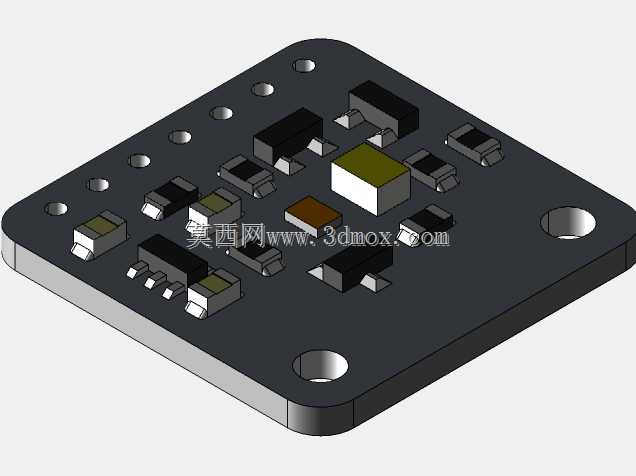

从结构边界来看，模块整体为方形圆角PCB结构，板体厚度控制在1.6mm常规PCB厚度范围，板体对角设置两个金属化安装孔，孔径适配M2规格的固定螺丝，安装孔中心距匹配常用的传感模块安装孔位标准，不管是直接锁付在设备的塑料安装立柱上，还是通过铜柱垫高固定在主控板旁，都不需要额外做转接支架。板载的接口引脚采用2.54mm标准排针间距，既可以直接插在面包板做原型验证，也可以通过排线连接到主控板的I2C接口，引脚定义清晰，分别对应电源输入、接地、I2C时钟、I2C数据、中断输出、LED控制，结构布线时不需要额外做引脚定义的适配转换。

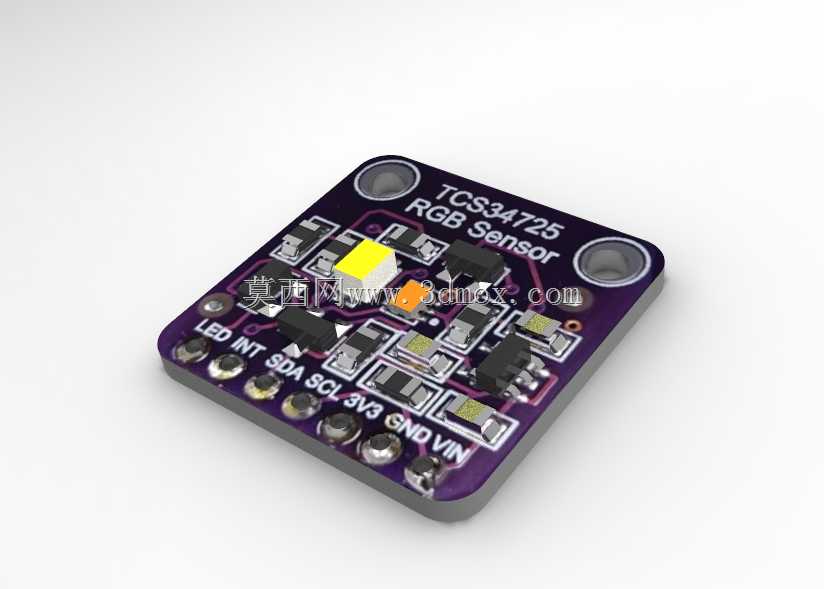

模块板面的核心采集区域上方预留了光学窗口，板载的补光LED正对采集方向，在结构设计时要注意在设备外壳对应位置预留通光孔，通光孔的直径不能小于光学窗口的有效尺寸，同时要避免周边结构件的反光干扰采集精度，补光LED的存在可以让模块在不同环境光亮度下都能获得稳定的颜色采样值，不需要额外在设备内加装独立补光光源。板上的各个贴片元件都采用回流焊工艺排布，元件最高凸起高度不超过3mm，整个模块的最大厚度包含排针在内也不超过10mm，在做紧凑型设备的内部结构排布时，只需要预留12mm见方的安装空间，加上走线弯折半径就可以满足安装要求，不会和周边的主控板、驱动板产生结构干涉。

从实际应用的结构适配角度，这类模块常被安装在物料输送轨道的侧方，距离待检测物料表面5-10mm的位置，安装时要保证模块的采集面和待检测面平行，固定结构要做简单的隔振处理，避免设备运行时的振动导致采集距离偏移，影响颜色识别的准确率。模块的工作电压兼容3.3V和5V逻辑，在结构设计时不需要额外加装电平转换电路，供电线路可以直接从主控板的电源引脚引出，进一步简化了内部走线的排布难度。不少做开源硬件项目、小型教学实验装置的结构设计中，这类模块的安装位都是标准化预留的，只需要按照模块的实际外形尺寸做安装孔位的定位，就可以快速完成传感单元的装配，不需要针对电路部分做额外的结构防护，板载的滤波电容已经可以应对常规的电源波动，只要避免液体、粉尘直接落到板面上，就可以保证长期运行的稳定性。
