TCA9548A八通道I2C多路转换模块

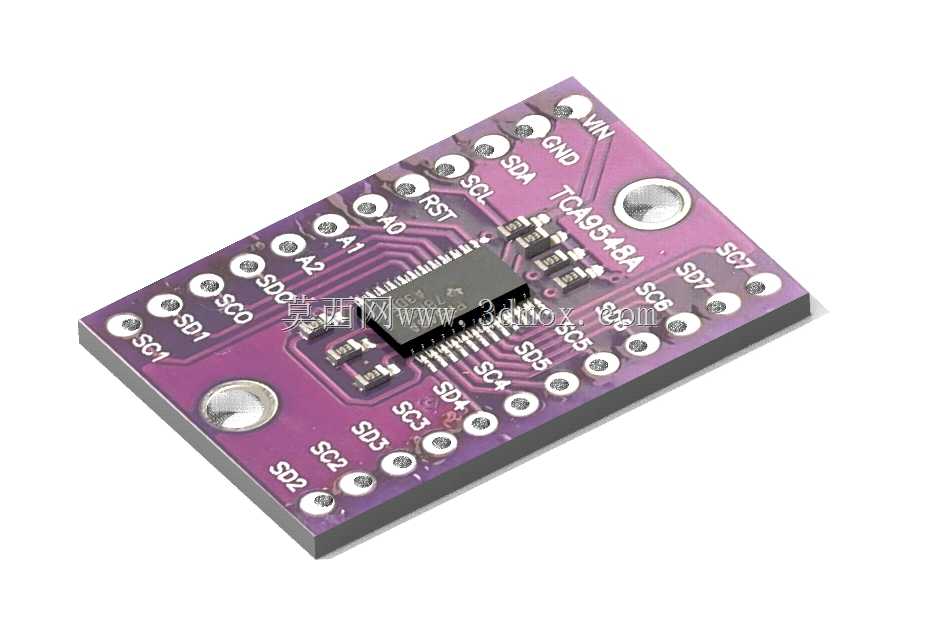

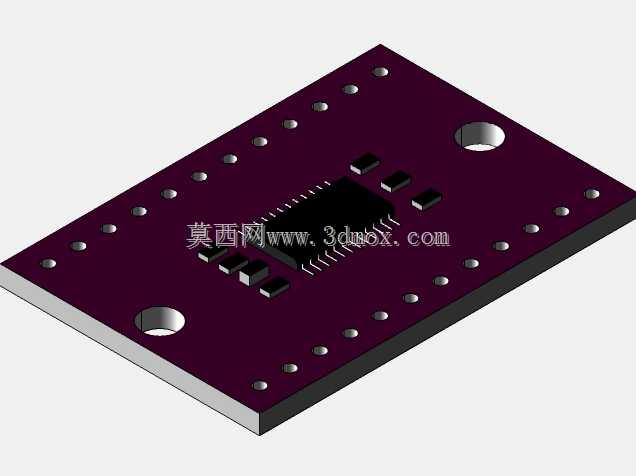

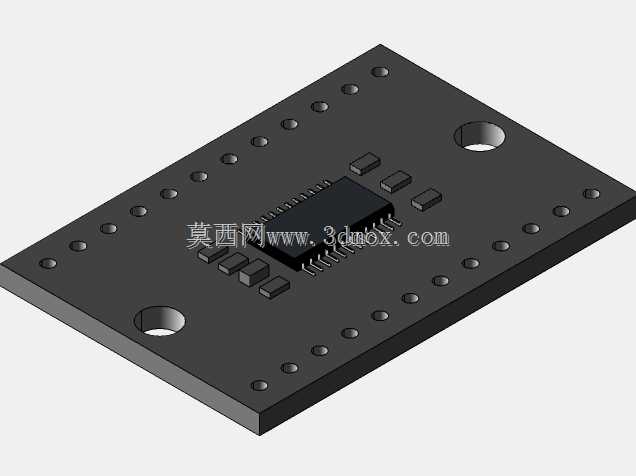

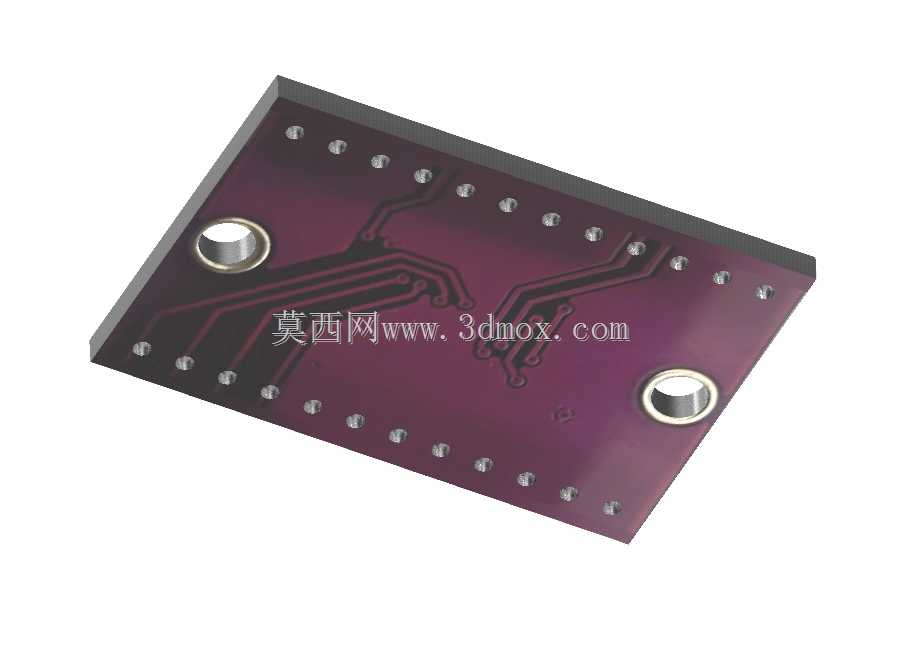

在嵌入式开发与多传感器集成的项目场景中，I2C总线地址冲突是经常遇到的工程问题，这款八通道I2C多路转换模块正是为解决这类总线扩展需求设计的硬件载体。实际项目应用里，当同一主控需要挂载多个同地址I2C外设时，无需修改外设地址，通过该模块即可实现总线通道的分时切换，让单路I2C主机能够挂载最多8路独立的I2C从机子网络，大幅提升单总线的外设挂载能力，常见于工业传感采集阵列、多节点环境监测设备、Arduino兼容开源硬件项目、小型自动化测试工装这类需要扩展I2C接口的场景中。从功能特性来看，模块板载TCA9548A核心芯片，通过芯片内置的控制寄存器即可实现任意通道的选通与关断，支持通道间独立切换，也可同时开启多个通道实现总线分支互联，板上引出所有通道的SDA、SCL引脚，同时预留复位引脚，可通过主控IO实现芯片硬件复位，快速恢复总线状态，板载电源引脚支持宽电压适配，能够匹配不同电平标准的外设与主控，减少电平匹配的额外电路设计。设计层面，模块采用双层PCB布局，核心芯片居中布置，所有引出引脚按照功能分区排布在板边，电源、通信、地址配置引脚分区清晰，地址配置引脚A0-A2引出至板边，可通过焊接高低电平实现芯片自身I2C地址的配置，最多支持8个同款模块级联，将I2C通道扩展至64路，满足更大规模的外设挂载需求。安装边界上，模块采用标准2.54mm间距排针引出，可直接插接在面包板或对应排母上使用，板上预留两个固定安装孔，孔径适配M2规格螺丝，可通过铜柱固定在设备壳体或安装支架上，整体板型为矩形，边缘做圆角处理避免安装时剐蹭导线，板上元件均采用表贴工艺布置，元件高度控制在合理范围内，不会与周边安装结构产生干涉，在紧凑的设备腔体内也能顺利布置。建模过程中还原了板上所有表贴元件的外形与位置，包括核心芯片、排针焊盘、安装孔、丝印标识的位置关系，能够直接用于整机装配的干涉检查，也可用于开源硬件项目的结构演示与装配示意，帮助设计人员在结构设计阶段提前确认模块的安装空间与走线位置，减少打样阶段的装配适配问题。
