瓦戈5+1夹紧导线接头结构设计

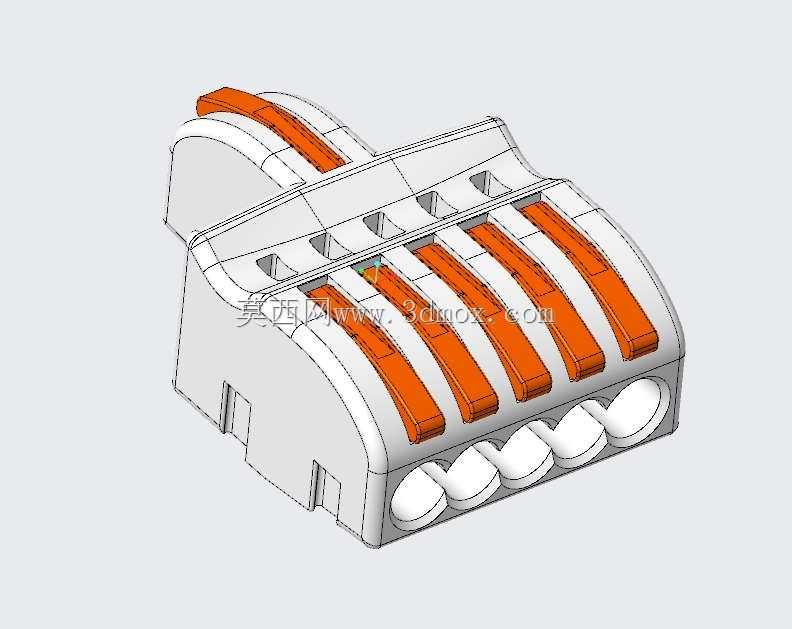

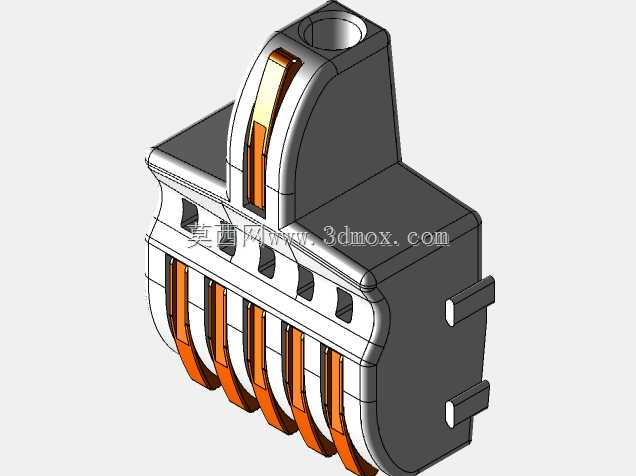

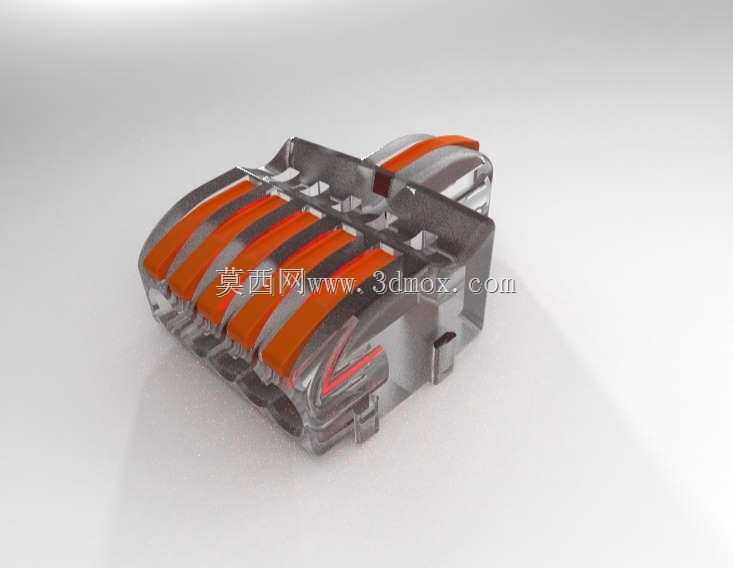

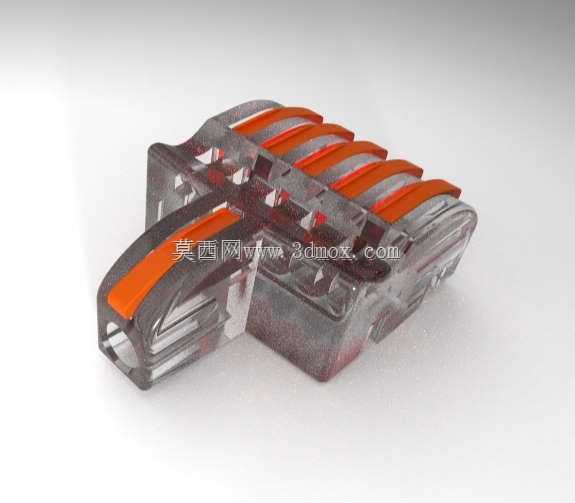

　　在低压电气布线、设备内部线束集成、控制柜二次回路接线这类场景里，导线连接的可靠性直接决定整套系统的运行稳定性，传统螺丝压接的接线方式不仅施工效率低，长期受震动、温度循环影响还容易出现螺丝松动、导线松脱的问题，这类夹紧式导线接头正是为替代传统螺丝压接方案开发的快速连接部件。这款5+1规格的夹紧导线接头，核心功能是实现5路主回路导线加1路辅助回路导线的同步夹紧固定，无需额外工具即可完成导线的插接与锁紧，适配多股软线与单股硬线的连接需求，接触电阻稳定，抗震动性能优于传统螺丝接线端子。从设计思路来看，这款接头采用了杠杆式夹紧结构，外壳使用透明阻燃工程塑料材质，既可以直观观察内部导线插入深度是否到位，也能满足电气绝缘、阻燃耐温的使用要求，

　　内部导电夹紧件采用高弹性铜合金镀锡处理，既保证足够的夹紧力避免导线拉脱，也能降低接触电阻减少长期通电的温升，橙色的操作拨片采用高辨识度配色，现场施工时可以快速识别操作位置，拨动手感经过调校，既不会因为操作力过大增加施工难度，也不会因为锁紧力不足导致导线松脱。在安装边界上，这款接头的整体外形紧凑，宽度方向适配标准35mm电气安装导轨的单极间距，可并排安装在导轨式接线端子排上，不需要额外预留过大的操作空间，导线插入端的导向口做了倒角扩口设计，即使是现场施工时导线端部有轻微散丝的情况，也能顺利插入接线位，不会出现导线丝抵在壳体外部无法插到位的问题。实际使用场景中，这类接头广泛应用在工业控制柜内部布线、楼宇电气配电箱接线、

　　自动化设备线束集成、光伏系统直流侧接线等场景，相比传统螺丝压接端子，单接点接线时间可以缩短70%以上，而且不需要对施工人员做过多的扭矩培训，只要将拨片抬起，插入剥好长度的导线再压下拨片即可完成连接，后期维护拆线也只需要抬起拨片就能拔出导线，可重复使用次数远高于传统螺丝端子。从结构细节来看，内部的夹紧弹片做了防退齿设计，当导线插入后压下拨片，弹片会紧紧咬合在导线线芯上，即使受到外部拉扯力，弹片的咬合结构会越拉越紧，不会出现导线被拉出的情况，同时每个接线位之间都设置了独立的绝缘隔层，避免不同回路导线之间出现短路风险，外壳的卡扣结构可以实现多组接头的拼接组合，根据实际需要的回路数量灵活拼接，不需要单独采购固定回路数的端子排，

　　减少备件库存种类。在尺寸设计上，这款接头的导线剥线长度要求统一，5路主回路和1路辅助回路的剥线长度误差允许在±1mm范围内，降低现场施工的剥线精度要求，接线完成后，透明外壳可以清晰看到每一路导线的线芯是否完全插入到夹紧位，避免出现虚接的情况，长期使用过程中，外壳材料的抗老化性能可以满足-40℃到105℃的工作温度范围，适配绝大多数工业与民用电气场景的环境要求，不会因为长期高低温变化出现壳体脆裂、夹紧力衰减的问题。不同于传统的接线端子需要搭配螺丝、垫片等零散配件，这款集成式夹紧接头所有部件都整合在壳体内部，现场施工不需要准备额外的配件，也不会出现螺丝掉落丢失的问题，在狭小的柜内空间作业时优势尤为明显，尤其是在设备后期维护改线时，不需要像传统螺丝端子那样反复松紧螺丝，也不会因为螺丝滑丝导致整个端子报废，大幅降低后期维护的成本与时间。在电气性能方面，这款接头的额定载流量匹配常规1.5-2.5平方毫米导线的载流要求，接触电阻低于0.5毫欧，长期通电的温升控制在30K以内，满足低压电气连接的相关标准要求，绝缘耐压可以达到交流2500V不击穿，适配AC400V及以下的低压电气系统使用。
