工业装夹定位用CS夹具底座结构

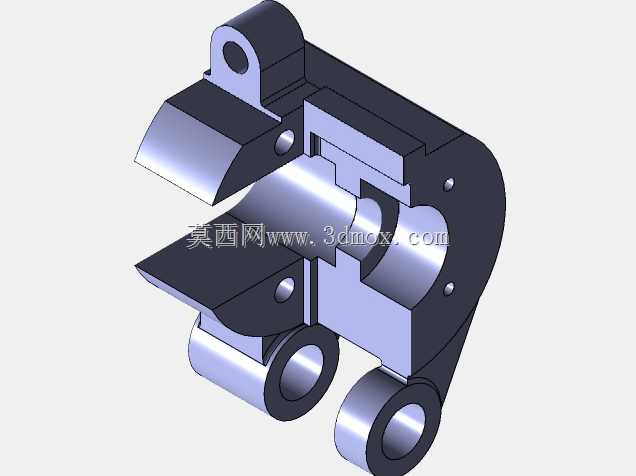

在机加工、装配检测、自动化生产线的工件夹持工位中，夹具底座是整套装夹系统的核心承载基准，直接决定工件装夹的重复定位精度与夹持稳定性，这款CS夹具底座的结构设计完全围绕实际装夹工况的受力需求展开。从结构布局来看，底座主体采用一体化弯折承力构型，上部设置带铰接孔的耳座结构，用于连接夹紧压臂的转动销轴，耳座旁侧预留的销钉孔用于安装压臂行程限位件，避免夹紧动作超程损伤工件表面；中部为半开放的圆柱型腔体，可适配不同直径的定位芯轴穿装，腔体侧壁均匀分布的紧固螺钉孔，用于锁紧穿入的芯轴，防止装夹过程中芯轴出现周向转动或轴向窜动。下部延伸出的两个同轴带孔支耳，用于将整套夹具固定在设备工作台面或者工装基板上，支耳的孔位公差严格控制在H7精度区间，保证安装后底座的基准面与工作台面平行度误差不超过0.02mm，避免装夹基准偏移带来的加工误差。设计过程中充分考虑了装夹受力的传递路径，夹紧作业时压臂施加的下压力通过上部耳座传递到底座主体，再通过下部支耳分散到安装基面，主体壁厚根据受力仿真结果做了差异化设置，受力集中的耳座与支耳衔接位置做了圆弧过渡处理，避免应力集中导致的长期使用变形，同时在非受力区域做了适当的减重挖槽，在保证结构刚性的前提下降低整体自重，方便工装的拆装转运。实际应用场景中，这款底座可搭配不同规格的压头与定位芯轴，适配轴类、盘类小型零件的铣削、钻孔工序装夹，也可用于自动化装配线的工件预定位工位，安装时只需将下部支耳的安装孔与工作台面的定位销对齐，穿装紧固螺栓即可完成固定，不需要额外做基准找正，大幅缩短工装换型的调试时间。底座的夹紧动作配合面均做了表面淬火处理，硬度达到HRC45-50，可承受长期反复夹紧动作带来的摩擦损耗，延长整套工装的使用寿命，腔体内部预留的排屑间隙可让加工过程中产生的切屑自然掉落，不会堆积在定位配合面影响装夹精度。
