蜗轮传动配套支撑安装支架结构设计

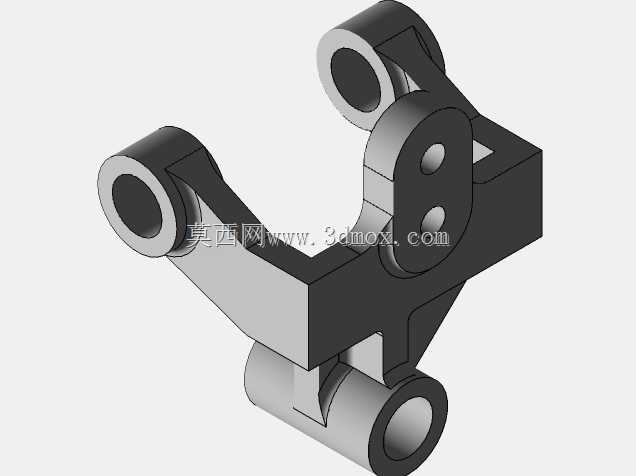

　　在中小功率蜗轮蜗杆传动副的配套结构设计中，支撑支架的刚性与安装适配性直接决定整套传动机构的运行精度与服役寿命，这类支架并非简单的承托构件，需要同时兼顾蜗轮组件的定位约束、传动轴的支撑同轴度、整机装配的安装接口匹配，以及运行过程中载荷传递的路径合理性。从结构形态来看，该支架采用一体化铸造成型后做机加工的工艺路线设计，主体承力框架为变截面箱型结构，三个带同轴安装孔的轴套耳座分别对应蜗轮输入轴、输出轴以及配套蜗杆组件的安装位，其中两个同轴度要求最高的主支撑耳座做了加厚凸台设计，孔位内壁预留了轴承安装的配合公差带，可直接适配标准深沟球轴承或者铜套的压装需求，避免额外加装轴承座带来的装配累积误差。底部的矩形安装基面做了铣平处理，

　　预留了两个沉头安装孔位，可直接通过螺栓固定在设备的主机架安装面上，基面与主支撑孔的垂直度公差控制在0.02mm以内，保证传动轴安装后不会出现偏载卡滞的问题。在实际应用场景中，这类蜗轮支架多用于小型自动化输送线的分度传动机构、小型包装设备的间歇送料传动单元、以及轻工机械里的低速大扭矩传动工位，区别于通用减速机的一体化箱体，这种分体式支架的设计灵活性更高，设计人员可以根据实际设备的安装空间调整耳座的延伸角度与安装基面的位置，不需要重新开模制作整套减速机箱体，能大幅缩短非标设备的设计开发周期。从设计思路层面拆解，该支架的筋板布局完全贴合载荷传递路径，在两个主支撑耳座与底部安装基面之间设置了斜向加强筋，

　　筋板厚度根据传动副的额定输出扭矩做匹配，当蜗轮传递额定扭矩时，筋板可将耳座承受的径向载荷直接传导至底部安装面，避免耳座根部出现应力集中导致的断裂变形；支架侧面的两个工艺孔并非减重设计，而是用于穿设蜗轮组件的定位销，以及日常维护时加注润滑脂的操作通道，同时也能在铸造过程中减少壁厚不均导致的缩孔缺陷。关于安装边界的考量，设计时已经将支架的最大外轮廓尺寸控制在适配1模到1.5模蜗轮副的安装范围内，三个轴孔的中心距严格匹配对应规格蜗轮蜗杆的啮合中心距，安装时不需要额外调整啮合间隙，只要将加工好的蜗轮、蜗杆组件连同轴承压入对应孔位，锁紧轴端挡圈即可完成传动组件的预装，后续整体通过底部安装孔固定到设备上即可。在结构细节处理上，

　　所有棱边都做了R2到R3的铸造圆角，避免应力集中的同时也能防止安装过程中划伤操作人员，轴孔端面都预留了密封槽位，可加装毡圈油封防止润滑脂泄漏以及外部粉尘进入轴承配合面，适配多粉尘的车间作业环境。很多初次接触这类传动支架设计的工程师容易忽略安装基面与轴孔的位置度要求，往往只关注单个孔的尺寸精度，实际装配后会出现蜗轮蜗杆啮合偏载，运行一段时间后出现齿面异常磨损、传动噪音增大的问题，该支架在设计阶段就将所有安装配合面的形位公差做了明确标注，机加工时可通过一次装夹完成所有关键孔位与基面的加工，从工艺层面保证了装配精度。另外支架的侧壁厚度做了等强度优化，在承力较大的耳座根部厚度增加，非承力区域的壁厚适当减薄，在保证整体刚性满足额定载荷1.5倍安全系数的前提下，尽可能降低零件的整体重量，减少材料成本。这类支架在实际选型使用时，需要注意匹配对应规格的蜗轮副额定输出扭矩，不可超载荷使用，同时安装时要保证底部安装面与设备机架的贴合度，若机架安装面存在平面度误差，需要加调整垫片找平，避免支架安装后出现变形导致轴孔同轴度超差。
