异形多耳式齿轮传动箱端盖结构

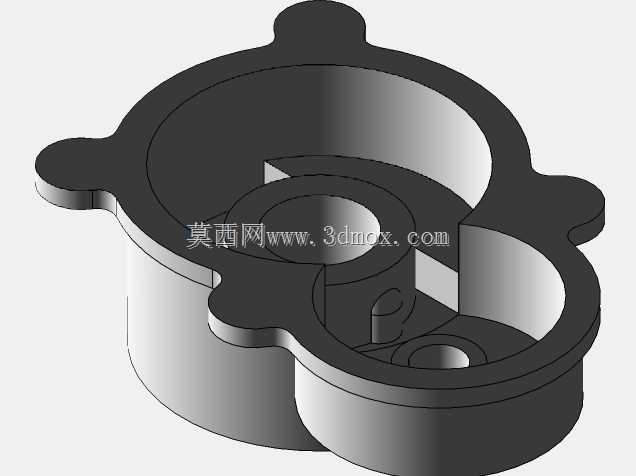

　　在小型齿轮传动机构的实际应用场景中，这类异形多耳结构的箱盖是传动单元防护与定位的核心零件之一，常见于小型减速机构、精密传感配套传动模组、小型动力输出单元的壳体封装环节，承担着隔绝外部粉尘、水汽侵入齿轮啮合腔，同时为内部轴承、齿轮轴提供轴向定位支撑的双重作用。从结构设计逻辑来看，该箱盖采用了非对称的双腔轮廓，对应内部啮合的两个不同直径齿轮的安装空间，腔体深度根据齿轮的啮合齿宽做了匹配设计，既避免了箱盖内壁与齿轮轮齿、轴端紧固件发生运动干涉，又尽可能压缩了壳体整体的轴向尺寸，适配小型传动机构紧凑化的安装需求。

　　周边延伸出的四个带安装凸耳的结构，是结合安装面的螺栓孔位布局设计的，凸耳位置避开了箱体对接面的密封胶槽区域，每个凸耳上的光孔尺寸匹配常用的内六角圆柱头螺栓穿装需求，凸耳根部做了圆弧过渡处理，避免注塑或压铸成型时出现应力集中导致的开裂问题，同时在螺栓锁紧时能够让压紧力均匀分布在箱体对接面上，保证密封垫片的压缩量一致，减少长期使用后渗油、漏脂的概率。箱盖内部的环形凸台结构，是对应内部轴承外圈的定位止口，凸台的内径尺寸与轴承外圈采用小间隙配合，装配时能够快速实现轴承的同轴度定位，不需要额外做找正调整，降低装配环节的工时消耗；凸台的高度根据轴承外圈的轴向定位需求设定，既能够限制轴承的轴向窜动量，又不会接触到轴承保持架，避免运转过程中出现摩擦异响。

　　从安装边界来看，该箱盖的最大外轮廓由四个凸耳的最外端尺寸决定，对接面的平面度要求控制在合理范围内，保证密封性能；腔体内部的最小壁厚根据成型工艺要求做了等厚设计，避免出现缩孔、成型不满的缺陷，同时兼顾了壳体的结构强度，在齿轮传动产生振动的工况下，不会出现薄壁共振的问题。不同于常规圆形端盖的对称设计，这种异形轮廓的箱盖能够充分利用安装空间，在有限的布局范围内容纳两个啮合齿轮的腔体，尤其适合安装空间受限的小型传动模组，比如传感设备配套的动力传动单元、小型自动化执行机构的减速箱部分，不需要额外预留圆形端盖的整周安装空间，四个凸耳的布局可以适配相邻部件的避让需求，在设备内部布局时能够更好地贴合周边结构，减少整机的体积冗余。

　　在细节设计上，箱盖的腔体边缘做了倒角处理，既方便装配时快速对准箱体的定位止口，又能够去除成型后的飞边毛刺，避免装配时割伤密封垫片；内部的加强筋结构沿着腔体轮廓和凸耳方向布置，在不增加整体壁厚的前提下提升了箱盖的刚性，在螺栓锁紧时不会出现边缘翘曲的问题，保证整个对接面的密封压力均匀。这类箱盖的材质通常根据使用工况选择，常规工况下采用压铸铝合金或者增强尼龙材质，兼顾轻量化与结构强度，在有耐腐蚀需求的场景下也可以采用不锈钢冲压焊接结构，但三维模型的结构尺寸可以直接作为不同材质工艺下的设计基准，只需要根据工艺要求调整拔模斜度、圆角参数即可，不需要重新做整体结构的布局设计。对于结构设计从业者来说，这类非对称壳体的建模过程需要重点关注内部腔体与传动部件的间隙校验、安装凸耳的受力分布、对接面的密封结构设计几个核心点，建模时优先绘制内部齿轮的啮合轮廓作为参考，再向外偏移出安全间隙作为腔体内壁，之后再延伸出安装凸耳和外部轮廓，能够有效避免后期出现干涉问题，减少设计迭代的次数。
