PD-65A型开关电源电路板结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:248575
  • PD-65A型开关电源电路板结构设计
  • PD-65A型开关电源电路板结构设计
  • PD-65A型开关电源电路板结构设计
  • PD-65A型开关电源电路板结构设计
  • PD-65A型开关电源电路板结构设计

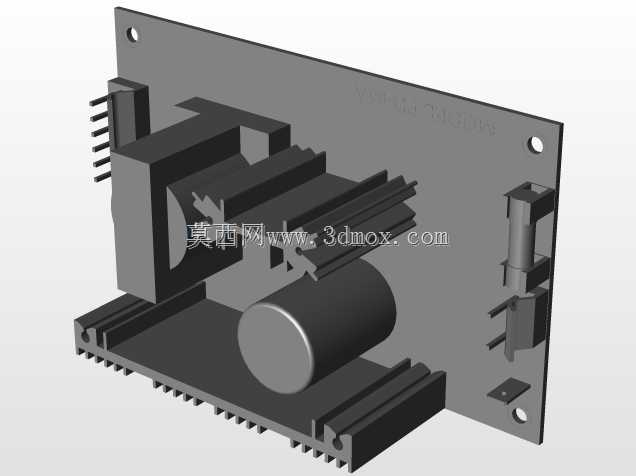

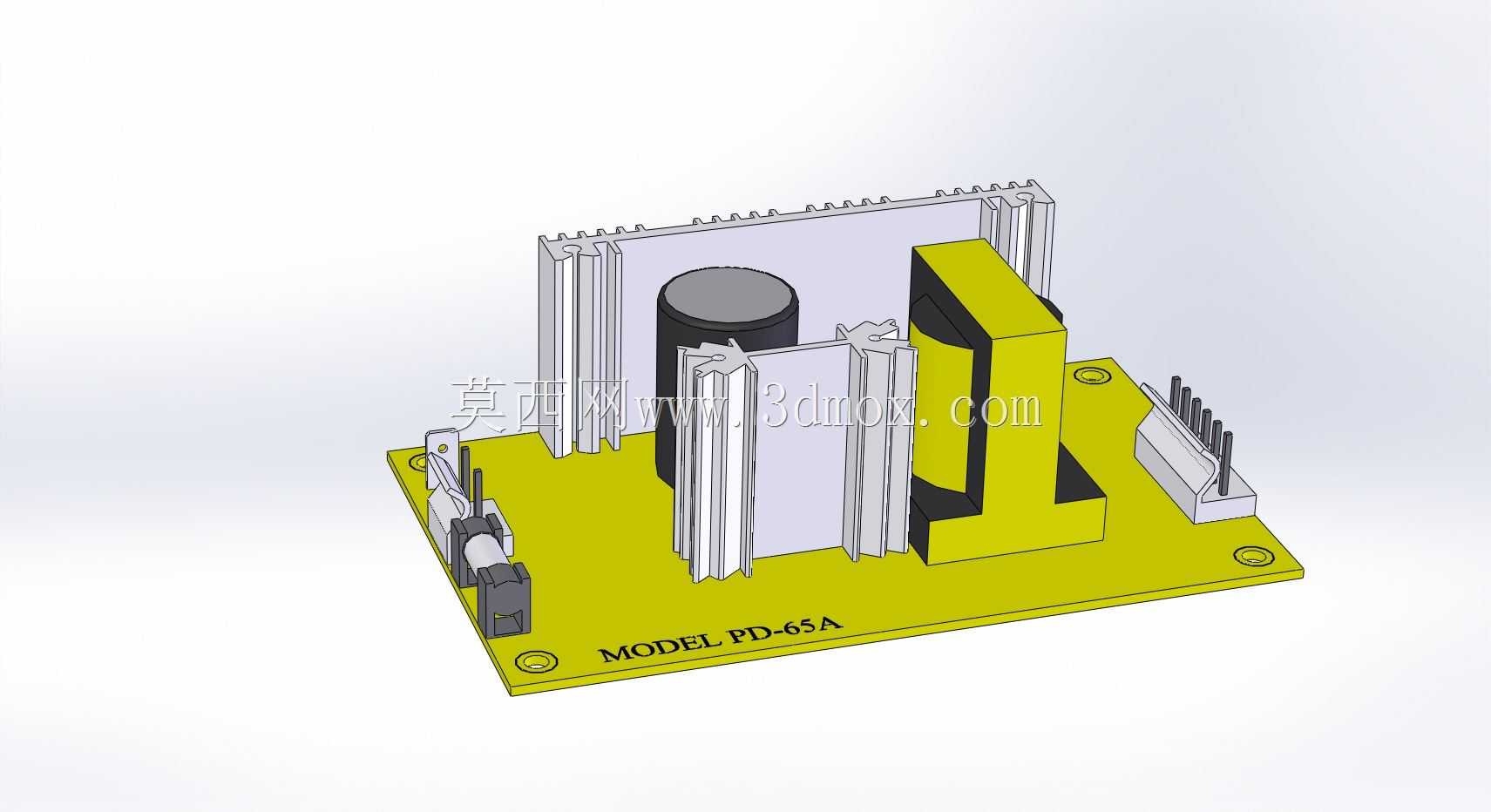

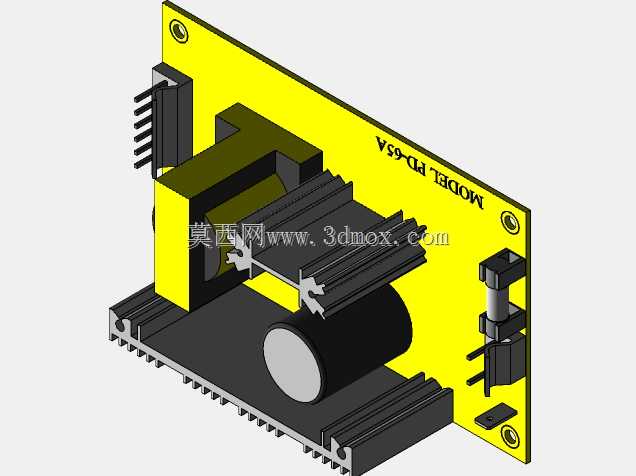

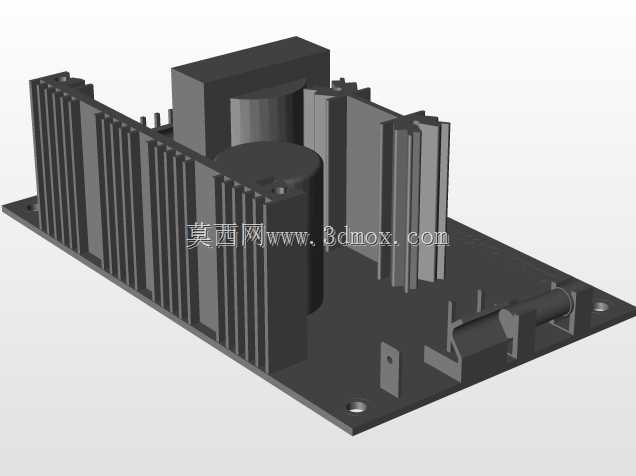

这款PD-65A电源板的结构设计,完全围绕小功率工业供电场景的实际安装需求展开,日常多配套在小型工控终端、嵌入式控制模块、桌面式检测仪器这类对供电稳定性有要求的设备内部,作为AC-DC转换核心单元使用。从结构布局来看,设计阶段优先考虑了发热元件的散热路径排布,板载的整流桥、主功率管、高频变压器这类工作中持续发热的器件,全部沿板边区域排布,配套的铝制散热鳍片直接通过卡扣与元件本体贴合,无需额外打胶固定,既保证了散热接触面积,也给后期维修更换元件留出了操作空间,不会出现拆一个元件要连带拆下周边半板器件的问题。板上的大容量电解电容特意布置在散热鳍片的侧方下风位置,避免长期被散热片带出的热风直吹,能有效延缓电容电解液干涸的速度,延长整机的无故障运行时长。高频变压器采用立式安装结构,磁芯与PCB板之间预留了2mm的绝缘间隙,初次级绕组之间的隔离槽在PCB布局时就做了加宽处理,满足安规要求的电气间隙距离,不用额外加装绝缘挡片就能达到基础绝缘等级。输入侧的接线端子采用带锁扣的插拔式结构,接线完成后可以通过卡扣锁紧线材,避免设备运输过程中线材拉扯导致的接线松脱,输出侧采用排针式接口,可直接插装在主控板的对应排母上,也可以通过飞线外接负载,适配不同的设备接线需求。PCB板的四个角预留了标准的M3安装孔,孔位周边做了露铜接地处理,安装时可以通过铜柱直接和设备机壳连通,既起到固定作用,也能实现板级接地,降低电磁干扰对外的辐射强度。板上丝印清晰标注了每个元件的位号、输入输出的极性标识,生产焊接时不会出现元件装反的问题,后期检修时也能快速定位对应元件位置。整体板型采用矩形布局,边缘没有突出的异形结构,安装时可以直接嵌入设备内部预留的矩形安装槽内,不需要额外做异形避让,安装边界的公差控制在±0.2mm范围内,和常规的小型设备电源仓尺寸完全适配,不需要二次加工修改安装位。散热鳍片的高度做了统一限制,最高处距离PCB板面的高度不超过35mm,不会和设备内部的上盖板或者其他层叠安装的电路板产生干涉,适配多层板堆叠安装的紧凑设备内部空间。
