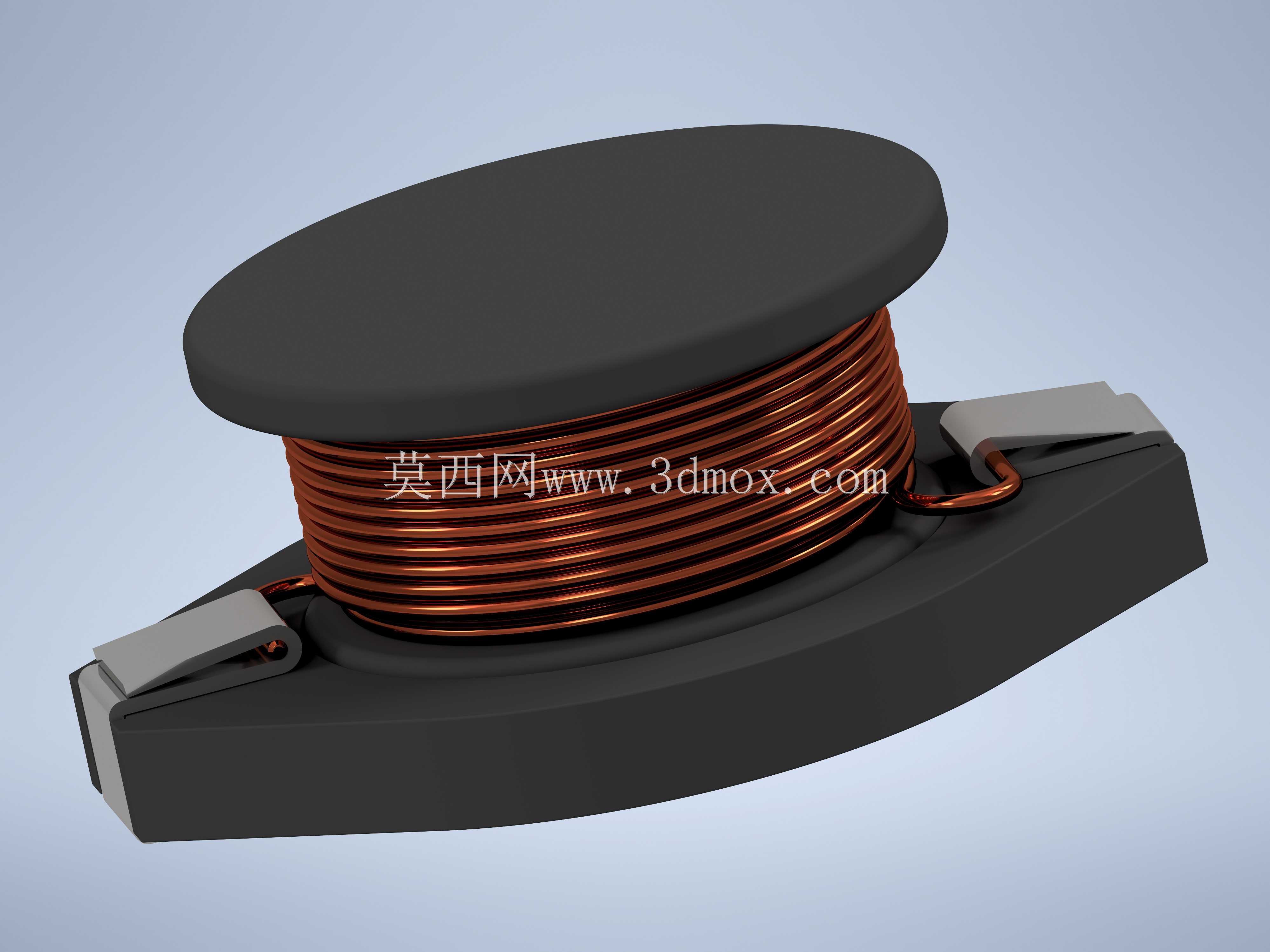

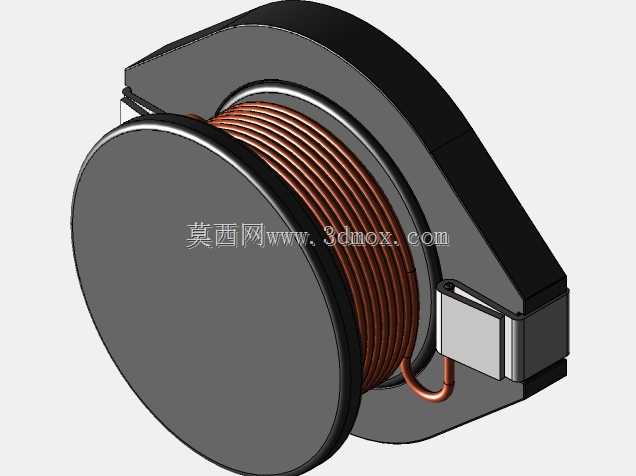

这款扁平贴片结构的固定电感器,主要面向高密度贴装的电源滤波、DC-DC回路储能、高频噪声抑制场景,在消费类电子主板、车载电控单元、工业控制板卡的电源回路中应用广泛,可在回路中完成电能存储、纹波滤除、高频干扰阻隔的作用,避免电流突变对后端敏感芯片造成冲击,同时抑制线路中耦合的高频杂散信号,保障信号传输与供电的稳定性。从结构设计来看,该电感采用扁形磁芯搭配扁平底座的布局,磁芯为圆形扁状结构,能够在有限的贴装高度内最大化磁芯横截面积,提升电感量的同时降低直流电阻,减少大电流工况下的铜损发热。绕线采用多匝漆包铜线紧密排布在磁芯中柱位置,线圈两端直接引出焊接到底座两端的贴片焊位上,省去了额外的引脚转接结构,既缩短了电流传导路径降低寄生参数,也适配SMT回流焊的自动化贴装工艺,焊位的金属接触片做了加宽处理,提升焊接后的机械抗扭强度,避免板卡受振动时出现焊盘脱落问题。底座采用耐高温绝缘工程塑料材质,一方面对线圈形成物理防护,避免绕线受外力挤压出现漆皮破损短路,另一方面精准限定了整体安装的外形边界,贴装时可通过底座边缘与PCB丝印对位,提升批量贴装的精度。设计过程中重点平衡了电感量、饱和电流与贴装占板面积的关系,扁平的整体外形可适配板卡上高度受限的安装空间,比如轻薄类数码产品的主板夹层、靠近接口侧的低矮元件布局区域,线圈绕制的匝间距经过优化,既保证匝间绝缘距离满足安规要求,也尽可能压缩了整体径向尺寸。在实际选型应用中,这类电感可直接通过表面贴装工艺固定在PCB对应焊盘上,安装时需注意周边预留足够的爬电距离,避免与周边金属元件形成意外导通,同时其磁路为半开放结构,布局时应远离板上的霍尔传感器、高精度信号采集回路,避免漏磁对敏感信号造成干扰。底座的两个焊端为对称设计,支持正反两个方向贴装,可适配不同布局方向的PCB走线,减少布线时的过孔使用,优化电源回路的走线阻抗。
