方形贴片式线圈电感SFCB1280T结构建模

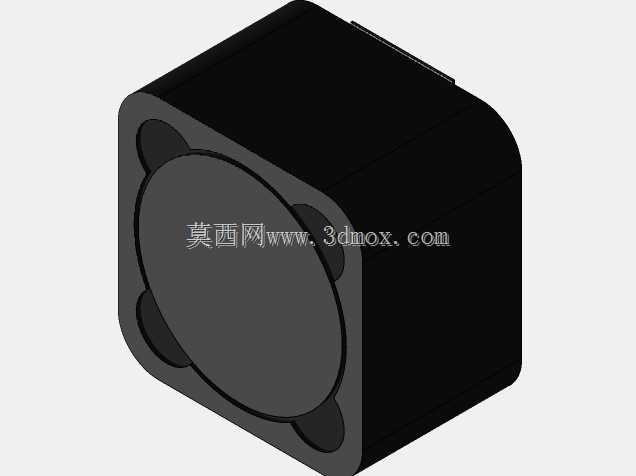

做消费类电子、工控板卡PCB布局的时候，这类方形贴片电感的选型和建模精度，直接影响整板的EMC表现和结构装配容错率，很多刚入行的结构工程师容易忽略这类无源器件的安装边界细节，等到打样回来才发现器件和周边屏蔽罩、接插件出现干涉，反而拖慢整板迭代进度。这款SFCB1280T线圈电感采用带圆角的方形塑封外壳设计，四个边角做了圆弧过渡，没有尖锐直角，一方面是适配SMT贴片制程的吸嘴取料需求，减少吸嘴对位偏差导致的抛料率，另一方面圆角结构也能降低塑封外壳在回流焊过程中的应力集中，避免温度骤变出现外壳开裂的问题。从功能特性来看，这类屏蔽式线圈电感主要用于DC-DC电源回路的储能、滤波，常见于工控主板、车载电子模块、消费类数码产品的电源管理单元，相比开放式工字电感，它的磁屏蔽结构能大幅降低漏磁，减少对周边高频信号线路的电磁干扰，适合高密度布板的场景。建模的时候要特别注意几个安装边界的细节：首先是器件底部的焊盘定位，这类贴片电感的焊盘是对称分布在器件两侧底部，建模时要严格对应实际封装的焊盘间距，不能只按照外壳外形估算尺寸，否则导出的PCB封装会出现贴片偏移；其次是器件顶部的平面度，因为高密度板卡经常会在器件上方布置屏蔽罩或者导热垫，外壳顶部的平面公差要控制在合理范围，避免装配后出现屏蔽罩翘起、导热垫接触不良的问题；另外四个角的安装避让空间也要留足，虽然外壳做了圆角，但PCB布局时在器件边角位置不要布置过孔或者丝印标识，防止贴片时出现顶位。从结构设计思路来说，这类电感的外壳采用黑色阻燃塑封材质，把内部的线圈和磁芯完全包裹，既可以起到物理防护作用，避免生产组装过程中磕碰损坏内部绕组，也能提升器件的绝缘性能，满足安规要求。实际选型建模时还要注意，这类电感的外形是近似立方体但边角带圆弧，不要直接建造成标准直角立方体，否则在做整板结构干涉检查的时候，会误判边角位置的装配间隙，导致不必要的布局调整；同时要注意器件的高度公差，不同感量版本的同系列电感高度可能存在细微差异，建模时要对应选型的实际参数预留高度方向的装配余量，尤其是在薄型化电子产品设计中，高度方向的0.1mm偏差都可能导致外壳和PCB板卡装配干涉。日常做板卡结构设计时，这类无源器件的三维模型精度往往决定了整板的一次装配合格率，不能因为器件尺寸小就忽略建模细节，很多装配问题恰恰出在这类容易被忽视的小型元器件上。
