赛灵思Spartan系列FPGA芯片三维建模

项目分类:3D模型 发布时间:2021-08-28 ID:248577
  • 赛灵思Spartan系列FPGA芯片三维建模
  • 赛灵思Spartan系列FPGA芯片三维建模

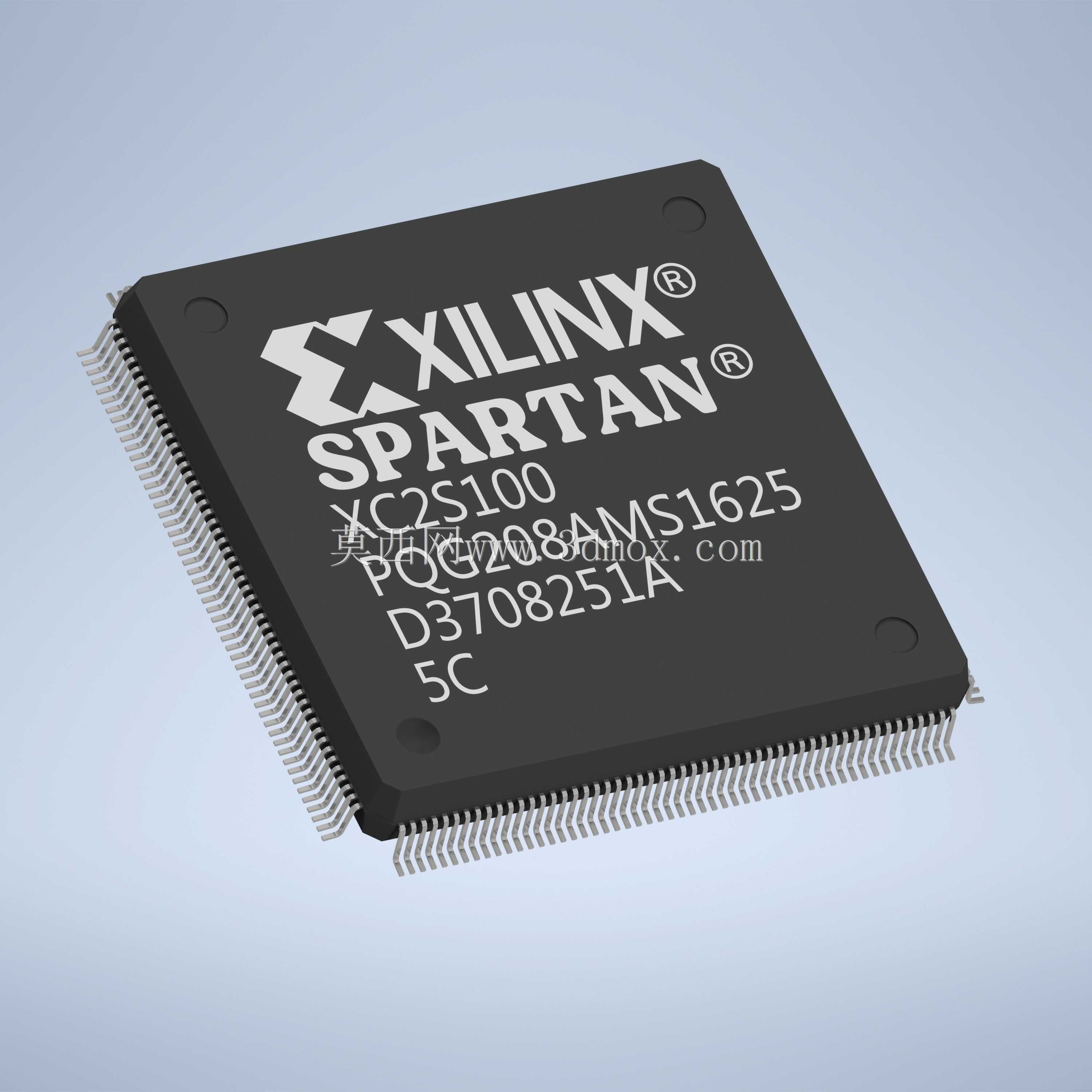

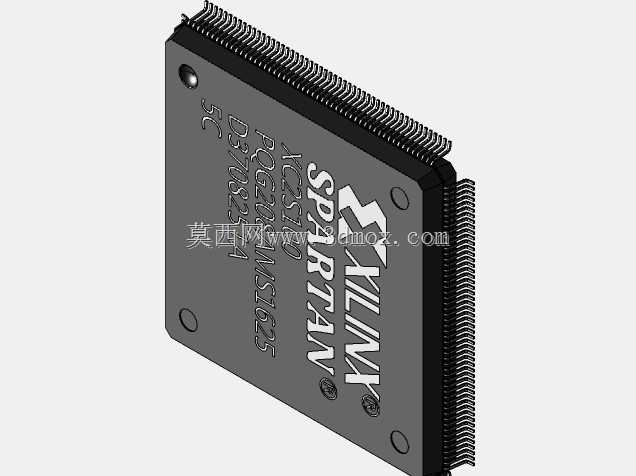

这款Xilinx Spartan系列FPGA的三维建模,完全围绕实际硬件设计场景的需求搭建,在工业控制、通信终端、嵌入式开发板、测试测量设备的PCB设计环节,这类精准的器件模型是结构干涉检查、整机布局验证的核心依据。做硬件结构设计的工程师都清楚,PQFP封装的芯片如果三维模型尺寸有偏差,轻则导致外壳装配时与芯片顶面干涉,重则让周边接插件、散热片的预留空间完全错位,拖慢整个项目的打样进度。建模时优先还原了PQG208封装的真实外形边界,四周鸥翼形引脚的排布间距、引脚伸出长度、引脚弯折弧度都严格对照器件实物的机械尺寸做了还原,每一个引脚的位置公差控制在结构设计允许的范围内,能直接导入PCB结构设计软件做装配匹配。芯片本体的顶面标识、边角的定位凹点、封装本体的厚度都做了写实还原,没有做多余的艺术化夸张,完全服务于工程设计的实际需求。在实际设备应用中,这类FPGA常作为核心逻辑控制单元搭载在工业采集板卡、小型通信模组、教学实验平台上,建模时特意考虑了散热片安装的预留空间,芯片顶面的平整区域边界完全匹配实物,方便工程师在做整机热设计时直接叠加散热片模型做间隙验证。引脚部分的建模没有做简化处理,每一个引脚的截面形状、焊接端的平直面都做了还原,能直观呈现SMT焊接时的引脚与焊盘的对应位置,辅助结构工程师评估焊盘周边的器件避让距离。不同于外观展示类的芯片模型,这个建模完全从工程应用角度出发,没有忽略封装底部的轻微倒角、本体侧面的模塑纹理这些细节,在做整机透明外壳可视化展示、产品爆炸图制作时,也能呈现足够真实的效果。做这类器件建模时,核心思路是优先保证安装边界的准确性,其次还原外观细节,毕竟对于硬件结构设计而言,模型的尺寸精度永远是第一位的,外观细节只是辅助提升设计展示的真实感,不能为了视觉效果随意调整器件的实际安装尺寸,避免给后续生产装配带来不必要的麻烦。
