圆形基座集成式电子元件结构设计

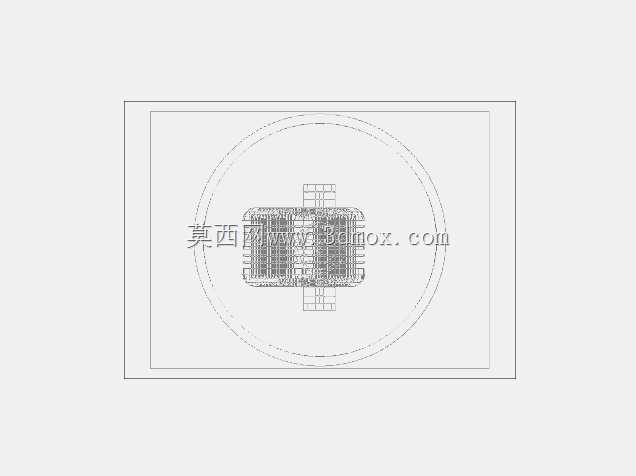

该结构件主要应用于小功率信号传输类电子设备的内部电路承载场景，常见于工业控制板卡外接扩展模块、小型传感信号转接单元、低压信号分配终端这类需要稳定电路承载与引脚对位的装配环节，实际使用时承担电路芯片固定、引脚对位导通、外围结构定位的核心作用，避免电路元件在设备振动、温变环境下出现引脚脱焊、位置偏移的问题。从结构设计逻辑来看，整体采用圆形外廓作为安装基准，外圆轮廓可适配圆形安装孔位的快速对位，装配时无需额外调整周向角度即可完成初步定位，降低产线装配的对位难度；中心区域采用对称式栅格排布结构，栅格间距按照常规贴片元件的引脚间距做等距划分，可同时承载多组并排布置的贴片式电路元件，栅格之间预留的走线槽深度刚好覆盖常规漆包线的线径，走线时不会出现线体凸起挤压上盖的问题。两侧延伸的引脚结构做了等宽加厚处理，引脚根部与圆形基座的衔接位置做了圆弧过渡，避免插拔受力时出现根部断裂的情况，引脚伸出长度按照常规板卡接插件的插入深度设计，既保证插入后的接触面积满足导通要求，也不会因为伸出过长导致装配后与其他元件产生空间干涉。安装边界方面，圆形基座的外圆直径适配常见的小型模块安装座尺寸，基座厚度控制在常规电子模块的壳体内部预留空间范围内，安装时无需额外打磨壳体内部的加强筋即可完成嵌入，引脚的排布间距与通用接插件的孔位完全匹配，可直接插入对应接插件完成电路连接，不需要额外做转接处理。结构设计时充分考虑了注塑成型的工艺要求，所有棱边都做了微小的倒角处理，避免注塑成型时出现应力集中导致的开裂问题，栅格结构的壁厚保持均匀一致，不会出现注塑时局部缺料或者壁厚过厚产生缩痕的情况，圆形基座的背面预留了浅槽结构，可粘贴绝缘垫片避免基座与底部电路板出现短路问题，整体结构在满足电路承载功能的前提下，尽可能压缩了占用的空间尺寸，适配小型化电子设备的紧凑装配需求。
