台式机ATX标准供电电源结构设计

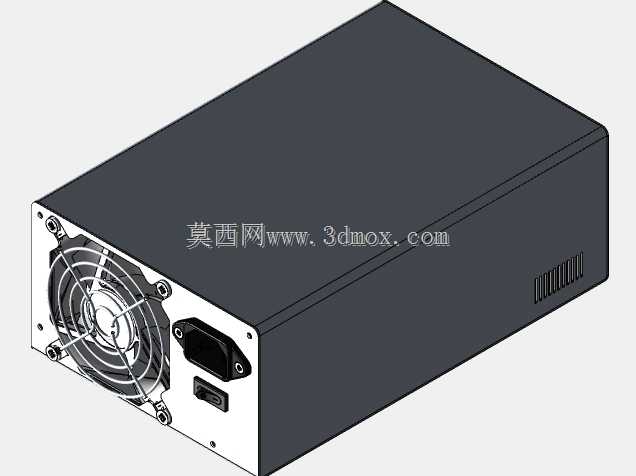

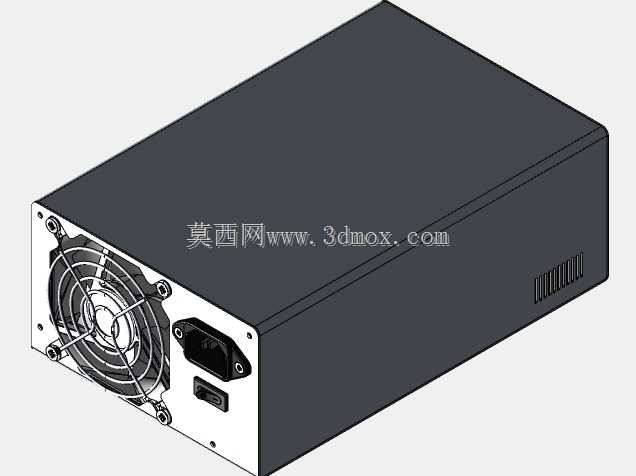

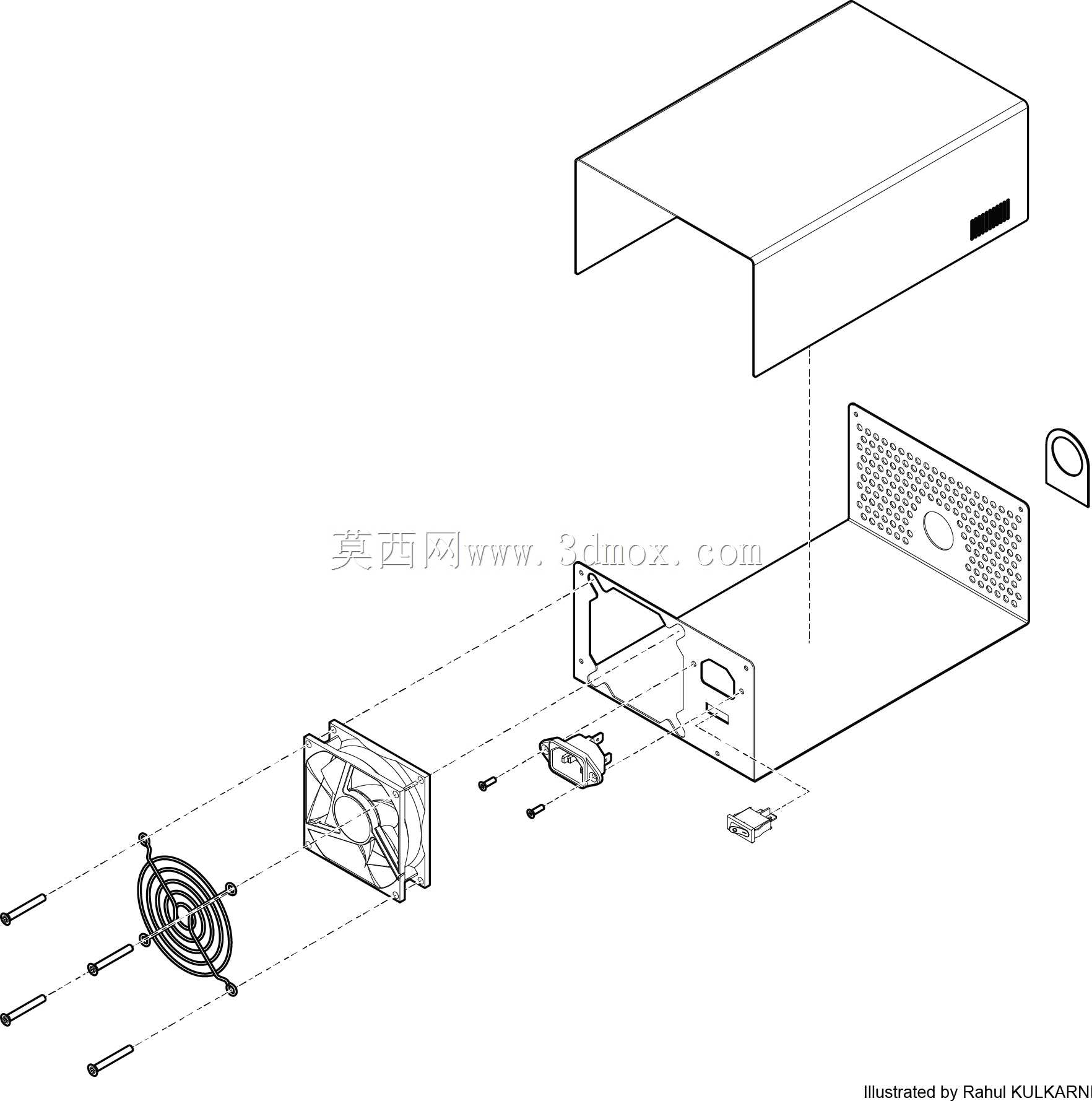

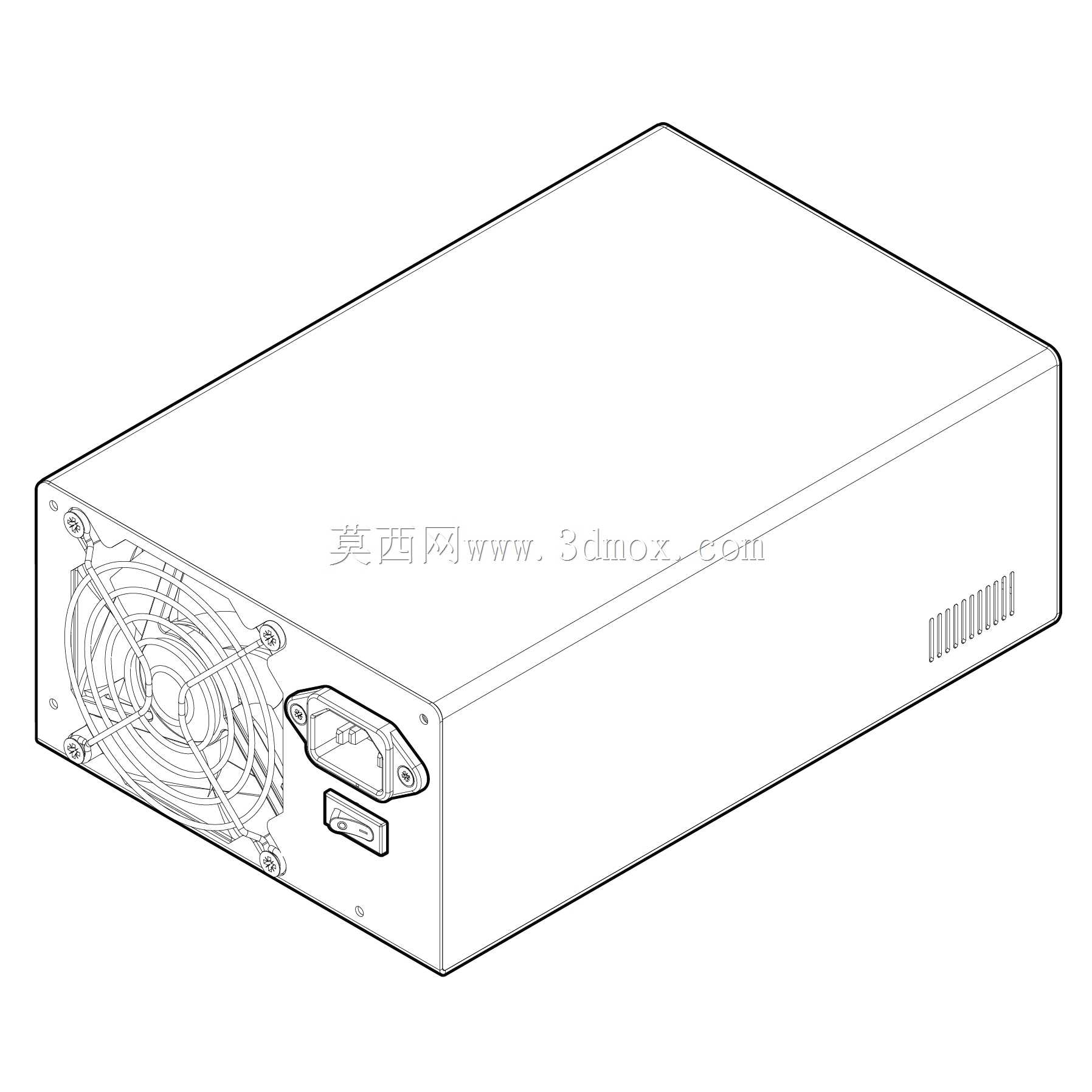

日常桌面台式计算机、工控机柜内置主机的稳定供电，完全依赖这类内置开关电源单元完成市电到低压直流的转换，在常规装机、工业控制主机改造、老旧设备电源替换场景中，这类标准尺寸电源的三维结构数据是结构适配阶段的核心参考。从结构设计逻辑来看，这款电源采用行业通用的长方体封闭壳体方案，壳体采用SECC镀锌钢板折弯拼接成型，边缘做卷边钝化处理，既避免装配时割伤操作人员，也能提升壳体整体抗形变能力，壳体表面预留的通风孔阵列与轴流风扇安装位形成定向风道，冷空气从风扇侧进入壳体内部，带走整流桥、开关管、滤波电容等发热元件的热量后，从对面侧的通风格栅排出，保证长时间高负载运行时内部元件温度处于合理区间。接口端的布局完全遵循通用ATX电源规范，品字市电输入口设置在接口面靠上位置，下方预留船型开关安装位，方便用户直接在电源端切断市电输入，无需反复插拔电源线，接口面的开孔公差控制在0.2mm以内，保证外接插头插拔时无卡滞、无松垮。安装边界上，这款电源的外形尺寸完全符合标准ATX电源的安装规范，壳体四个角预留的固定孔位与标准机箱电源安装位完全匹配，孔位做沉头处理，装配时螺丝可以完全沉入孔内，不会突出壳体表面影响安装贴合度，设计阶段已经提前规避了壳体与机箱内部走线、硬盘托架、CPU散热塔的干涉问题，只要是支持标准ATX电源的机箱，都可以直接适配安装。内部结构的预留空间也做了合理规划，高压区与低压区之间预留足够的安规距离，满足电气安全要求，PCB板安装位的定位柱高度统一，避免电路板与壳体直接接触造成短路风险，输出线束的出线口设置在靠近主板供电接口的一侧，方便机箱内部走线梳理，减少风道遮挡。这类三维结构模型可以帮助结构设计人员快速完成机箱电源位的适配校验，也能为定制化改装电源外壳、调整内部元件布局提供基础参考，不用从零开始测绘现有电源尺寸，大幅缩短前期设计的准备周期，在做小型化机箱改造、工控设备内置供电模块定制时，也可以基于这个标准结构做尺寸缩减、接口位置调整的衍生设计，保证核心安装尺寸的通用性。
