带滑轮组的液压缸逆向结构设计

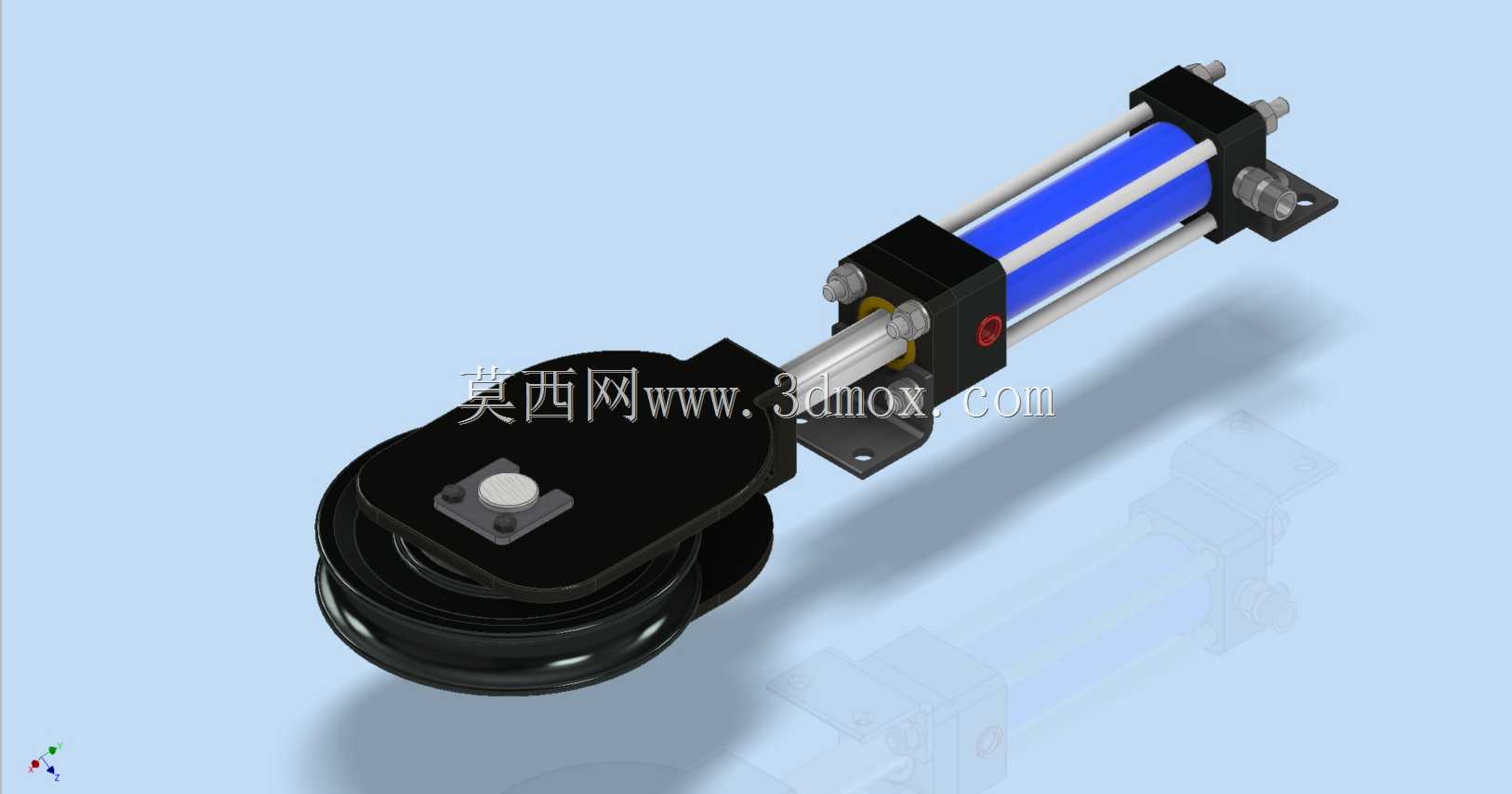

在起重牵引、工程工装、物流输送这类需要直线推拉结合绳索导向的作业场景里，常规单出杆液压缸往往受安装空间、行程倍率的限制，无法直接满足长距离牵引的需求，这款集成滑轮组的液压缸结构，正是针对这类场景做的逆向还原设计。从实际功能来看，该结构将液压缸的直线输出动力通过端部的定滑轮组转化为绳索的牵引动力，既保留了液压缸输出推力大、运行平稳、过载保护易实现的优势，又通过滑轮的倍率作用放大了牵引行程，同时能改变拉力的输出方向，适配安装空间局促、无法布置长行程缸体的作业位置，比如小型起重设备的变幅牵引、工装夹具的拉紧机构、输送线的张紧调节单元都能见到这类结构的实际应用。

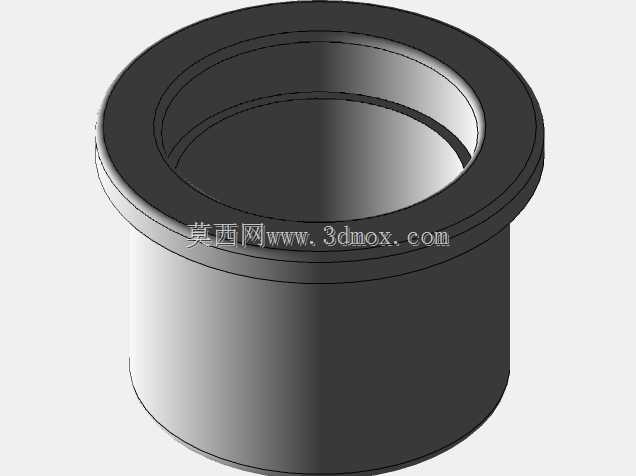

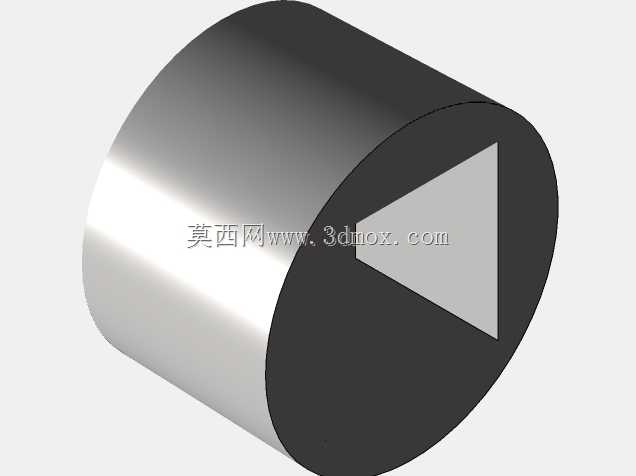

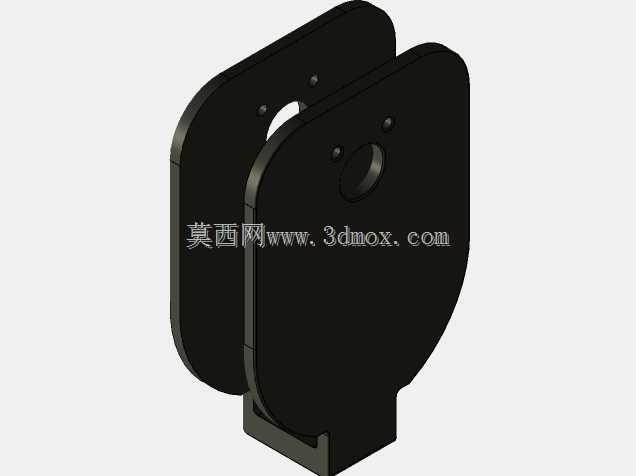

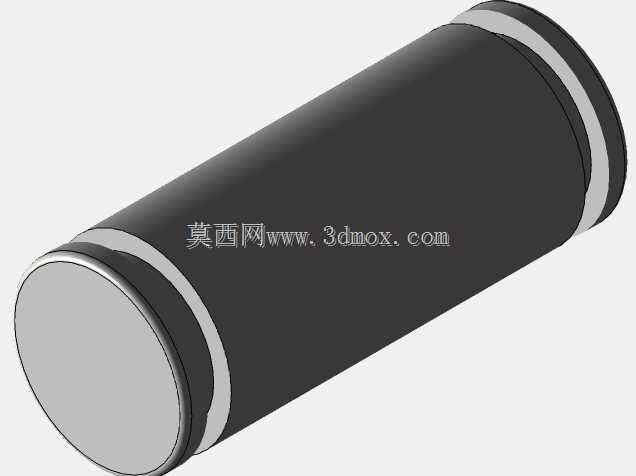

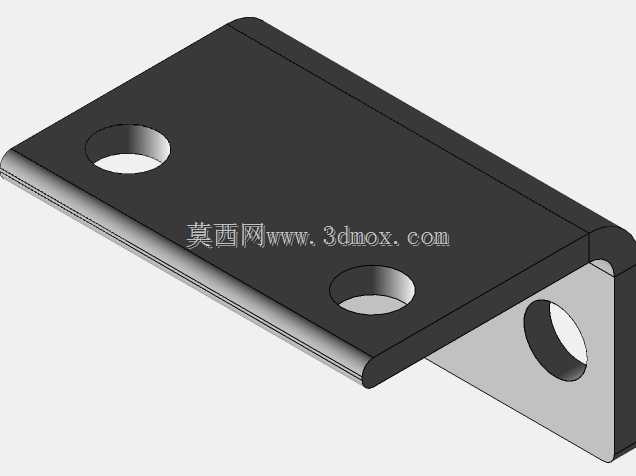

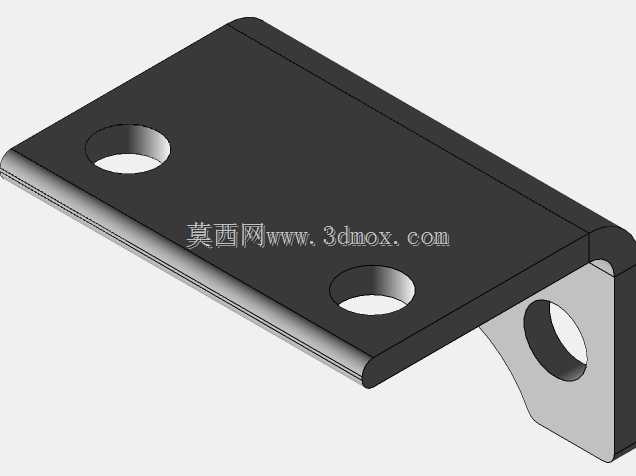

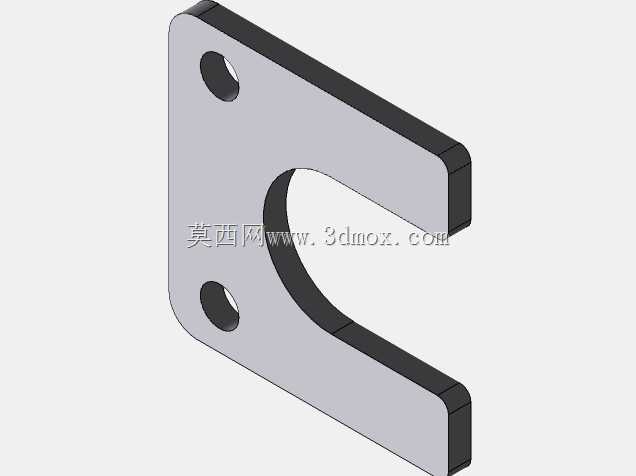

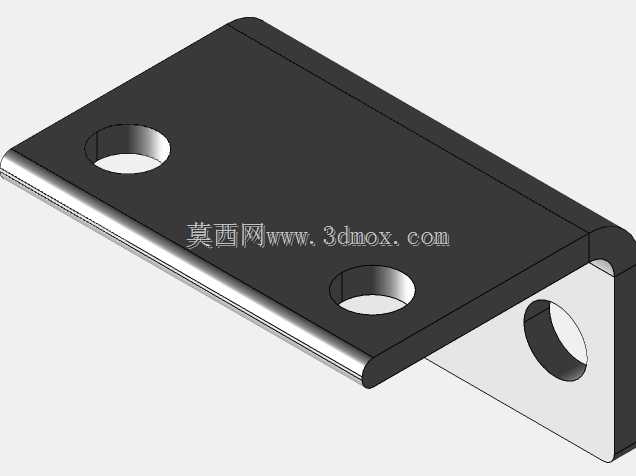

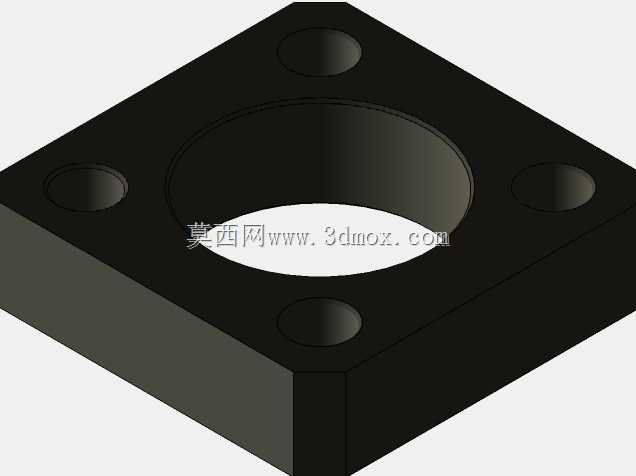

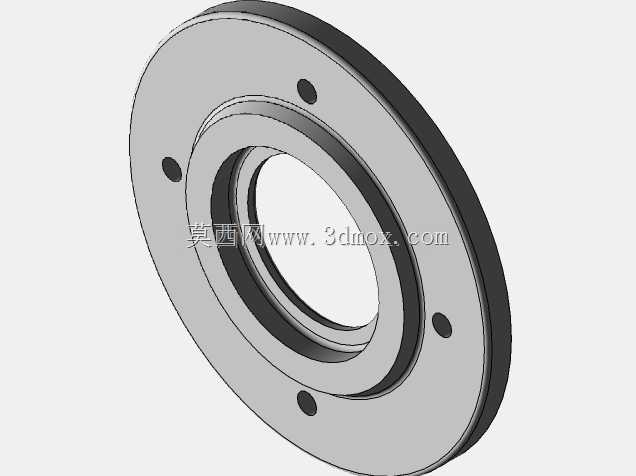

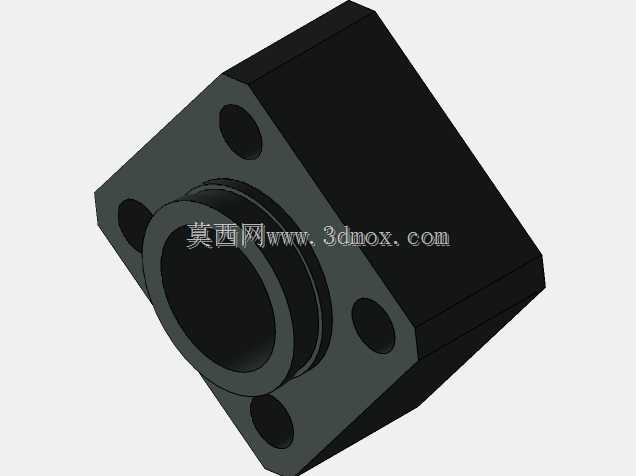

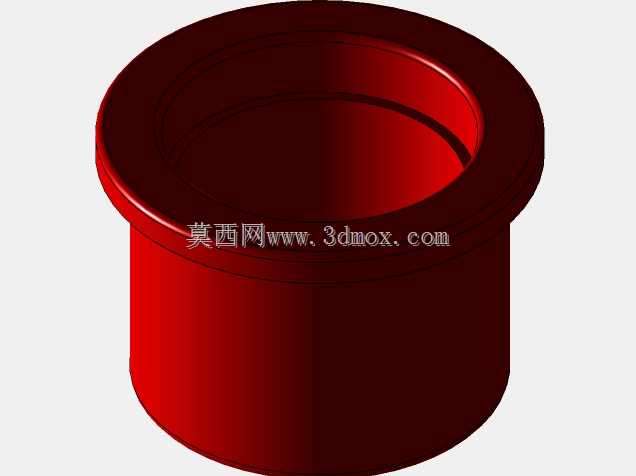

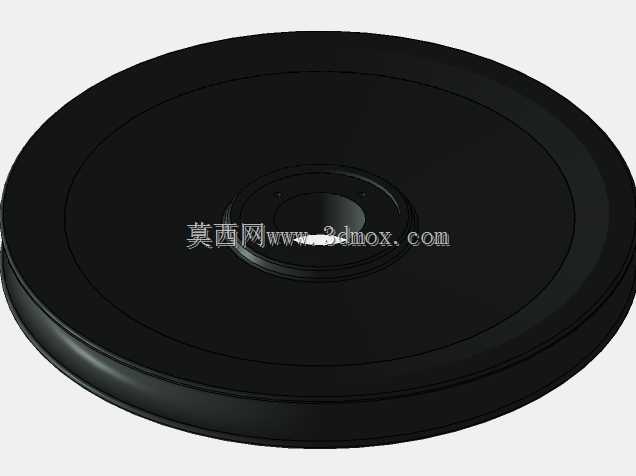

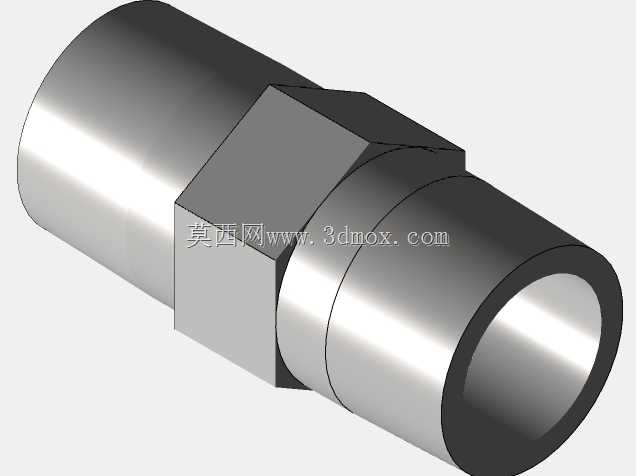

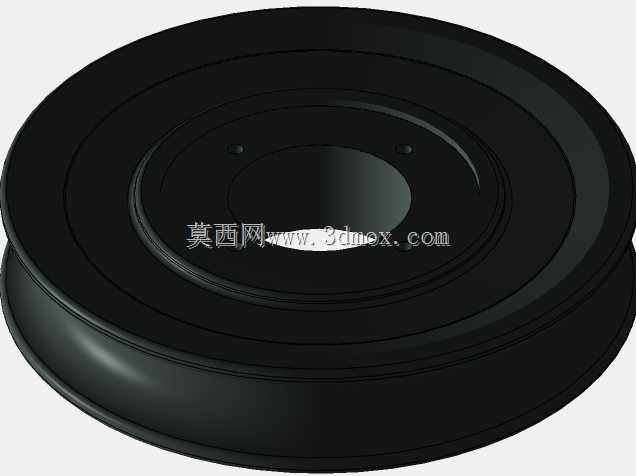

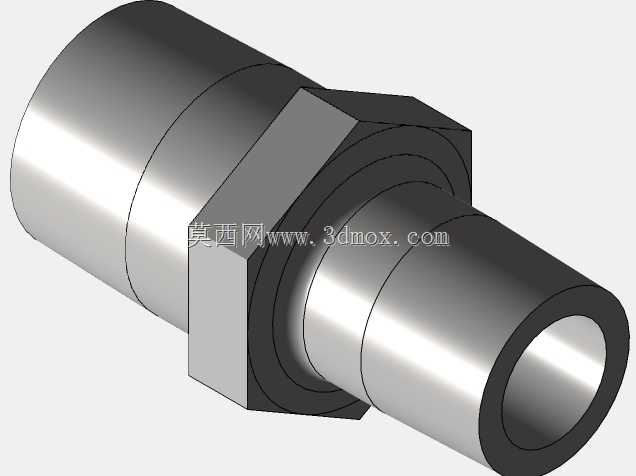

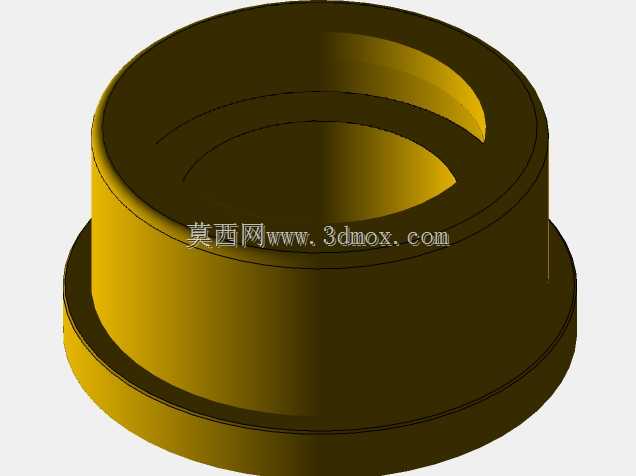

设计思路上，逆向还原过程优先保证了安装接口的互换性，缸体尾部采用铰接式安装耳板，可适配一定角度的摆动补偿，避免安装面加工误差带来的别劲问题；缸筒部分采用标准圆形缸筒结构，进出油口布置在缸筒侧端靠近端盖的位置，预留了足够的管路安装操作空间，不会和滑轮侧的绳索运动轨迹产生干涉。端部集成的滑轮组采用双轮缘结构，能防止牵引绳索在受力偏载时脱槽，滑轮的支撑轴直接固定在液压缸的活塞杆端连接座上，连接座做了加厚加强处理，抵消滑轮受拉时产生的倾覆力矩，避免活塞杆承受额外径向力导致密封件偏磨、杆体拉伤的问题。

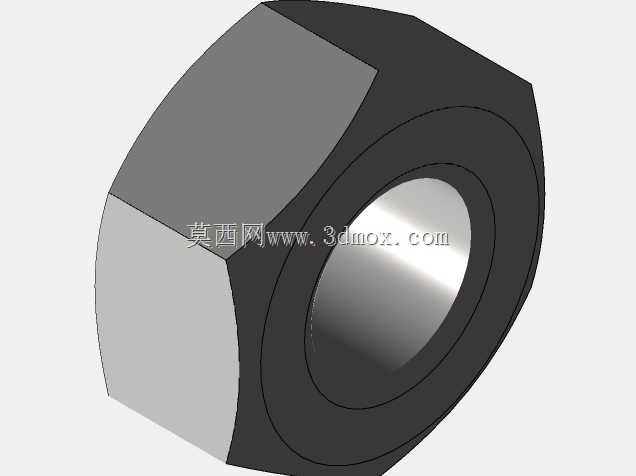

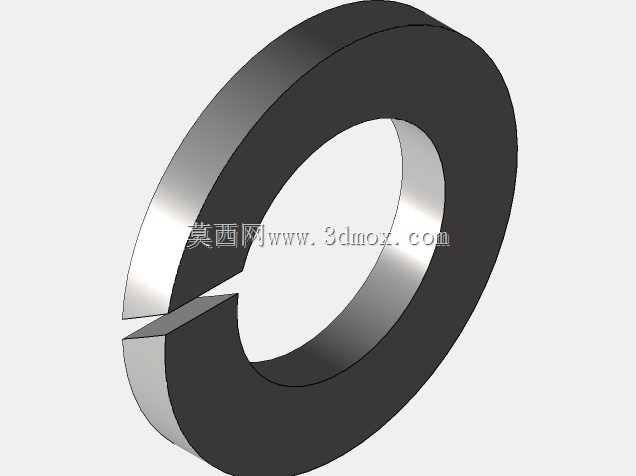

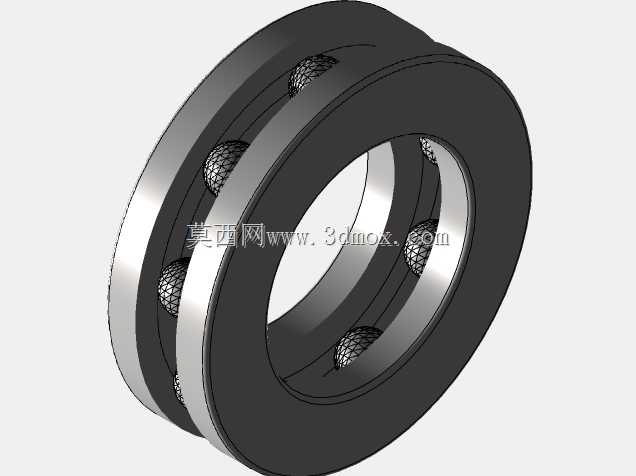

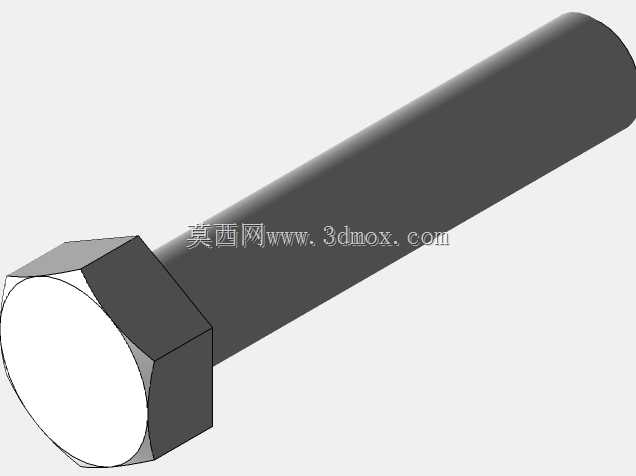

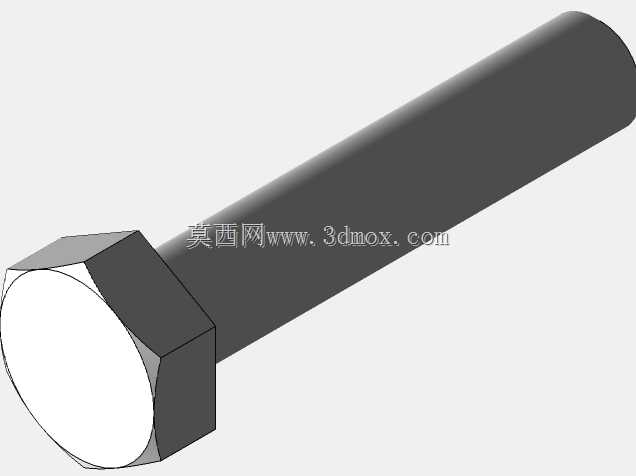

从安装边界来看，缸体主体的径向尺寸控制在常规同推力等级液压缸的尺寸范围内，不会额外增加径向安装占用空间，滑轮部分的外圆直径经过匹配计算，保证绳索弯曲半径符合常用钢丝绳或尼龙牵引绳的最小弯曲半径要求，避免绳索过度弯折降低使用寿命；整体轴向尺寸在活塞杆完全收回时，不会让滑轮与缸头端盖产生碰撞，完全伸出时的行程预留了5%的安全余量，防止活塞运行到缸筒端点产生硬冲击。结构上所有连接螺栓的规格都做了等强度匹配，滑轮的转动副预留了润滑脂注油通道，日常维护时不需要拆解整个结构就能完成润滑保养，密封件采用通用标准规格，后期更换不需要定制非标配件，能有效降低设备的运维成本。在实际选型适配时，可根据所需牵引拉力匹配对应缸径的液压缸，根据牵引行程调整滑轮组的倍率，不需要改动主体安装结构就能完成不同参数的适配，适配性较强。
