V型六缸内燃机曲柄连杆机构结构展示

这套V型六缸动力单元的结构建模，完全围绕车用内燃机的实际装配逻辑搭建，可直接用于动力总成匹配验证、教学演示以及逆向设计参考。从实际应用场景来看，这类V6布局的动力单元广泛搭载于中高端乘用车、轻型商用车辆以及小型工程作业设备上，相比直列六缸结构，它的轴向安装尺寸更短，能适配前置前驱、横置动力布局的车型机舱空间，同时V型夹角的布置让整机运转平衡性更优，能有效降低曲轴高速转动时的一阶、二阶振动，提升动力输出平顺性。

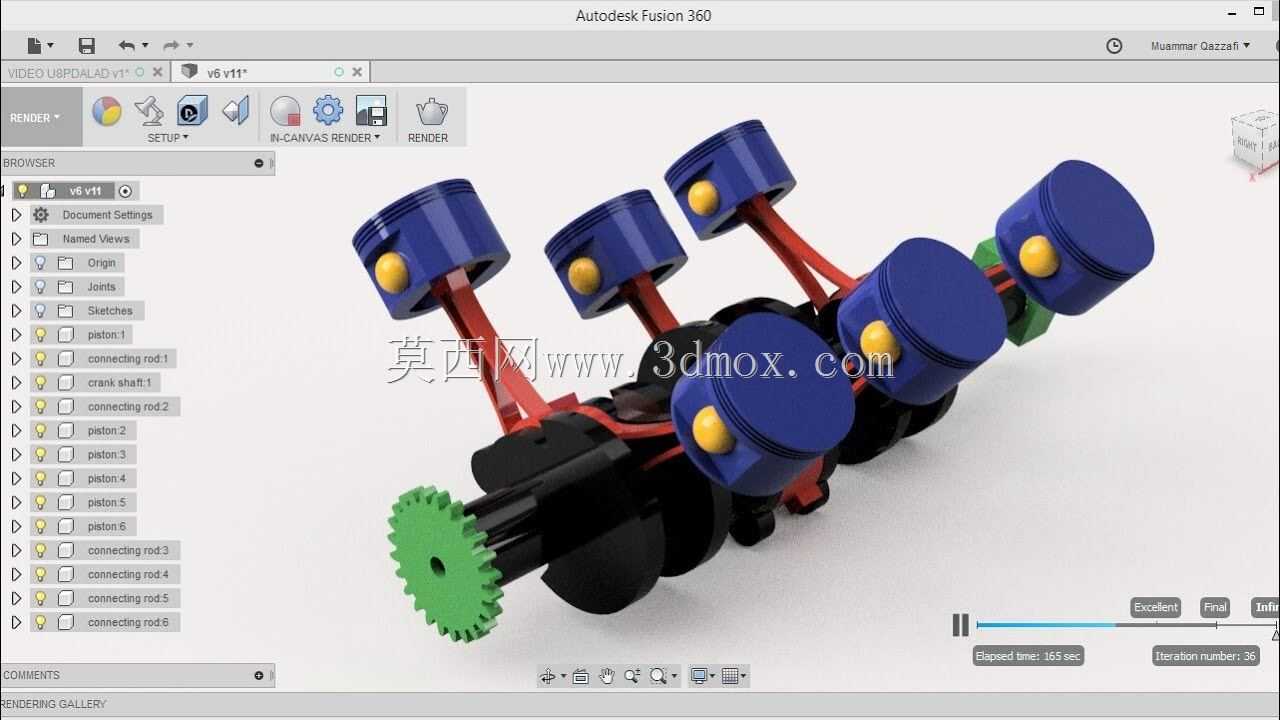

模型完整还原了曲柄连杆机构的核心组成：六组活塞组件采用错列布置，对应V型夹角两侧的缸体安装位，活塞销与连杆小头的配合间隙、连杆大头与曲轴连杆轴颈的装配关系都做了结构还原，曲轴前端的正时驱动齿轮也单独做了结构拆分，能清晰展示正时传动的动力传递路径。设计过程中优先考虑了装配边界的合理性，曲轴的主轴颈支撑位对应缸体主轴承座的安装坐标，活塞行程与曲轴回转半径的匹配关系完全符合内燃机实际工作参数，活塞在上止点、下止点的运动极限位置没有出现与缸体、气门机构的干涉，能完整演示进气、压缩、做功、排气四个冲程的活塞运动轨迹。

从结构功能来看，这套模型拆分出的每个部件都对应实际发动机的功能模块：活塞顶部的燃烧室凹坑结构做了简化示意，连杆杆身的工字型截面特征还原了量产部件的轻量化设计思路，曲轴的平衡块布局对应六缸机的动平衡校准逻辑，前端齿轮用于驱动凸轮轴、机油泵等附属部件，保证配气相位与活塞运动的同步性。在安装尺寸层面，整机的宽度、高度、轴向长度都按照常规量产V6发动机的比例搭建，预留了与变速箱连接的飞轮端安装面位置，也预留了缸盖、油底壳、进排气系统的装配接口，可作为整车动力舱布局设计的参考基准，也能用于职业院校内燃机结构课程的可视化教学素材，帮助学习者直观理解曲柄连杆机构的运动逻辑与各部件的配合关系。建模过程中对部件间的装配公差做了合理预留，比如活塞与缸壁的配合间隙、连杆轴颈的润滑通道位置都做了对应体现，符合实际发动机的设计规范，没有出现结构干涉、运动错位的问题。
