三GPU核心风冷显卡概念结构设计

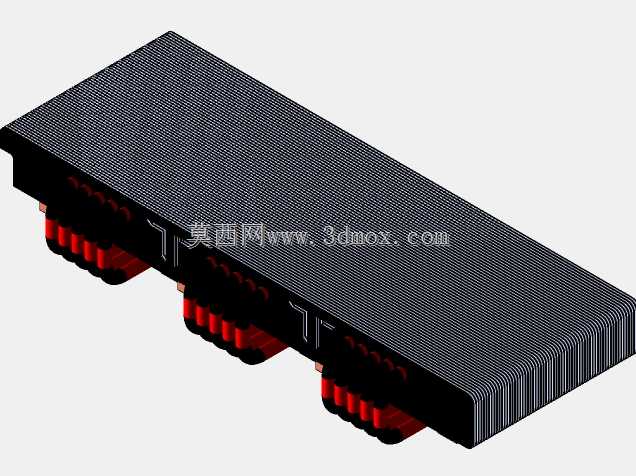

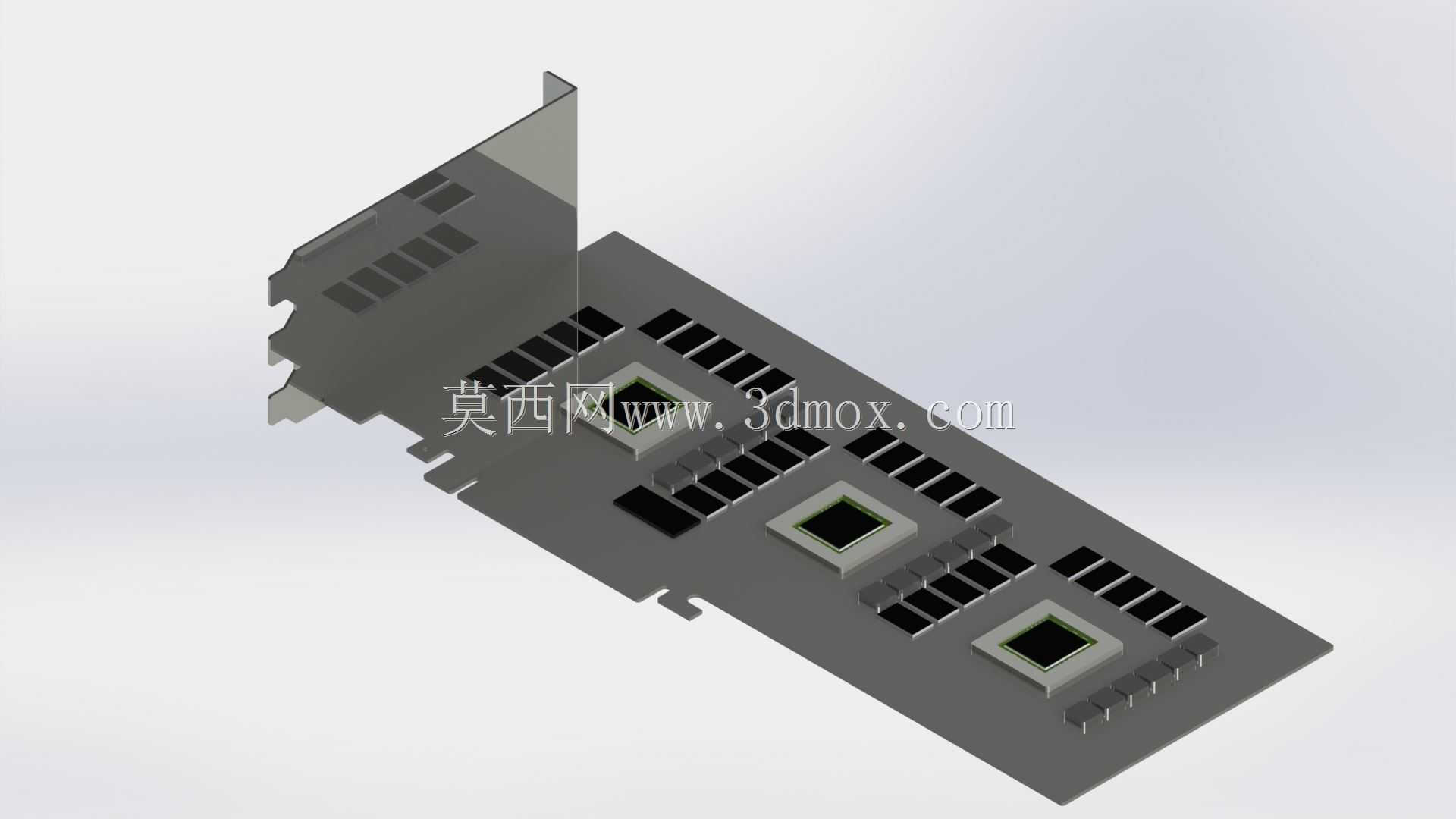

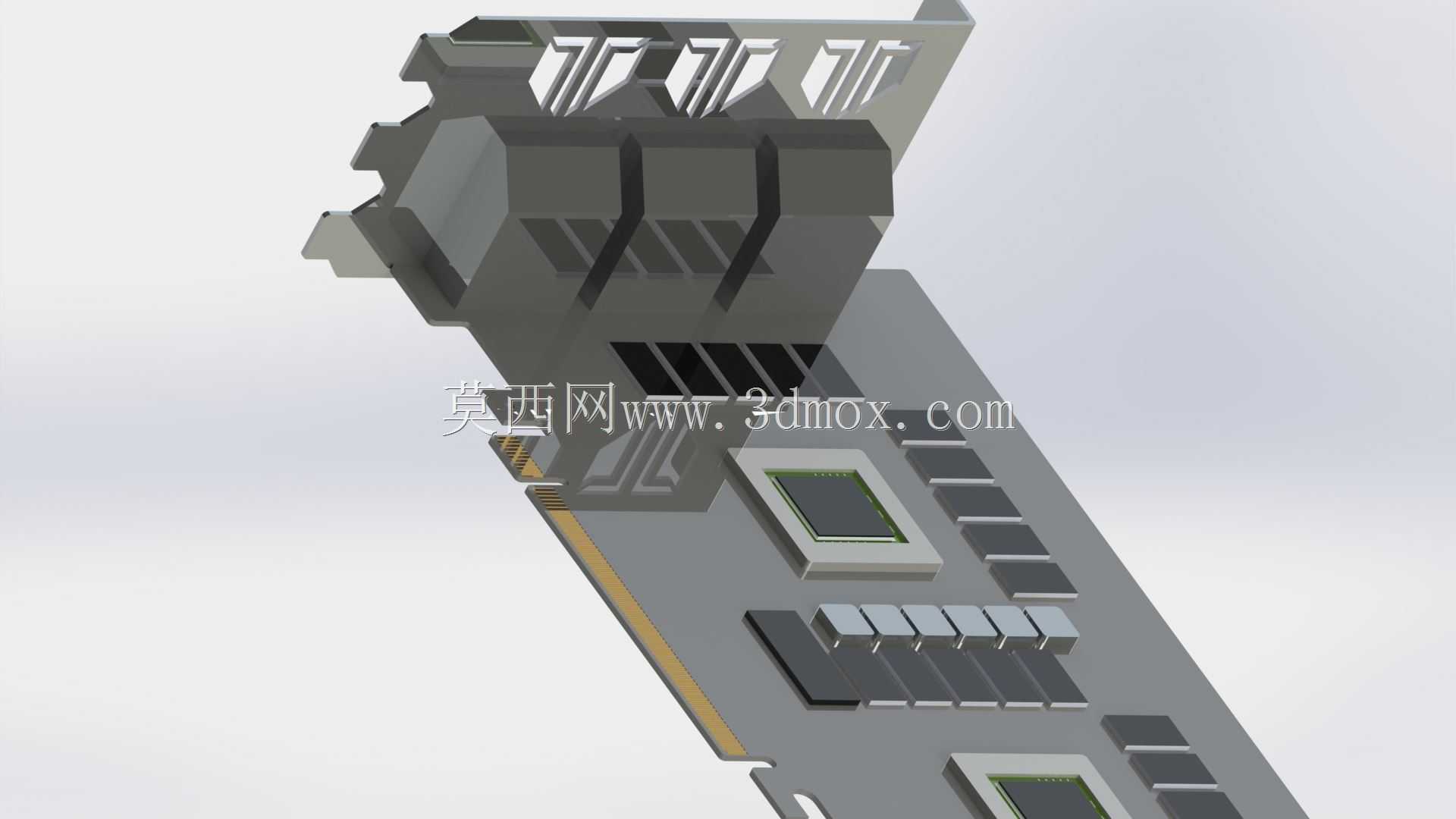

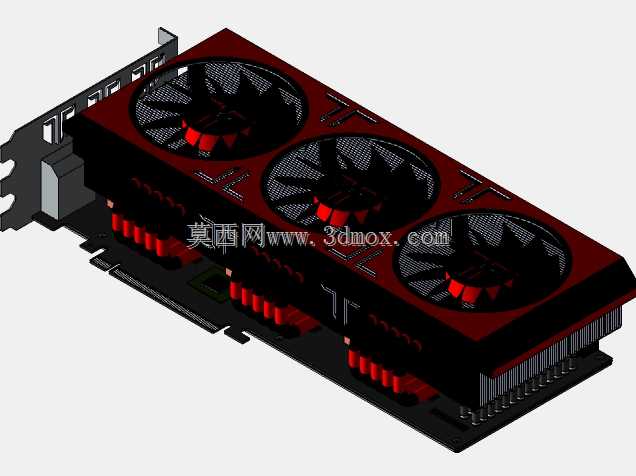

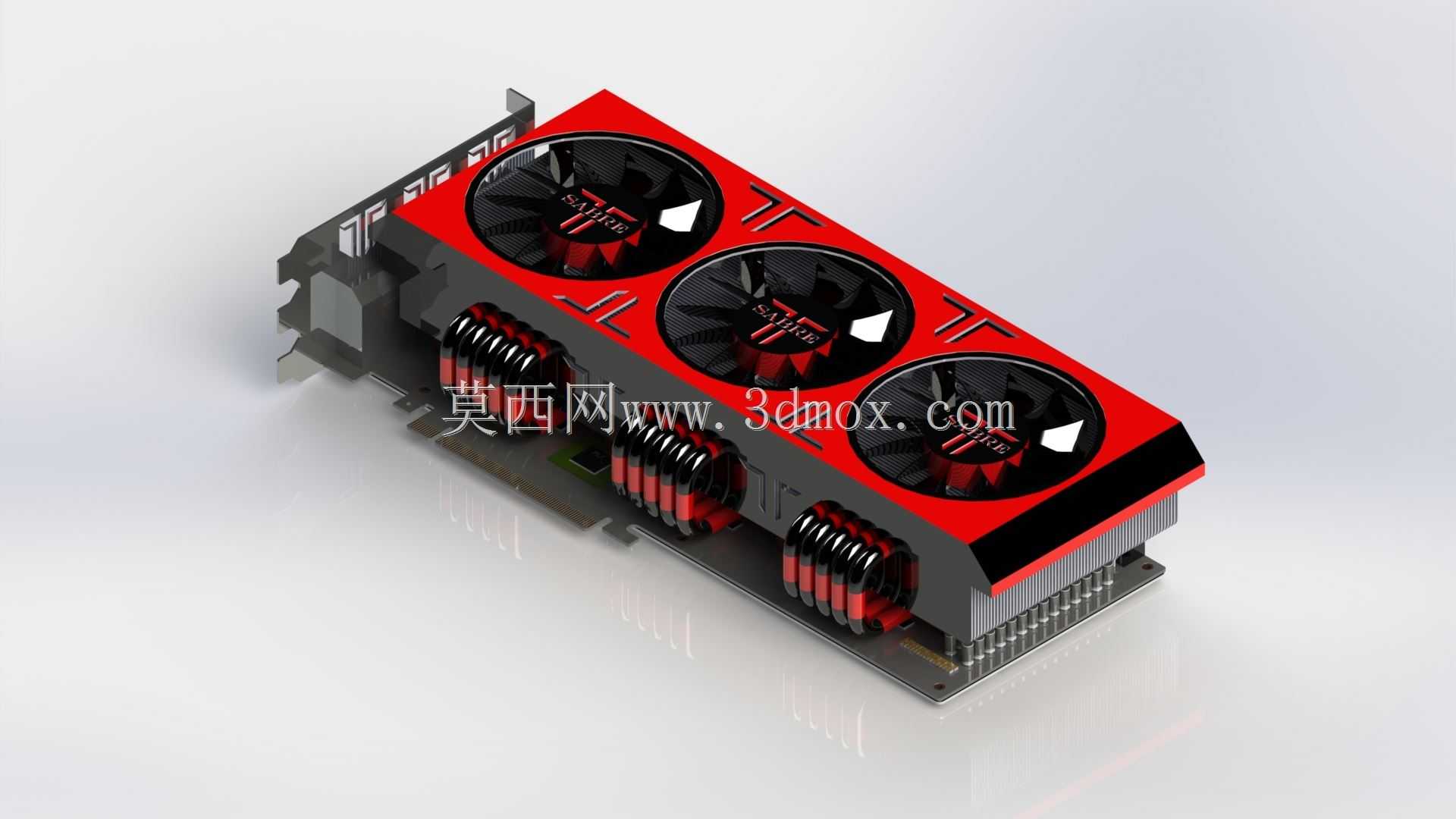

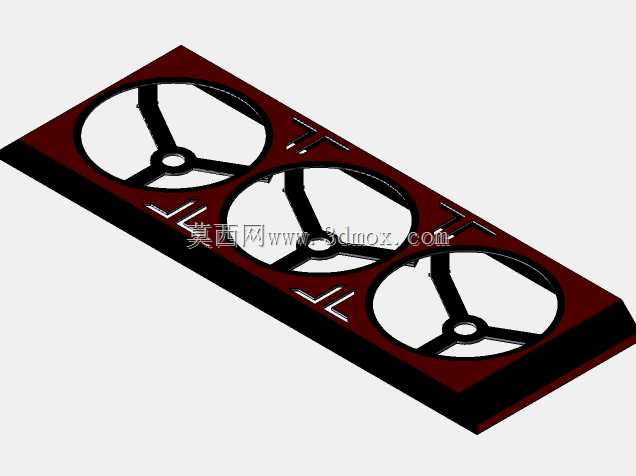

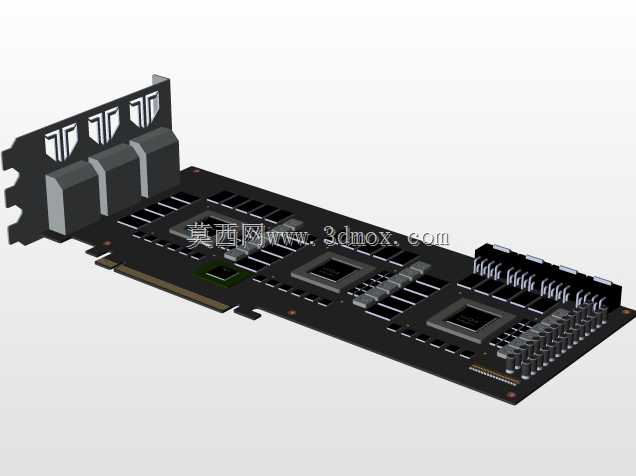

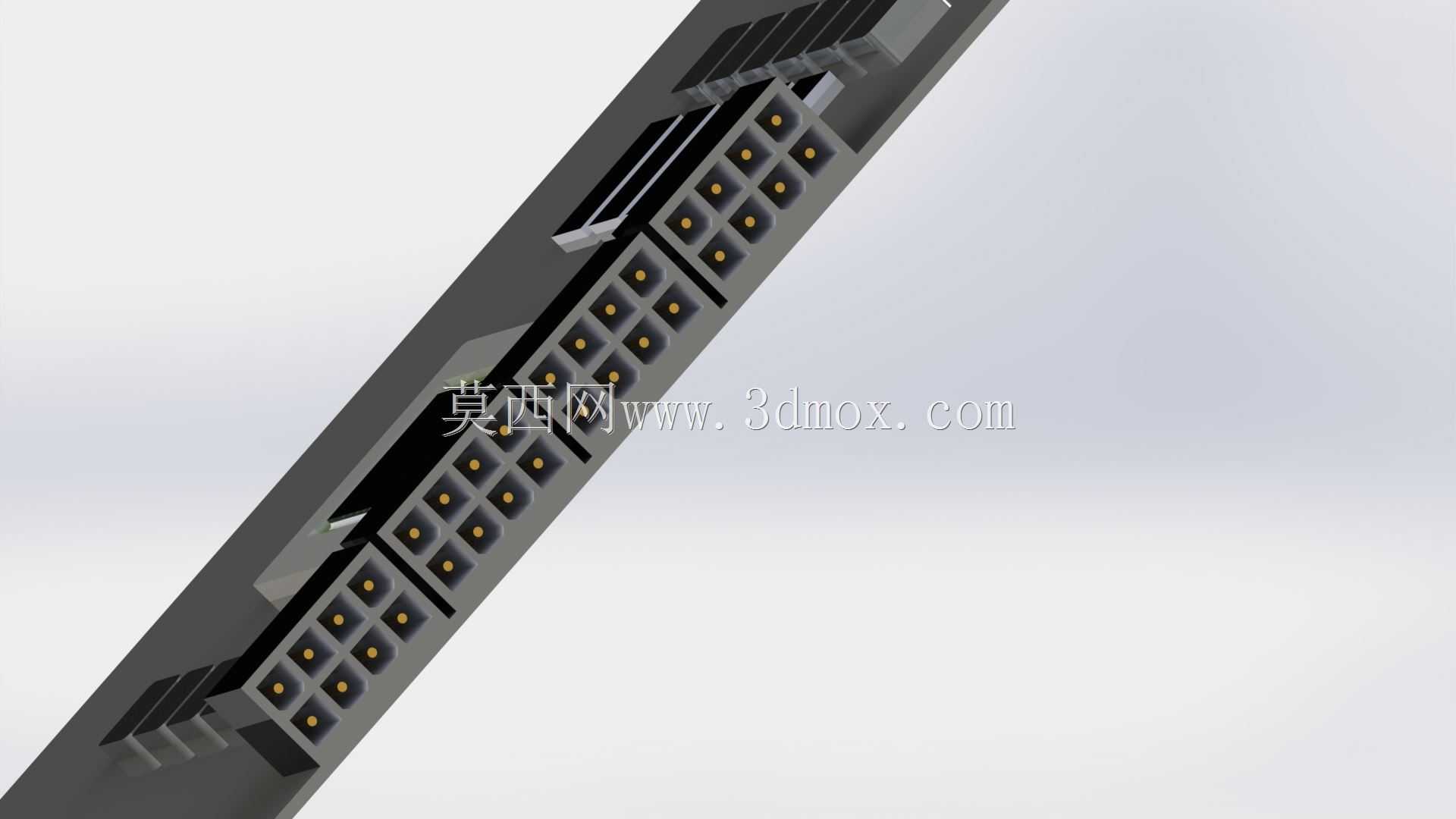

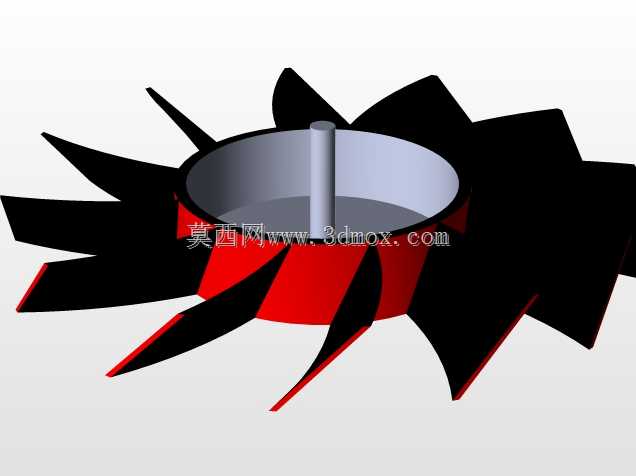

这款三GPU核心风冷板卡的结构设计，核心面向桌面级高性能计算场景的硬件形态探索，区别于常规单核心消费级显卡的布局逻辑，在单块PCB基板上整合三颗图形处理核心，主要针对多GPU并行运算的硬件集成需求做结构验证，覆盖3D实时渲染、科学并行计算、多屏输出工作站这类对图形算力有堆叠需求的使用场景。从功能特性来看，整卡采用三风扇直吹式风冷散热架构，每颗GPU核心对应独立的鳍片散热模组，供电模块区域单独布置独立散热片，避免核心发热与供电回路发热形成热场叠加，散热风道沿板卡长度方向贯通，风扇出风直接带走鳍片热量后从机箱PCIe挡片侧排出，适配标准ATX机箱的前进后出风道逻辑。设计思路上优先考虑单PCB多核心的信号完整性边界，三颗核心沿板卡长度方向等距排布，预留足够的布线空间规避高频信号串扰，供电接口布置在板卡尾端，避免走线与核心散热区域产生干涉，同时兼顾多相供电回路的元件排布空间，每相供电的电容、电感元件都预留了对应的散热接触位，可通过导热垫直接贴合到主散热模组上，降低供电元件的工作温升。外形尺寸与安装边界方面，整卡长度适配全尺寸PCIe扩展槽位，厚度占用三个标准PCIe挡板位，为三风扇与三模组散热鳍片预留足够的堆叠空间，金手指位置完全符合PCIe x16插槽的标准尺寸规范，挡板侧预留视频输出接口的安装位，板卡顶部预留辅助供电接口的插拔操作空间，安装后不会与机箱内的CPU散热塔、内存模组产生位置干涉。需要明确的是，该结构属于概念性设计验证，并未做实际量产的PCB电路落地验证，核心是探索单PCB多GPU集成的风冷散热结构可行性，为后续多核心板卡的结构布局、散热方案选型提供三维结构参考，建模过程中严格遵循板卡类硬件的通用安装尺寸规范，所有结构边界都匹配标准台式机机箱的扩展位尺寸要求，散热模组的鳍片间距、风扇安装位都符合常规风冷散热的设计参数，供电元件的排布位置也参考了市售高端显卡的成熟布局逻辑，可作为同类板卡结构设计的参考原型，用于验证多核心布局下的空间利用率、散热路径合理性、安装兼容性等核心结构指标。
