汽车悬架用螺旋弹簧式减震器结构设计

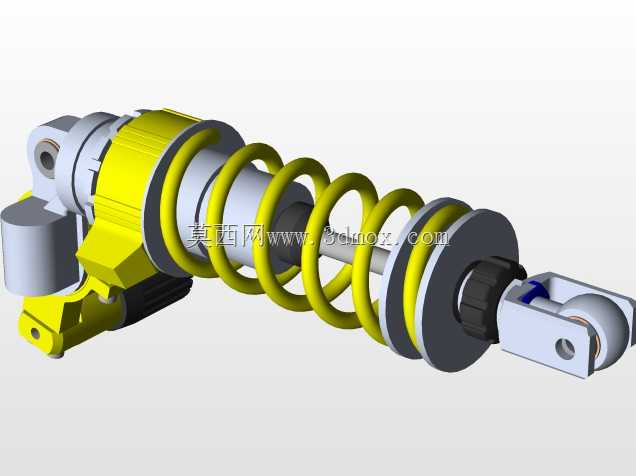

这款减震器主要应用于乘用车辆底盘悬架系统，布置在车轮与车架的连接点位，核心作用是过滤路面颠簸传递到车身的振动能量，避免弹簧吸震后往复弹跳带来的驾乘晃动感，同时保证轮胎与地面的有效接触附着力，提升车辆行驶过程中的操控稳定性与乘坐舒适度。从结构设计逻辑来看，整体采用螺旋弹簧与阻尼筒同轴集成的布局，上端设置带安装孔的连接支座，适配车架侧的铰接安装点位，下端采用球铰式连接结构，可适配悬架摆臂跳动过程中的角度偏移，避免运动干涉。螺旋弹簧选用等节距圆柱螺旋结构，簧丝直径与弹簧中径的匹配经过刚度校核，可承载对应轴荷下的静态支撑力，同时预留足够的压缩行程，应对颠簸路面的大冲击输入；阻尼筒作为核心阻尼构件，筒身与活塞杆的配合精度直接影响阻尼力输出的线性度，外部设置的多级缓冲挡盘，可在弹簧压缩到极限位置时提供硬限位，避免弹簧并圈冲击或阻尼筒撞底。设计过程中需要重点考量安装边界尺寸：上下安装点的中心距在静态额定载荷下需匹配悬架设计的初始高度，弹簧的外径尺寸需要避开周边悬架摆臂、转向拉杆、刹车管路的运动包络，预留至少10mm以上的安全间隙，防止车辆极限转向或最大跳动工况下出现部件磕碰。上端支座的安装孔位与连接螺栓的规格匹配对应车型的底盘安装标准，下端球铰的摆角范围需要覆盖悬架上下跳动、转向动作带来的最大角度偏移，保证连接部位始终处于自由受力状态，不会出现别劲卡滞的问题。阻尼筒外侧设置的防尘结构可阻挡路面泥沙、水渍进入活塞杆密封部位，延长密封件的使用寿命，减少阻尼油泄漏的故障概率。整体结构的受力路径经过优化，路面冲击从下端连接点传入后，先经过弹簧初步缓冲，再通过阻尼筒的节流孔阻尼作用将振动动能转化为热能耗散，剩余的平缓作用力再传递到车身结构，既不会让过硬的冲击直接传递到驾乘舱，也不会因为弹簧过软导致车辆过弯时侧倾过大、刹车时点头明显的问题。在建模过程中，各部件的配合公差需要严格按照机械设计标准设定，弹簧两端的磨平圈与支撑盘的贴合面需要保证足够的接触面积，避免局部应力集中导致弹簧早期断裂，活塞杆表面的粗糙度要求也需要在模型标注中明确，保证密封件的使用寿命。
