卧式带支腿多接口工业储液罐体设计

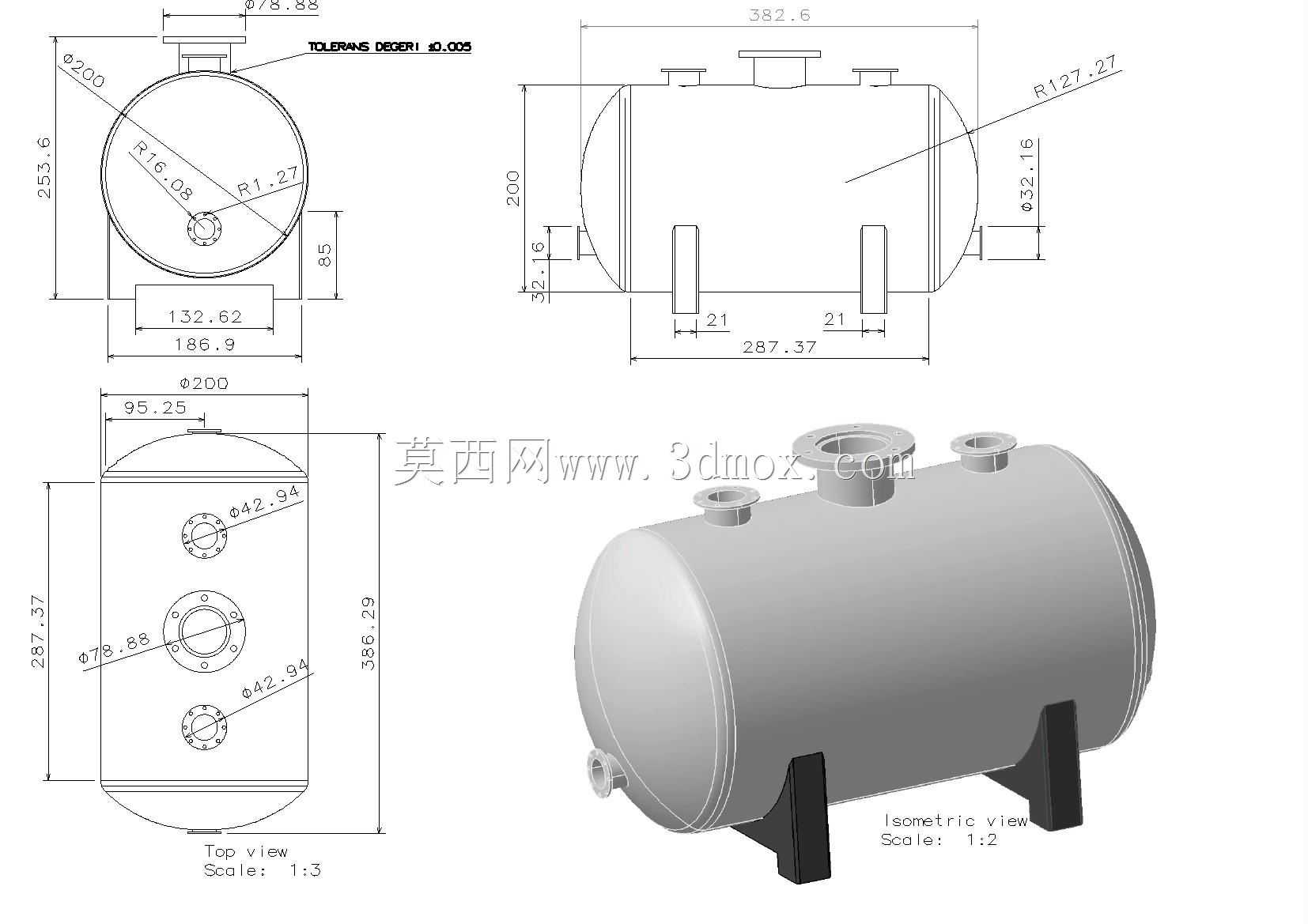

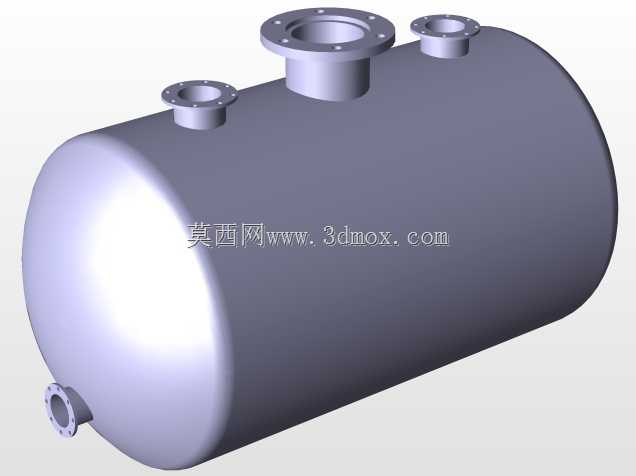

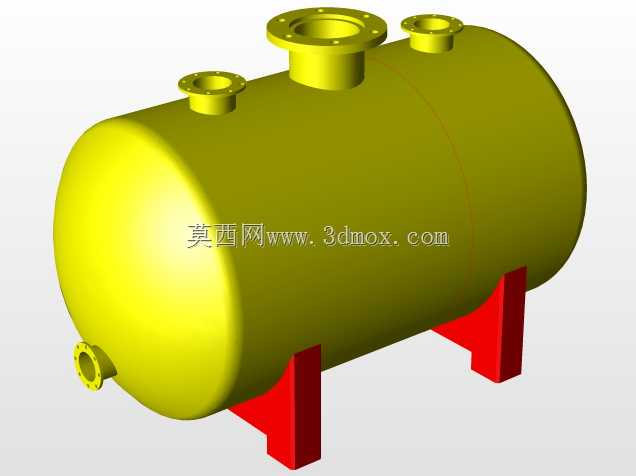

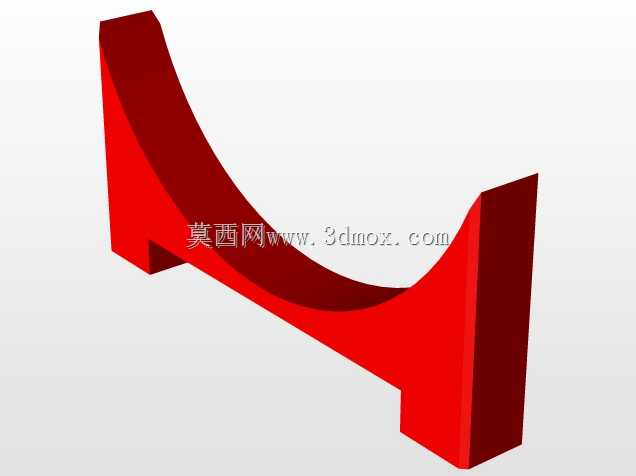

这款卧式储液罐体的设计，首先要匹配化工、水处理、轻工配料等场景的常压或低压流体存储需求，日常可用来暂存生产环节的液态原料、中间介质或是待处理的工艺水体，也可作为小型换热单元的缓冲腔体使用，适配多数中小型生产车间的流体中转工位。设计之初先确定了卧式布置的整体方案，相比立式罐体，它的重心更低，对安装地面的承重荷载要求更小，不需要做过高的设备基础，适合厂房层高有限、吊装能力不足的现场工况，日常巡检时观察顶部接口、操作阀门也更方便。罐体主体采用标准椭圆封头拼接圆柱形筒身的结构，这种结构的应力分布更均匀，筒身环向与轴向的受力差值小，在承受内压时不会出现局部应力集中的问题，筒身壁厚可根据实际存储介质的腐蚀性、工作压力做等强度调整，避免不必要的材料浪费。顶部设置的三个不同通径的法兰接口，分别对应不同的工艺功能：中间大口径接口作为主进料口，可对接大流量输送管道，满足快速进料的需求；两侧小口径接口可分别作为排气口、备用辅料添加口，或是安装压力表、液位传感器等检测仪表，端部下方的小口径法兰为排污口，安装时对准排污沟槽，可在设备检修、介质更换时彻底排空罐内残留积液，避免杂质堆积在罐底影响后续使用。支撑结构采用两个对称布置的鞍式支腿，支腿与罐身的接触位置做了贴合弧面处理，焊接时能保证足够的接触面积，分散罐体满液时的整体重量，支腿底板预留了螺栓安装孔，现场安装时可通过膨胀螺栓与混凝土地面固定，抵消介质进出时的冲击力，避免设备运行时出现移位。设计时特意控制了罐体的整体长宽高比例，筒身长度与直径的比值控制在3:1左右，既保证了足够的存储容积，又不会因为筒身过长导致运输时超宽，支腿的间距设置在筒身长度的三分之一等分点位置，符合卧式容器的支撑受力规范，避免筒身中部出现过大的挠度变形。所有法兰接口的密封面都采用突面结构，适配常用的非金属平垫片，安装时不需要特殊的配对法兰，通用标准管件即可直接对接，降低现场安装的配件采购成本。建模过程中对所有焊接位置都做了焊道示意，实际生产时可根据介质特性选择对应的焊接工艺，承压工况下可对焊缝做无损检测，保证罐体的密封性能。
