挖掘机铰接式动臂斗杆工作装置结构

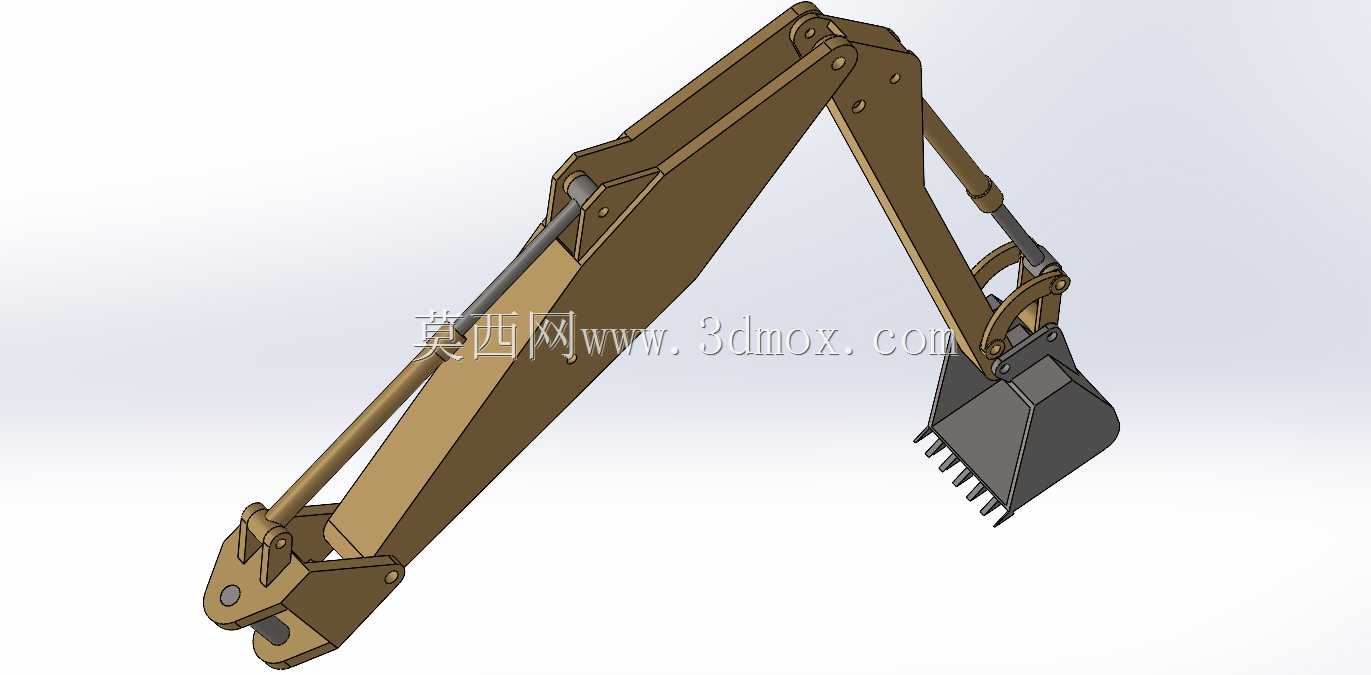

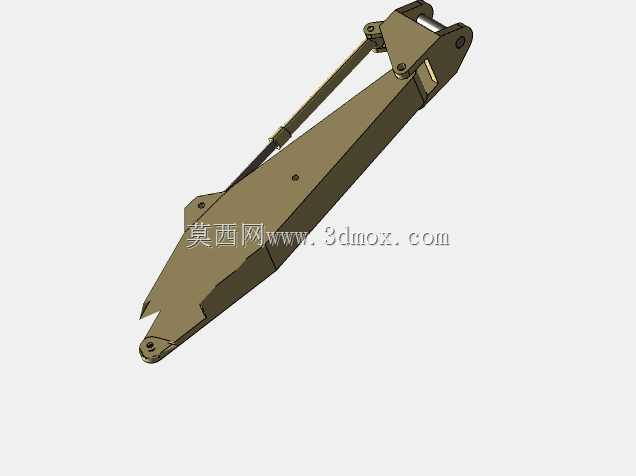

这套工作装置是中小型履带式挖掘机的核心作业执行端，适配10-15吨级整机平台，主要面向土方开挖、基坑修整、散料装卸、小型破碎作业等常见工程场景，在市政管网施工、农村宅基地整平、园林绿化土方作业、厂区物料转运等工况中承担核心作业功能。整套结构采用双摇臂铰接式布局，动臂根部通过两个同轴铰接销轴与上车架前端的动臂支座连接，铰接孔位预留了0.2mm的配合间隙，适配自润滑铜套的压装需求，安装时需保证两侧铰接孔同轴度误差不超过0.15mm，避免作业过程中出现偏载卡滞。动臂采用变截面箱型焊接结构，上盖板与下盖板选用不同厚度的低合金高强钢，下盖板靠近根部区域厚度比上盖板厚2mm，对应挖掘作业时的最大弯矩承载区域，腹板内侧每隔300mm设置一道加强筋板，筋板开有过焊孔与应力释放圆角，避免焊接应力集中导致的结构开裂。斗杆与动臂的连接位置设置了双限位块，当斗杆完全回收时，限位块与动臂前端的贴合面完全接触，抵消挖掘过程中产生的侧向冲击力，斗杆前端的铲斗铰接位采用双耳环结构，与铲斗上的单耳板配合，销轴采用带黄油嘴的密封式结构，可定期加注润滑脂降低铰接副磨损。配套的两组液压油缸分别对应动臂举升、斗杆收放动作，油缸缸筒端与结构件的连接采用关节轴承，可补偿结构件受力变形产生的微小角度偏差，油缸活塞杆端设置了防尘护套安装位，避免作业过程中泥沙、碎石刮伤活塞杆表面镀铬层。铲斗采用带斗齿的通用土方斗结构，斗齿座与斗唇采用焊接连接，斗齿为可更换式磨损件，斗体侧壁设置了侧刃板，提升边坡修整时的切削平整度，斗体背部焊接有加强筋，对应挖掘时的物料冲击区域。整套结构的各铰接点转动范围经过匹配计算，动臂举升角度范围为-15度到65度，斗杆相对于动臂的转动角度范围为-40度到120度，可满足最大挖掘深度6米、最大卸料高度5.2米的作业边界要求，安装时需保证各液压管路的排布与结构件运动轨迹无干涉，预留足够的管路弯曲半径，避免作业过程中管路被拉扯磨损。
