PC水冷系统蓄水池气泡管结构设计

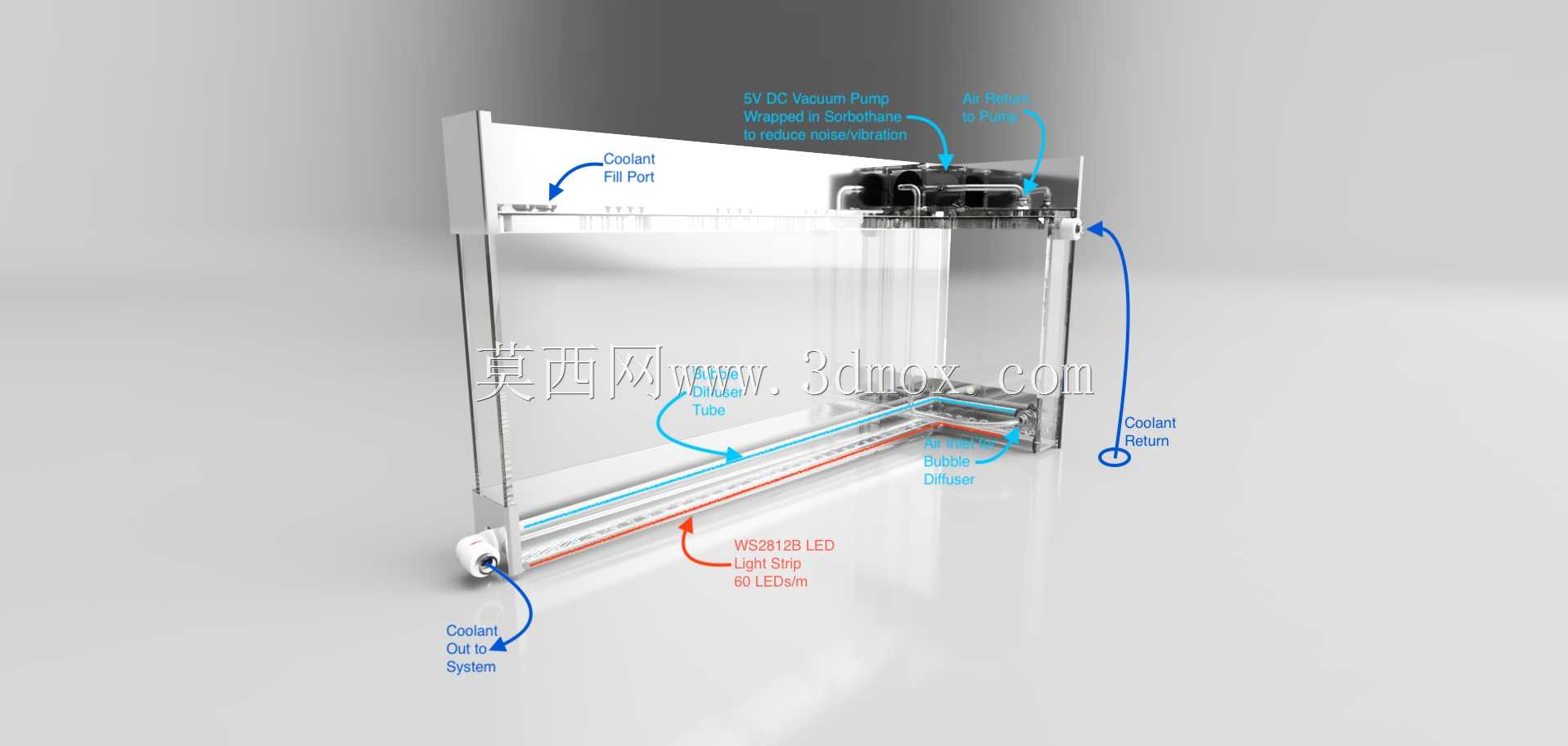

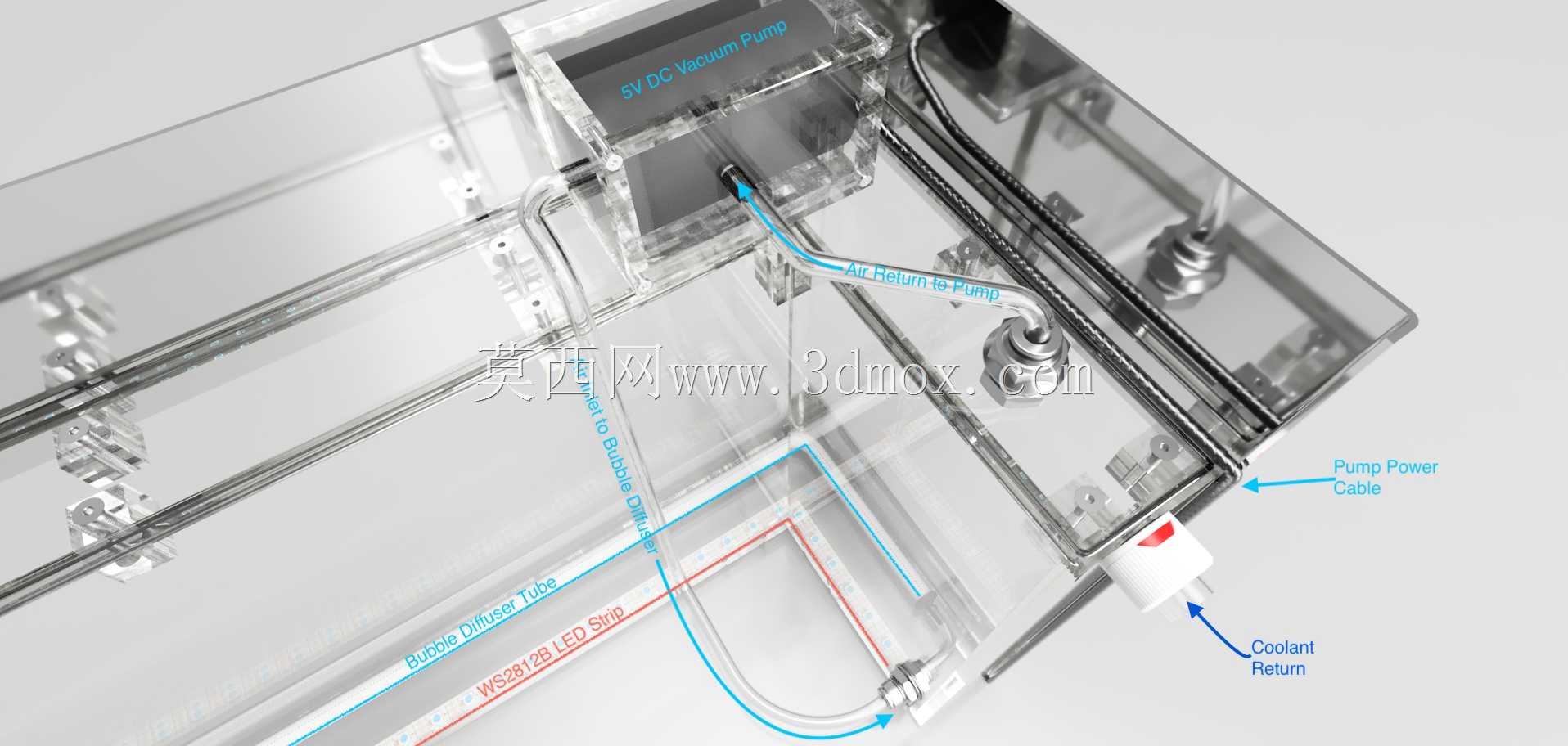

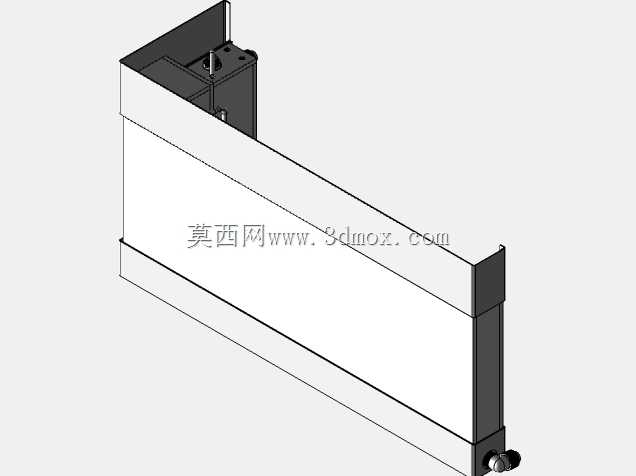

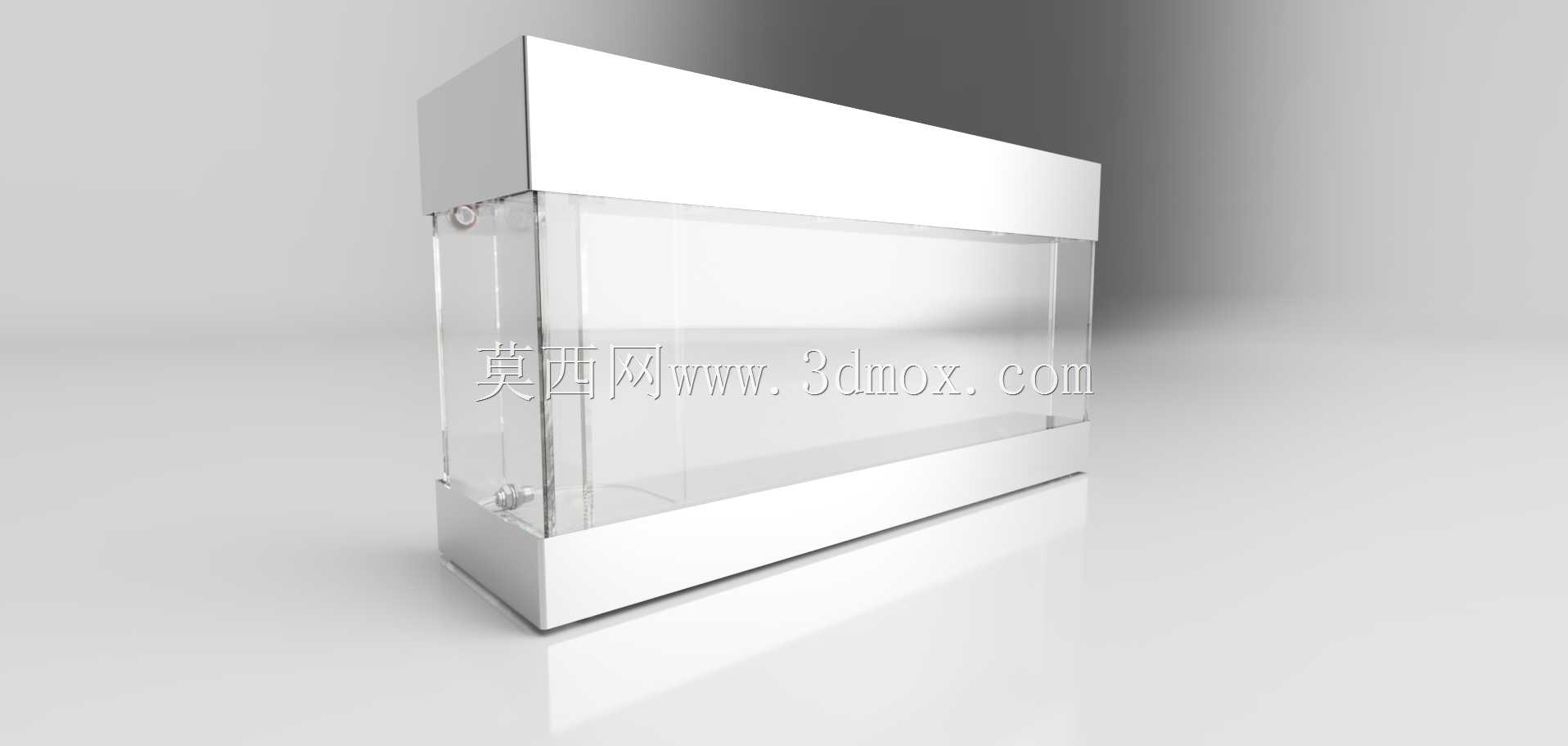

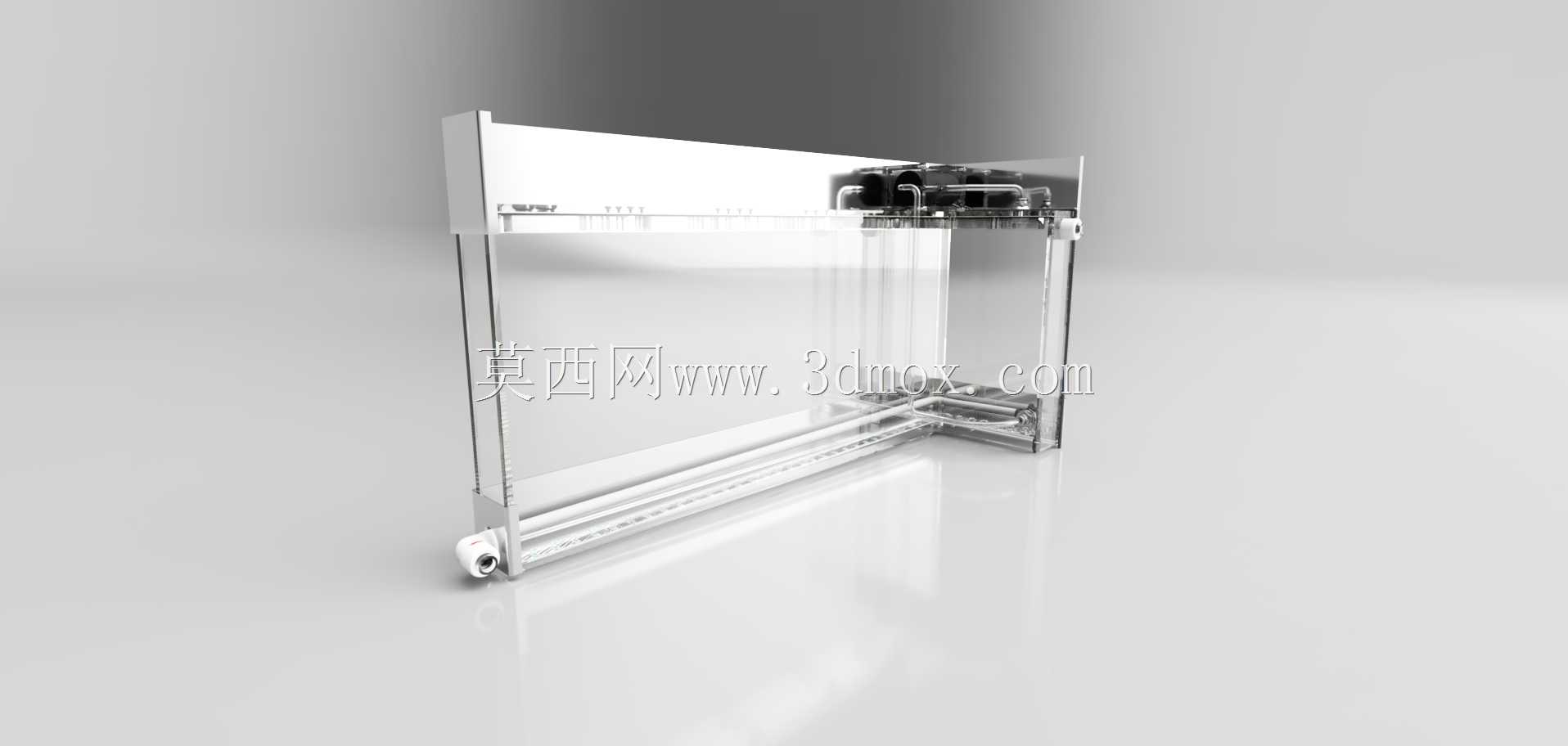

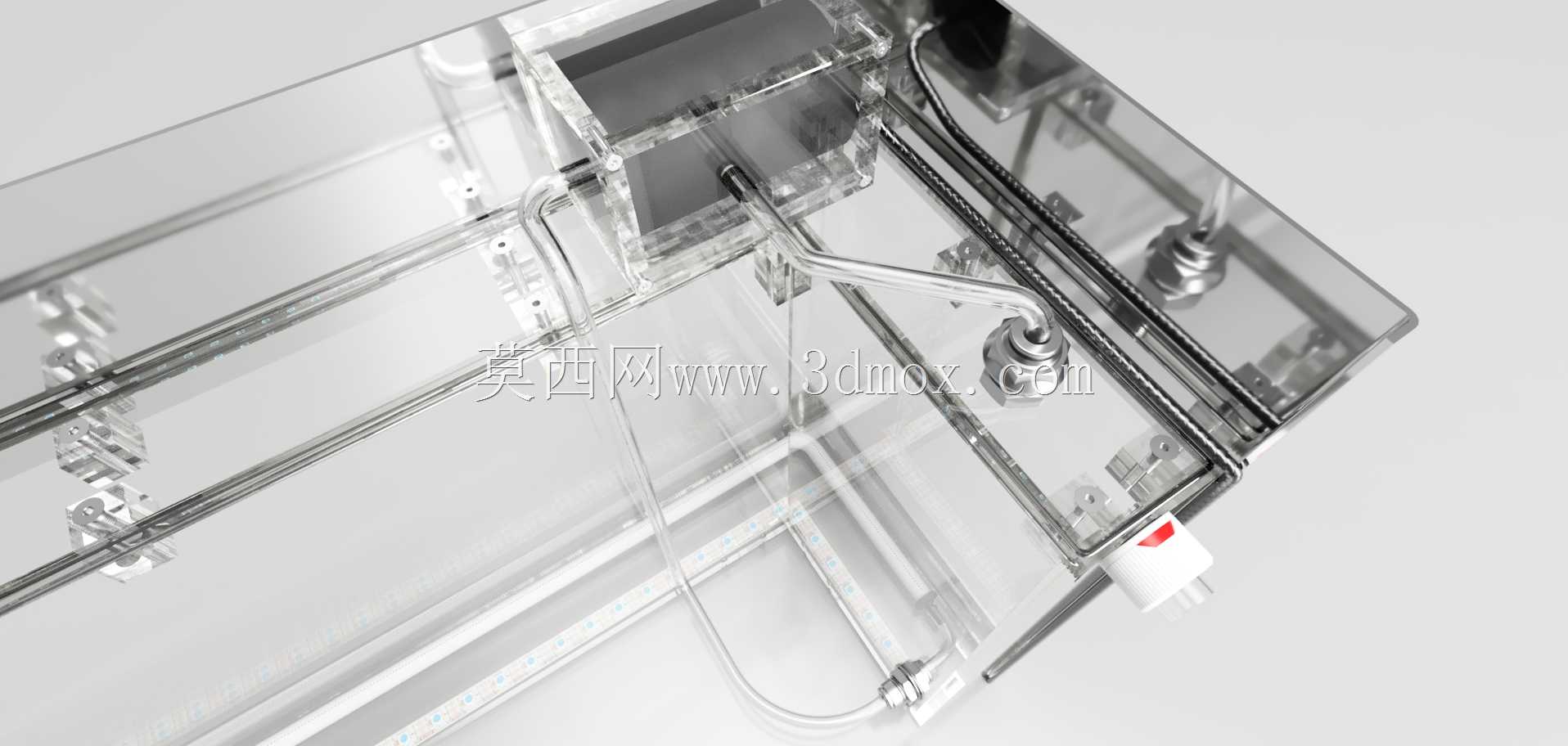

该结构主要应用于定制化高性能PC的水冷散热回路中，作为兼具储液、气泡可视化、回路稳压功能的集成部件，适配客厅摆放的HTPC类整机，兼顾散热功能与展示属性。设计之初需要解决两个核心回路的隔离问题：整个结构内部设置两个相互独立的并联流道，一条为冷却液循环通路，承担水冷系统的储液、缓冲、排气功能，另一条为独立空气通路，用于生成可视化气泡效果，两条流道之间采用完全密封的隔离结构，杜绝空气进入冷却液循环回路，避免水冷泵出现气蚀、循环流量不足的问题。整体外形采用长条形方正结构，上下两端为金属端盖结构，中间主体为高透明亚克力材质，既保证结构强度，又能清晰展示内部气泡流动效果，适配HTPC卧式摆放的安装空间，安装时需预留两端管路接头的操作空间，侧面无突出结构，可紧贴机箱内壁安装，有效利用机箱内部的狭长闲置空间。空气通路的进气端设置在结构下部，搭配微型气泵即可实现连续气泡输出，气泡沿透明腔体向上流动的过程中不会接触冷却液通路的密封面，密封结构采用嵌入式硅胶圈压合设计，上下金属端盖通过均布的锁紧螺丝压紧中间透明主体，密封压缩量控制在合理区间，既保证密封可靠性，又避免亚克力材质受压开裂。冷却液通路设置独立的进液和出液接头，接头位置与常规水冷管路规格匹配，可直接对接标准水冷软管，储液腔的容积设计兼顾缓冲能力与空间占用，能够容纳水冷回路热胀冷缩产生的体积变化，同时减少冷却液加注后的排气时间。结构的顶部空气通路设置排气孔，避免空气通路内部压力持续升高，冷却液通路顶部集成自动排气结构，可自动排出循环过程中析出的微小气泡，无需手动反复排气。透明主体的壁厚经过受力校核，能够承受水冷系统常规工作压力，不会出现长期使用后的开裂、渗漏问题，金属端盖做表面阳极氧化处理，避免长期接触冷却液产生腐蚀，适配常见的水冷冷却液成分。安装时需保证整体水平放置，确保气泡能够均匀沿透明腔体上升，获得均匀的展示效果，同时避免冷却液通路内的气泡残留影响循环效率，进出液接头的位置设计避开空气通路的气泡上升区域，减少冷却液流动对气泡展示效果的干扰。
