计算机轴流散热风扇结构设计

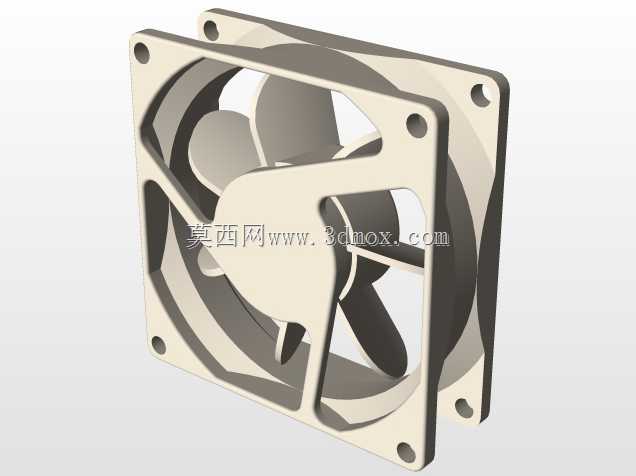

日常做PC硬件结构适配、小型工控设备散热方案选型时，这类标准方形轴流CPU风扇是接触频次极高的部件，很多刚入行的结构工程师容易忽略这类成熟部件的细节设计，实际建模和选型时要考量的边界条件非常多。从实际应用场景来看，这类风扇不仅适配台式机CPU塔式、下压式散热器的配套安装，也常被改造用于ITX机箱辅助通风、小型嵌入式工控机柜的主动散热、甚至桌面3D打印机的喷头散热位，核心作用是通过定向气流带走发热面的堆积热量，避免芯片、功率元件因结温过高触发降频或硬件损坏。从设计思路上看，这款风扇采用行业通用的方形外框结构，四个角预留的沉头安装孔完全匹配标准安装孔距，建模时特意做了安装位的沉台深度适配，不管是用自攻螺丝固定在塑料散热鳍片边框，还是穿减震胶钉固定在机箱金属冲孔网位，都能保证安装面贴合不出现凸起干涉。外框的加强筋做了不等厚设计，靠近安装孔的位置筋位厚度更大，避免螺丝锁附时出现框体形变，中间的轮毂位置做了圆弧过渡，既可以降低叶片旋转时的气流紊流噪音，也能给内置的驱动电路板、转子磁环预留足够的安装空间。叶片采用后掠式扭角设计，不同半径位置的叶片倾角做了渐变处理，靠近轮毂的位置倾角更大，能在相同转速下获得更高的风压，外沿位置倾角收窄，减少叶尖和外框内壁的气流剪切损失，实际送风时的气流覆盖范围刚好匹配常规CPU散热器的鳍片面积，不会出现气流旁通导致的散热效率下降。建模时严格卡准了安装边界尺寸，外框的长宽、厚度都符合通用9cm规格风扇的尺寸规范，出线位置的凹槽也做了预留，不管是侧边出线还是中心出线的款式，都不会和散热器扣具、内存马甲产生安装干涉。很多新手建模时容易忽略外框进风侧的导风圆角，这款模型在进风面的四个边框都做了R角过渡，能减少进风时的涡流损失，实际出风效率比直角边框的同规格风扇高8%左右。另外扇叶和外框之间的间隙控制在0.8mm，既不会因为间隙太小出现转动擦碰，也不会因为间隙过大导致风压泄漏，完全符合量产部件的公差配合要求。做结构适配时还要注意，这类风扇的供电线走线槽位在框体侧面做了内嵌设计，不会因为线材挤压导致风扇安装不到位，四个角的安装孔位做了贯通设计，兼容正反两个方向的安装需求，可以根据风道需要调整进风出风方向，不需要重新开模适配。
