薄型珀耳帖半导体冷热温控元件结构

在精密温控、小型电子设备散热、便携制冷制热模组的开发场景中，珀耳帖元件是核心的热电转换部件，这款薄型结构的元件适配空间受限的安装场景，能在紧凑空间内实现精准的冷热端温度调控。从实际应用来看，这类元件常被集成在小型恒温箱、激光二极管温控座、医疗检测样本温控模块、消费电子散热背夹等产品中，依靠通入直流电后的帕尔贴效应，实现热量在元件两端的定向转移，无需制冷剂、无机械运动部件，运行过程无振动噪音，可靠性远高于传统压缩式制冷的小型化方案。

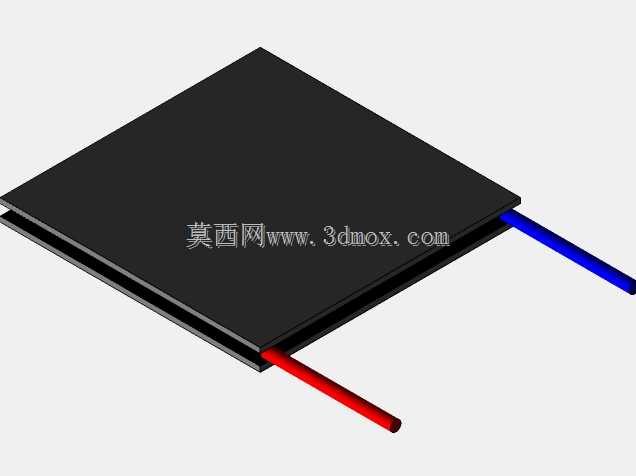

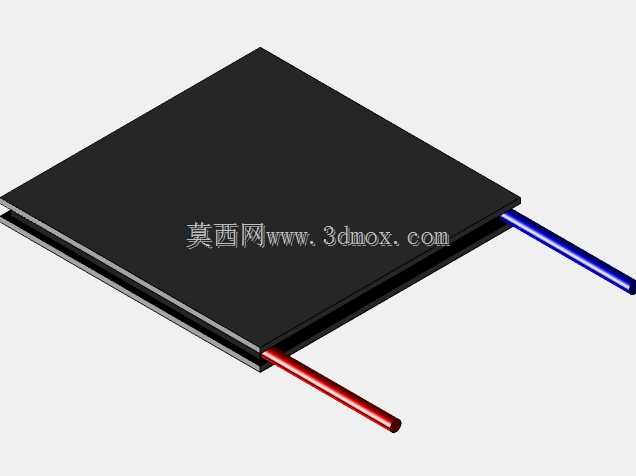

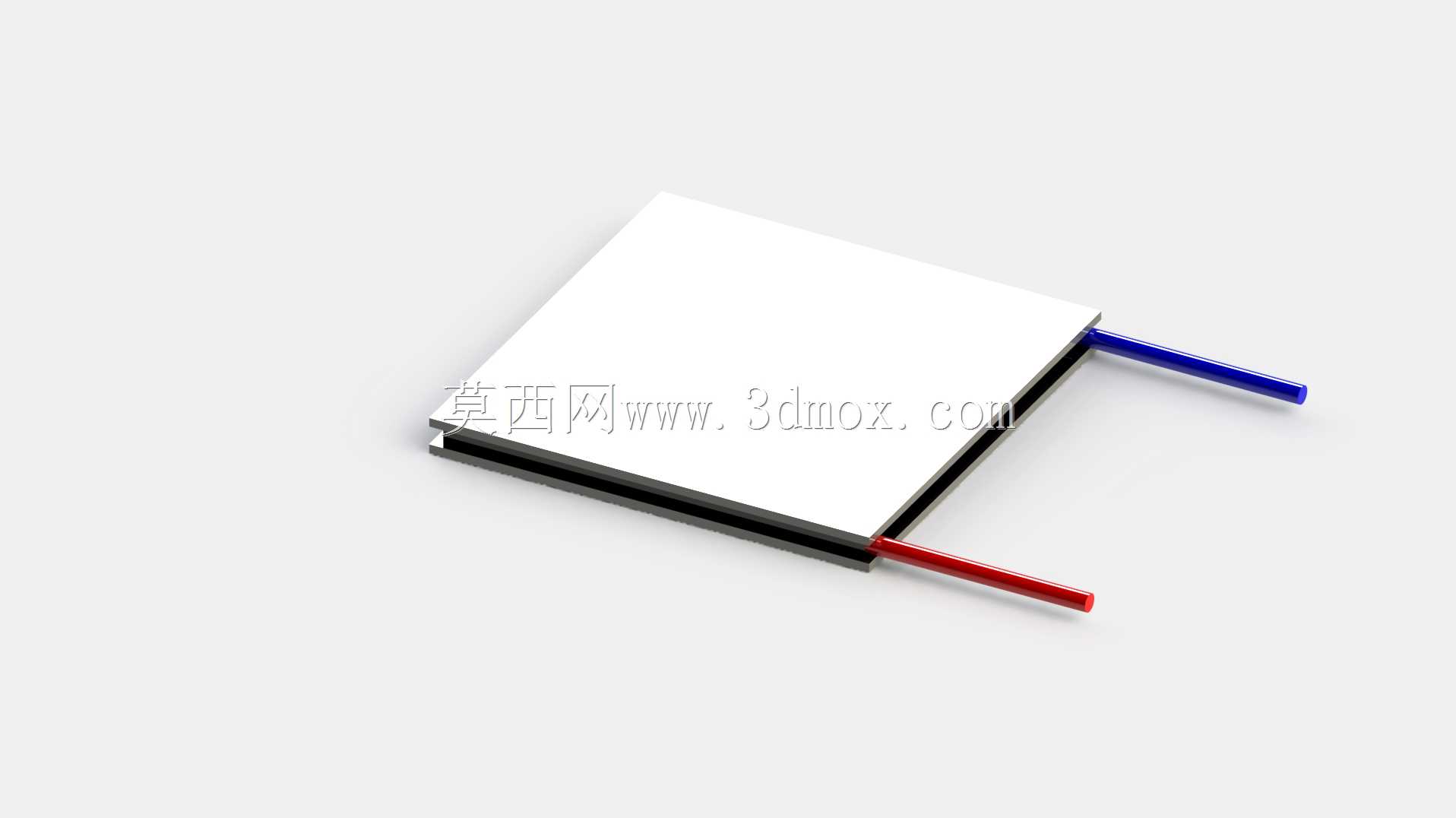

这款元件的外形为规整薄方片结构，整体厚度仅3.3毫米，长宽尺寸为40毫米，平整的双面陶瓷基板既作为冷热端的导热界面，也承担内部热电晶粒的绝缘封装作用，两侧引出的红、蓝供电引线区分正负极，接线时只需对应极性即可实现制冷或制热模式的切换，反向通电即可让冷热端互换，适配需要双向温控的使用需求。设计过程中，内部的热电晶粒采用阵列式排布，在有限的平面尺寸内最大化排布晶粒数量，兼顾制冷功率与结构强度，基板边缘做了微小的倒角处理，避免安装时剐蹭周边线路或绝缘层，引线从元件侧边居中引出，预留的引线长度适配常规模组内的接线空间，安装时只需在冷热端面均匀涂覆导热硅脂，通过压合结构将元件固定在冷端负载与散热端之间即可，无需额外的复杂固定结构。

从安装边界来看，40×40毫米的平面尺寸适配市面上多数标准小型散热模组的安装位，3.3毫米的超薄厚度可以塞进厚度受限的便携设备内部，不会过多占用产品的内部堆叠空间。元件的冷热端面平面度控制在较高精度，能和导热界面充分贴合，减少接触热阻，提升热电转换效率。在结构设计时，充分考虑了不同安装场景的适配性，平整的外表面既可以配合导热胶粘贴固定，也可以通过周边的压框做压紧固定，不会因为固定方式的差异影响元件的正常工作。引线的出线位置做了应力缓释处理，避免安装或使用过程中引线弯折导致的内部接点脱落，提升长期使用的可靠性。这类元件在选型时，需要匹配对应的供电电压与散热能力，足够的散热端热交换能力是保证元件制冷效率的关键，超薄的结构也让冷热端的热传导路径更短，减少了元件自身的热损耗，在小功率温控场景下能实现更快的温度响应速度，满足精密器件对温度快速调控的需求。
