玻璃纤维非金属地雷探测桁架结构设计

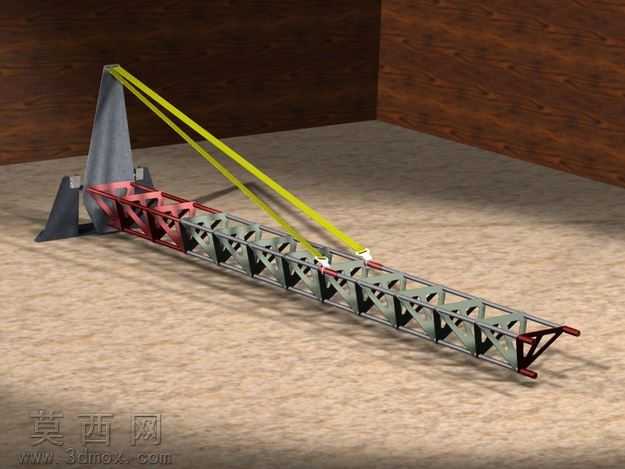

本作品采用三维建模软件完成全参数化结构设计，整体为无金属部件的非金属桁架方案，主体依托pretuded玻璃纤维材质完成全部受力构件搭建，从根源上规避金属部件对地雷探测作业的信号干扰问题。建模阶段采用自底向上的装配逻辑，先完成单组三角形桁架单元的参数化建模，通过线性阵列配合节点位置微调完成整段桁架主梁的搭建，所有桁架腹杆与弦杆的连接节点均做圆角过渡处理，避免应力集中导致的结构失效。模型渲染阶段采用写实材质方案，玻璃纤维杆件赋予半哑光带细微纤维纹理的复合材质，拉索部分采用高张力黄色尼龙纤维材质，后端锚固支座赋予粗糙混凝土质感，地面采用沙土地面材质搭配环境漫反射光影，完整还原装置在野外作业场景下的真实视觉效果。结构设计上，整体采用斜拉张紧式桁架方案，仅通过3处竖向锁紧定位点即可完成整段桁架的组装与锁止固定，无需额外金属紧固件，斜向布置的高强度纤维拉索从桁架前端延伸至后端高耸锚固支座，通过预紧力张拉抵消桁架前端作业端的下挠变形，保障探测作业过程中的结构稳定性。设计思路围绕地雷探测的特殊作业需求展开，摒弃传统金属桁架的材料方案，全部采用非金属复合材料制作，除车辆附件外无任何金属零部件，避免金属材质触发地雷引信或干扰探测信号，桁架结构本身具备优异的比强度，在保证整体结构刚度的前提下实现极致轻量化，便于野外作业时的快速转运与架设，除地雷探测作业外，该桁架结构也可经过适配改造用于其他需要无金属结构的特殊检测、临时支撑作业场景，建模过程中对所有杆件的受力路径做了模拟优化，确保每一处杆件的材料性能都得到充分利用，无冗余结构设计。
