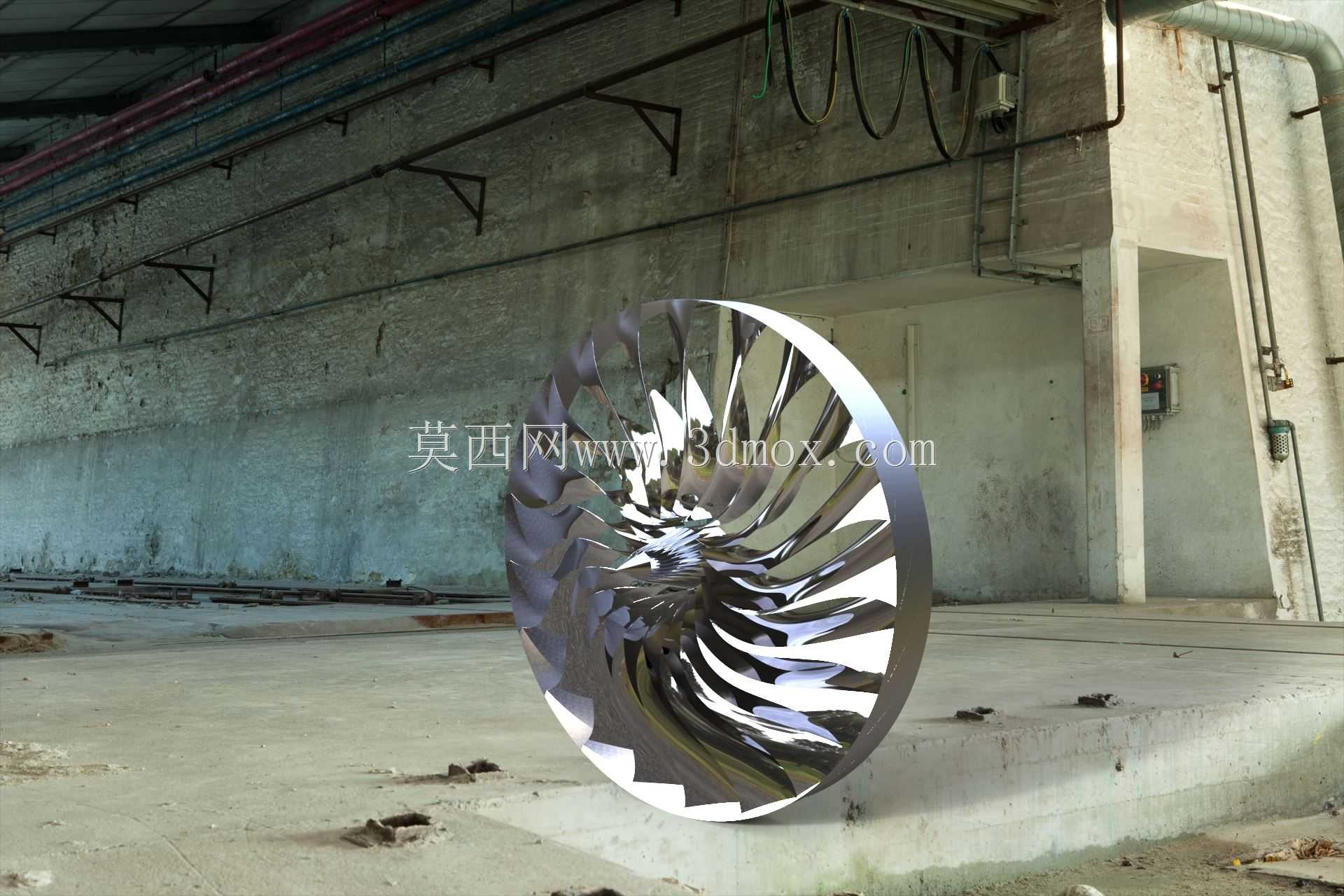

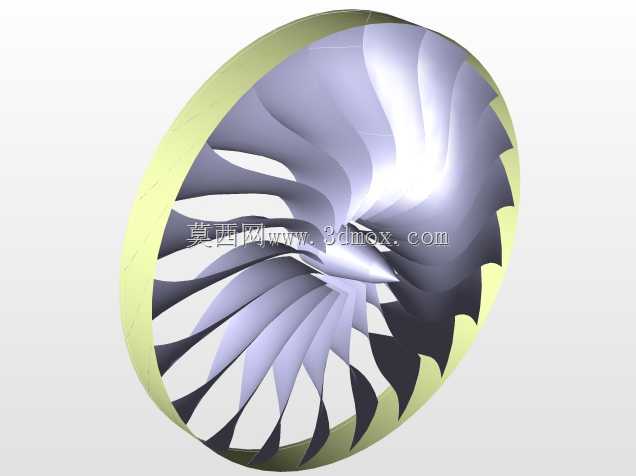

航空喷气式发动机涡轮风扇结构设计

这款涡轮风扇是航空喷气发动机前端核心做功部件，主要承担进气预压缩与气流导入功能，在民用大涵道比涡扇、军用小涵道比涡喷动力系统中都属于核心动部件，直接决定发动机进气效率、压气机入口流场均匀性，甚至影响整机推重比与燃油经济性。从实际工况来看，风扇工作时处于发动机最前端，直面高空高速来流，既要承受大转速下的离心载荷，还要应对鸟撞、砂石吸入等极端冲击工况，同时叶片表面的气流附面层控制直接关系到压气机喘振裕度，因此设计过程中对曲面精度、结构强度、气动外形的匹配度要求极高。设计阶段首先要匹配发动机整机的流量需求，确定风扇的整体外径与轮毂比，轮毂比的选取需要平衡叶片根部长短与流道收缩率，既要保证根部有足够的强度储备应对离心拉应力，也要避免流道收缩过快导致气流分离。叶片的型线设计采用三元流理论迭代，从叶根到叶尖的翼型截面弦长、安装角、弯掠角度逐段调整，叶尖部分采用小后掠设计降低激波损失，叶根区域加大截面厚度提升抗弯抗扭能力，每一段截面的扭转角度都经过流场仿真验证，保证不同半径处的气流出口角均匀匹配下游压气机导叶的入射角度，减少流动损失。从安装边界来看，风扇整体为轮盘一体化铣削结构，中心定位孔与发动机低压转子轴采用过盈配合加端面键传扭，轮盘后端的安装边与低压压气机一级轮盘对齐，保证转子系统的同轴度，安装时需要严格控制轮盘端面跳动量，避免高速运转时产生不平衡振动。叶片的叶尖与机匣之间预留有微米级的冷态间隙，兼顾运转时热膨胀、离心伸长后的碰磨风险与间隙漏气损失，间隙过大会导致叶尖漏气降低压比，间隙过小则容易在热态工况下发生叶尖刮蹭机匣的故障。实际应用中，这类风扇结构除了航空动力场景，经过尺寸缩放与材料调整后，也可用于地面燃气轮机、大型工业通风增压设备的叶轮设计，其曲面建模思路、离心强度校核方法、流固耦合仿真逻辑对同类旋转叶轮设计都有参考价值，建模过程中对叶片曲面的G2连续处理、轮盘过渡圆角的应力集中优化，都是结构设计中需要重点把控的细节，轮盘与叶片衔接的区域采用大圆角光滑过渡，避免直角区域产生应力集中，降低高周疲劳失效的风险。
