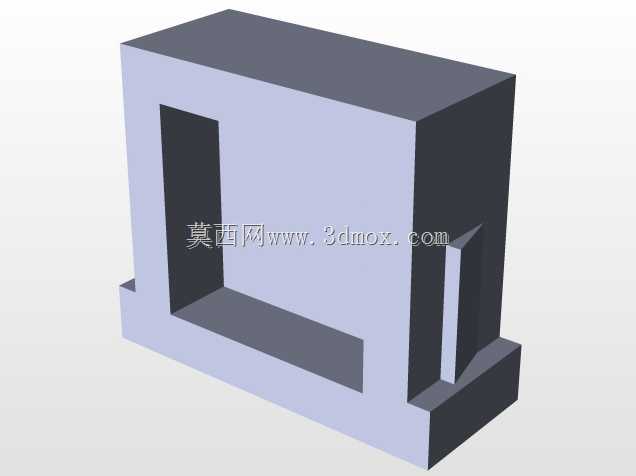

板载卧式8P8C网络接口插座结构设计

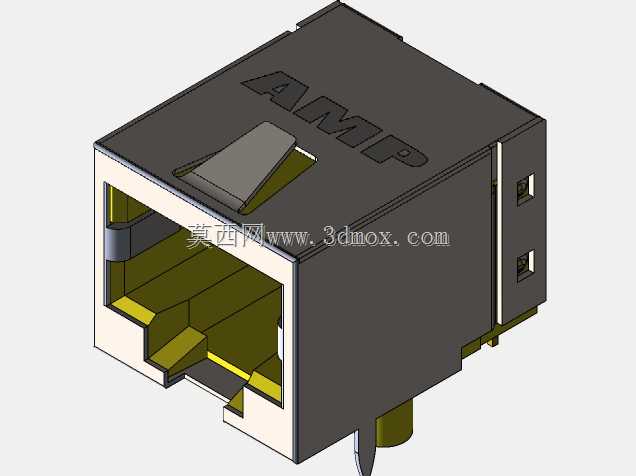

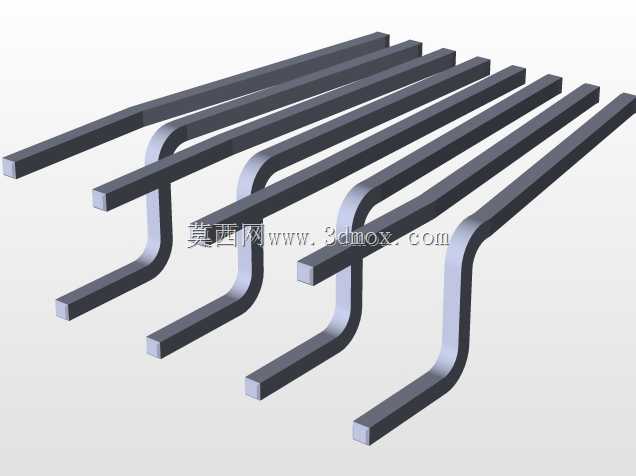

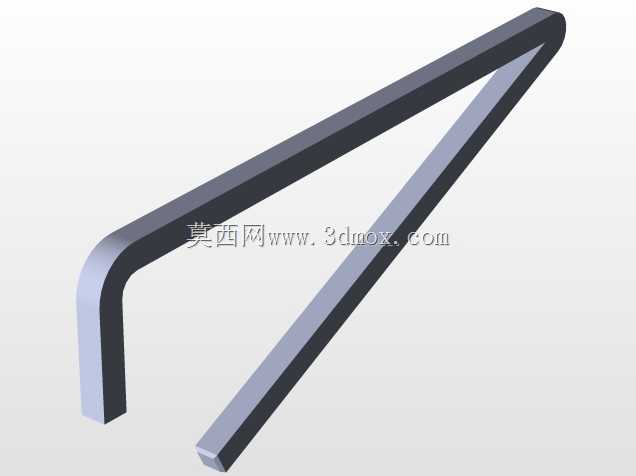

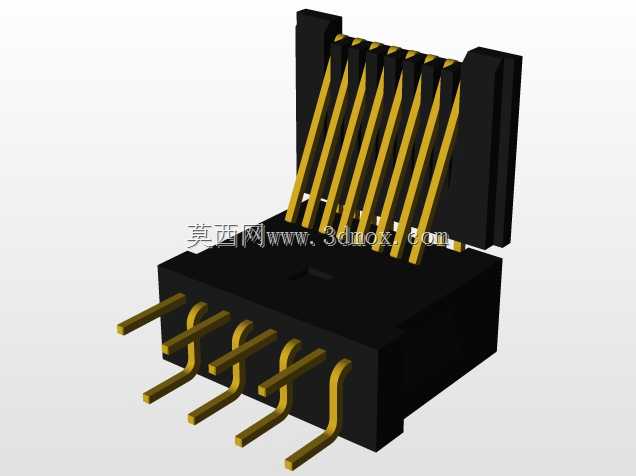

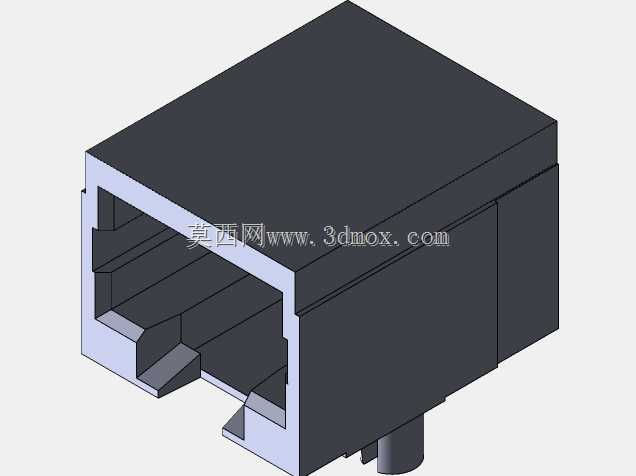

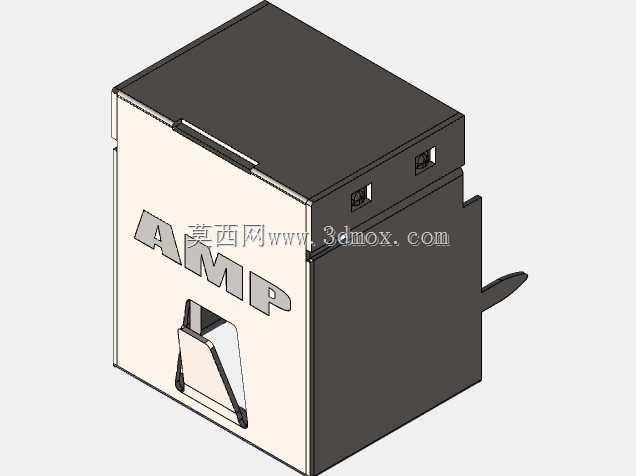

这款8P8C网络接口插座是以太网链路中终端设备与布线系统对接的核心接插部件，日常在工控主板、网络交换机、路由器、嵌入式控制板、工业网关等设备上随处可见，承担着差分信号稳定传输、物理链路锁固的核心作用，是有线网络通讯场景里用量极大的板载连接部件。从实际选型适配的角度看，这类卧式板载插座的安装边界直接决定了PCB布局的空间预留，插接口端面需与设备外壳的开孔精准对齐，偏差超过0.5mm就会出现水晶头插接卡滞、弹片无法正常锁止的问题，底部插脚的焊盘位置严格对应PCB表层的走线布局，两侧的固定焊脚需承受至少500次插拔的侧向应力，不会出现焊盘脱落、插座歪斜的故障。设计过程中首先要匹配水晶头的插合尺寸公差，插口内部的导向槽做了1.5度的导入斜角，即便水晶头插接时存在小幅偏斜也能顺利滑入到位，不会出现针脚顶弯、接触不良的问题；顶部的弹性锁扣让位槽深度经过反复校核，水晶头插入后弹片能完全卡入槽位，拉拔力控制在20N-30N区间，既不会因为外力拉扯轻易脱落，也不会因为锁止力过大导致拆卸困难。金属屏蔽外壳采用一体化折弯结构，接缝处做了连续导通处理，能够有效阻隔外界电磁干扰对高速网络信号的影响，外壳两侧预留的接地焊脚直接连接PCB的接地层，可将静电、浪涌干扰直接泄放，避免信号串扰影响传输稳定性。插口内部的8根接触金针采用错位排布，相邻针脚的间距满足差分信号阻抗匹配要求，金针的接触部位做了弧形凸起设计，与水晶头金片的接触压力保持在合适区间，即便经过上千次插拔，接触电阻依然能控制在标准范围内，不会出现丢包、断连的问题。插座尾部的针脚采用弯脚设计，焊接端贴附在PCB表层，波峰焊过程中焊锡能够均匀浸润焊盘，不会出现虚焊、连焊的问题，针脚的长度经过严格控制，焊接后不会穿透PCB影响背面元器件布局。外壳上的导向定位柱与PCB上的定位孔采用间隙配合，装配时能够快速定位，不需要反复调整位置就能保证插座的安装精度，大幅提升SMT贴片或者手工焊接的装配效率。从实际应用的反馈来看，这类带屏蔽结构的8P8C插座在工业现场的复杂电磁环境下表现更稳定，相比无屏蔽的款式，信号传输的误码率能降低一个数量级，适合在工厂自动化控制、户外通讯设备、高频数据传输的场景下使用。
