鼠标用欧姆龙小型微动开关结构设计

做消费电子结构设计的工程师大多对这类小型微动开关不陌生，尤其是做外设类产品选型时，这类元件的安装边界、触发手感直接决定终端产品的使用体验。这款微动属于常见的三脚直插式结构，日常除了大量应用在常规鼠标的左右按键、侧键触发位，也常被用在小型工控设备的行程止动位、3D打印机的限位触发端，甚至部分小型手持检测设备的按键触发结构里，适配场景覆盖消费电子到轻型工业控制的多个小行程触发需求。

从结构设计逻辑来看，这类微动的核心是通过内部弹片的形变实现通断触发，外壳采用阻燃黑色工程塑料注塑成型，兼顾绝缘性能与结构强度，顶部突出的弧形触发钮是受力输入端，按下时的行程差控制在极短范围内，能实现快速通断，避免触点拉弧延长使用寿命。三个引脚的排布完全遵循直插PCB的通用间距设计，中间引脚为公共端，两侧分别对应常开、常闭触点，设计PCB封装时不需要额外做定制化调整，直接套用通用小微动的封装库即可完成布局，能大幅缩短硬件设计的周期。

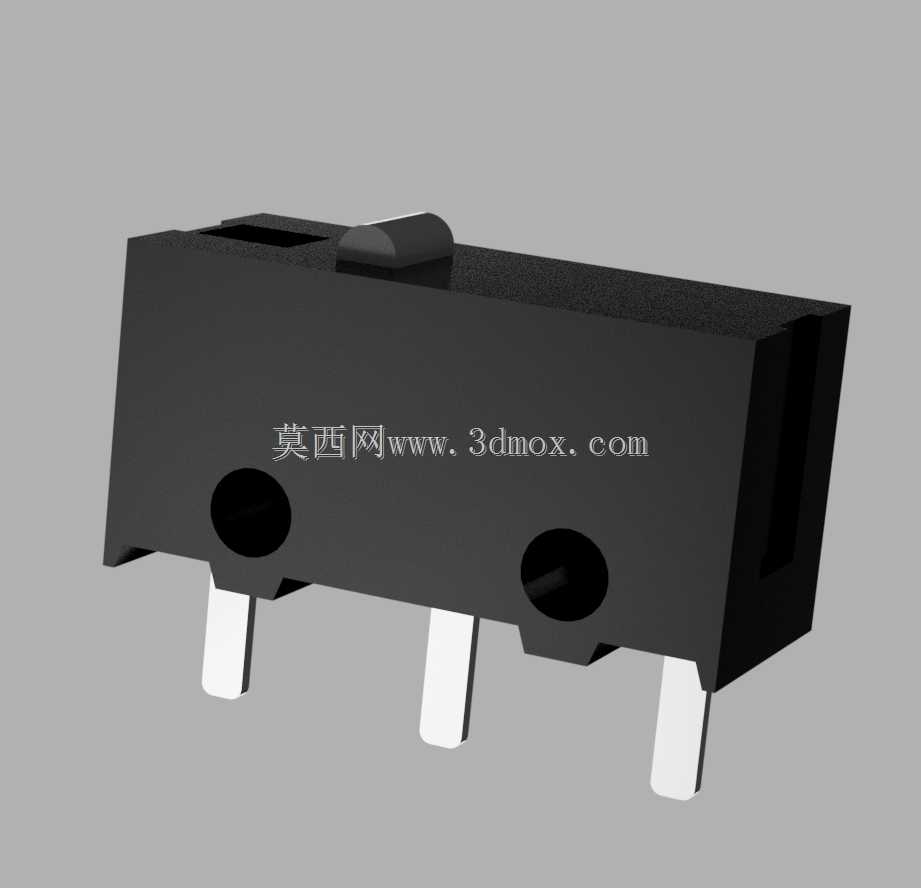

外形尺寸上，本体长宽高控制在12.75mm×5.75mm×6mm的紧凑范围内，本体两侧预留的两个圆形定位孔，是给需要额外加固安装的场景准备的——比如部分高频率点击的游戏鼠标，会在微动对应位置加设定位柱穿过这两个孔，避免长期点击后微动移位导致触发手感变化；如果是普通贴片或者直插焊接的场景，仅靠三个引脚的焊盘强度就足够固定，不需要额外加装固定结构。

做三维建模复刻这类元件时，要特别注意触发钮的突出高度与按压行程的匹配，不能把触发钮做死，要预留出按压活动的间隙，不然装配到整机做干涉检查时会出现误判；同时引脚的伸出长度、折弯角度也要严格对照实物参数，不然生成PCB后会出现插装不到位的问题。另外外壳的分模线位置、定位孔的同轴度细节，也会影响模型做虚拟装配时的真实度，尤其是做整机结构验证时，这些细节的偏差可能导致安装位的间隙计算出错，最终打样时出现装配干涉。这类小型元件虽然结构不复杂，但作为整机里的触发执行部件，建模精度直接影响后续结构验证的有效性，不管是做外设产品设计还是小型自动化设备的限位结构选型，这类标准件的精准模型都能帮工程师减少很多反复核对尺寸的工作量。
