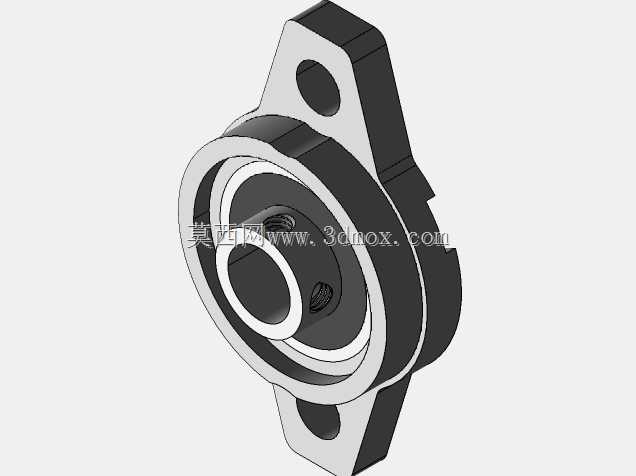

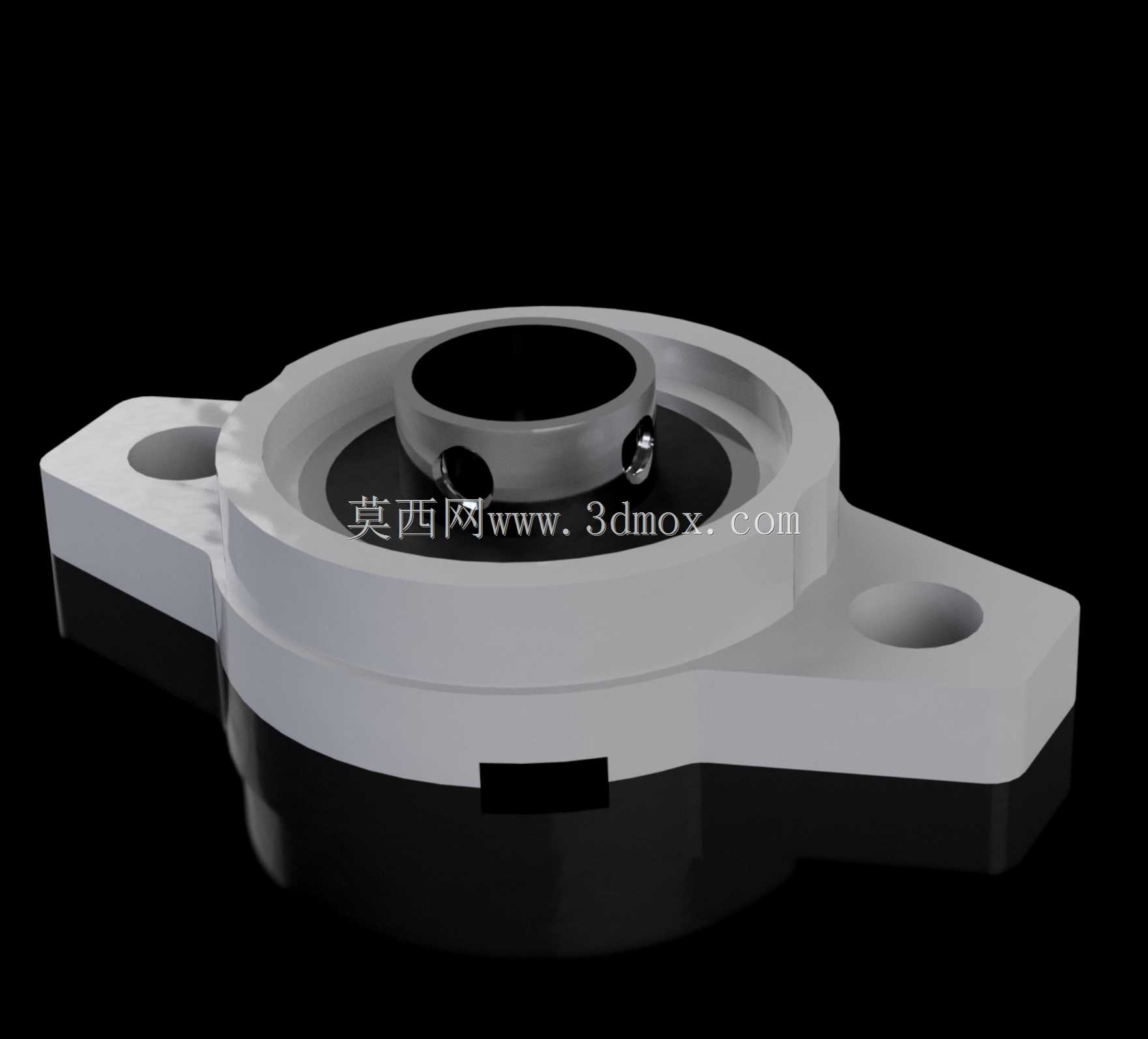

KFL000菱形带座外球面轴承结构

　　做小型输送线、桌面级自动化工位改造的时候，经常会遇到轻载转轴的支撑需求，这类场景不需要重载滚子轴承的高承载冗余，也没必要用复杂的剖分式轴承座增加装配成本，KFL000这类菱形枕式带座轴承就是适配这类场景的典型零件。从实际装配逻辑来看，这类轴承的核心优势是把轴承外圈的定位、安装基座的功能集成在一个压铸锌合金或者铸铁座体上，不需要额外加工轴承安装孔的配合公差，只需要在安装基板上打两个对应安装孔，穿螺栓锁紧就能完成转轴的径向支撑，大幅降低小型设备的机架加工精度要求，很多轻工设备、食品输送线的从动辊支撑、小型风机的转轴固定都会优先选这类结构。

　　从结构设计细节来看，这个型号的轴承内孔为12mm，适配直径12mm的光轴，内圈带有顶丝结构，装配的时候把轴穿入内孔之后，拧紧内圈上的两个紧定螺钉，就能把内圈和轴完全锁死，避免轴转动的时候和内圈出现打滑跑内圈的问题，相比需要过盈配合压装的深沟球轴承，这种顶丝锁紧的结构对装配工人的技能要求更低，不需要加热轴承或者用压床工装，现场拆装维护的时候只需要内六角扳手就能完成更换，非常适合需要频繁调整轴位、或者后期维护频次高的设备场景。座体采用菱形法兰结构，两个安装孔分布在轴承中心的两侧，安装孔中心距是这个零件最核心的安装边界尺寸，设计安装板的时候不需要加工沉台或者止口，只要保证两个安装孔的位置度在0.2mm以内，就能保证轴承安装之后轴的回转同轴度，相比圆形法兰的带座轴承，菱形结构的占用空间更小，在安装空间局促的小型设备里布局更灵活，不会因为座体的圆弧轮廓和周边的钣金、型材产生干涉。

　　从功能特性来说，这类带座轴承自带的外球面结构和座体的内球面是自适应配合的，也就是说如果安装板的两个安装面存在轻微的角度偏差，或者轴加工的时候存在轻微的挠度变形，轴承的内外球面可以自动微调角度，补偿安装或者加工带来的同轴度误差，避免轴在转动的时候因为别劲产生额外的径向载荷，延长轴承的实际使用寿命。很多新手工程师在做小型设备的时候容易忽略这个调心特性，硬要把轴和轴承座的同轴度做到零误差，反而增加了不必要的加工成本，实际上这类轻载带座轴承允许0.5度以内的角度偏差，只要安装的时候螺栓锁紧力矩均匀，完全可以正常运转。座体的下部是封闭式的结构，可以阻挡大部分的粉尘、碎屑进入轴承内部，相比开放式的轴承座，在木工机械、包装机械这类有少量粉尘的场景里，不用额外加装密封端盖就能满足基础的防护需求，如果是有淋水或者多粉尘的恶劣场景，也可以在座体的注油孔位置加装黄油嘴，定期补充润滑脂，进一步延长维护周期。

　　实际选型的时候需要注意，这个型号的轴承属于轻载系列，额定动载荷在几千牛级别，只适合传递扭矩不大、径向载荷较小的转轴支撑，比如输送带的从动辊、小型同步带轮的支撑轴、检测设备的旋转工位轴，如果是重载冲击载荷的场景，比如冲压设备的送料轴、重型输送机的传动辊，就需要选更大规格或者铸钢座体的带座轴承，不能只看安装尺寸匹配就盲目选用。另外在建模装配的时候，要注意预留出紧定螺钉的操作空间，很多新手把轴承座贴在钣金壁安装，结果装好之后内六角扳手伸不进去，没法拧紧顶丝，最后只能拆下来重新调整安装位置，正确的设计逻辑是在轴承座的顶丝对应位置预留扳手操作缺口，或者把轴承座安装在距离立板至少15mm的位置，保证装配工具可以正常操作。还有座体的安装孔是光孔，设计的时候要根据选用的螺栓规格确定孔的大小，一般M6的螺栓对应6.5mm的安装光孔，安装的时候加平垫和弹垫，避免设备运行过程中螺栓松动导致轴承移位。

　　从建模的细节还原来看，这个结构需要把座体的压铸圆角、轴承外圈的防尘盖、内圈的顶丝孔都做准确，尤其是两个安装孔的相对位置、内孔和安装面的高度尺寸，这些都是直接影响装配的关键尺寸，不能只做外观的大致轮廓。很多网上下载的同类模型只做了外形，忽略了顶丝的位置、安装孔的沉头深度，实际导入装配体的时候就会出现干涉，没法直接用于工程出图或者装配仿真。这个模型的尺寸修正过程也贴合实际工程场景，最初容易把内孔尺寸误判为10mm，实际核对样本之后确认是12mm，这类细节错误在实际选型里很常见，很多工程师采购的时候只看座体外形差不多就下单，结果买回来内孔和轴径不匹配，耽误装配进度，所以不管是建模还是选型，核心的配合尺寸一定要反复核对样本参数，不能凭经验估算。
