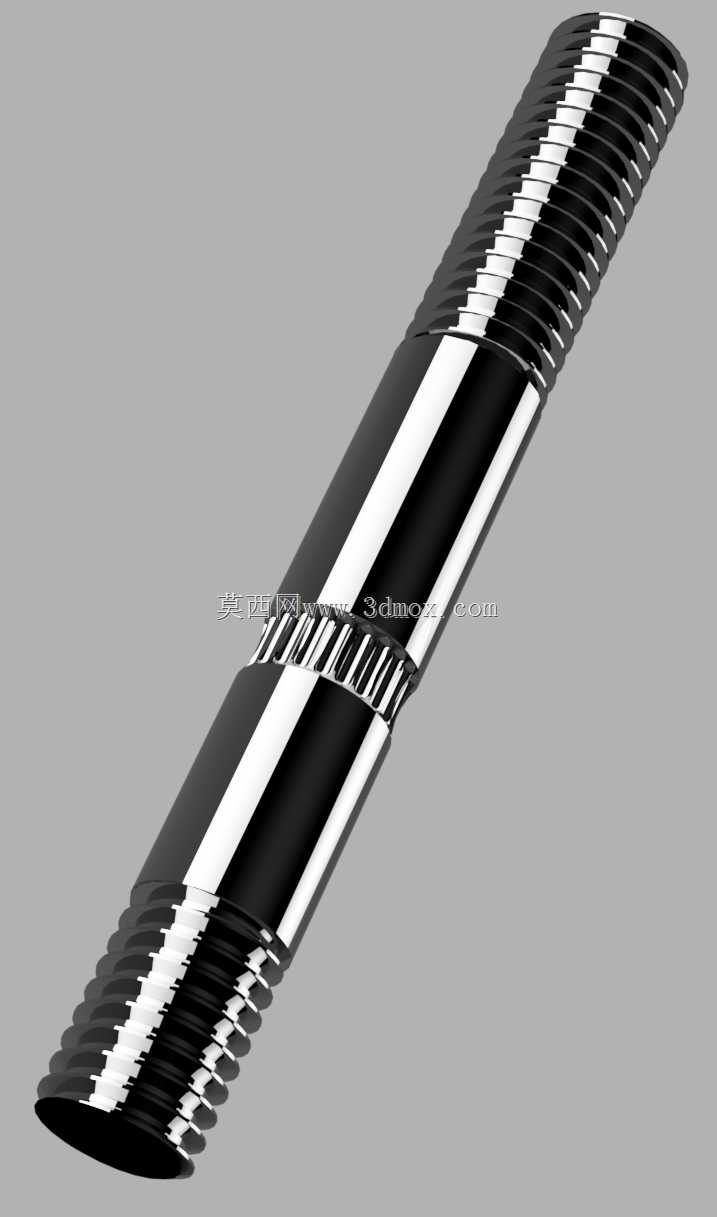

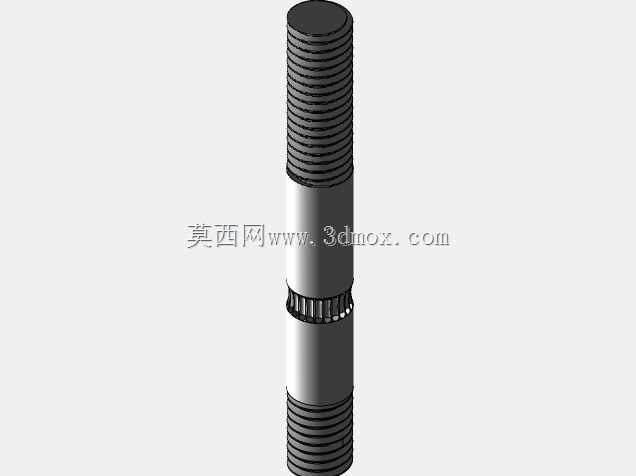

E3D Hobb Goblin8mm传动滚齿轴结构

　　这款滚齿轴属于精密传动类核心零件，主要适配小型挤出类设备的动力传输链路，在桌面级熔融沉积成型设备的进料端承担动力传递与进料辊的双重作用，日常运行过程中需要持续承受进料阻力带来的径向载荷，同时要保证齿形啮合的同轴度误差控制在极小范围内，避免进料过程出现打滑、耗材进给量不均的问题。从结构设计来看，轴体整体采用长圆柱构型，两端设置等距外螺纹段，用于装配时的轴向锁紧固定，螺纹段的公称直径与轴身光轴段保持一致，减少装配台阶带来的应力集中问题，安装时可以直接穿过对应支撑座的安装孔，通过两端的锁紧螺母调整轴向预紧量，适配不同宽度的安装支架，安装边界的轴向预留量需要覆盖螺纹段总长度加上两侧螺母的锁紧厚度，

　　径向安装空间需要预留出齿形部分的最大回转直径，避免运行过程中齿形与周边结构件发生刮擦。中间段的滚齿部分采用小模数渐开线齿形，齿向与轴体轴线平行，属于直齿滚压结构，齿形的表面粗糙度直接决定了进料时的摩擦力大小，设计时特意控制了齿顶的圆角过渡，既保证足够的咬合摩擦力带动耗材进给，又不会因为齿尖过于锋利刮伤耗材表面导致进料阻力波动。轴身的光轴段作为与支撑轴承配合的安装位，直径公差按照基孔制过渡配合设计，装配后可以保证轴承内圈与轴体无相对滑动，减少运行过程中的磨损量，同时光轴段的圆柱度误差控制在微米级，避免高速转动时出现径向跳动，影响进料精度。在实际应用场景中，这类滚齿轴除了用于3D打印设备的挤出机构，也可适配小型送料机构、

　　精密仪表的传动链路中，只要是需要小扭矩、稳定线速度传输的直齿啮合传动场景，都可以通过调整轴长、齿形参数来适配对应需求。设计过程中参考了同类型传动件的失效形式，特意在滚齿段与两端螺纹段、光轴段的衔接位置做了退刀槽与圆角过渡处理，避免热处理或者长期受载时在应力集中位置出现断裂问题，轴体整体采用合金结构钢材质，表面做硬化处理，提升齿面与配合面的耐磨性能，延长零件的使用寿命。从安装适配性来看，轴体两端的螺纹规格统一，支撑位的光轴直径符合常规微型轴承的内孔尺寸系列，不需要额外定制非标轴承即可完成装配，降低了后续维护更换的成本，滚齿段的位置处于轴体的中部区域，装配后两侧支撑轴承的跨距经过优化，既保证轴体的支撑刚性，

　　又不会因为跨距过大导致轴体中部受载后出现挠曲变形，影响齿形的啮合精度。在建模过程中，齿形部分通过参数化生成，保证齿距、齿高、齿厚的参数符合小模数齿轮的精度标准，螺纹段采用真实螺纹牙型建模，而非装饰性贴图，方便后续做装配干涉检查、有限元受力分析时可以获取准确的模型数据，光轴段与各台阶的衔接位置都按照实际加工的工艺要求做了对应倒角与圆角，还原真实机加工零件的结构特征，避免建模时出现尖锐直角等不符合实际加工工艺的结构。
