带法兰挡边微型深沟球轴承结构

　　做小型精密传动结构设计的工程师，大概率都接触过这类带法兰挡边的微型轴承，很多人在做薄壁安装、小空间径向支承的场景里，都会优先选这类结构件。不同于常规无挡边的微型深沟球，这类轴承外圈自带一体成型的法兰凸缘，在安装时不需要额外加工轴承端盖或者轴向定位挡圈，直接把轴承推入安装孔，法兰面贴紧安装基座的端面就能完成轴向定位，能大幅压缩安装空间，特别适合仪器仪表、小型传感器模组、微型传动机构这类对安装尺寸要求严苛的场景。

　　从实际使用场景来看，这类轴承常被用在精密检测仪器的转轴支承、小型编码器的转动部位、微型电机的输出端支承，还有一些轻载自动化设备的导轮部位，它的核心作用是给转动轴提供稳定的径向支承，同时依靠自带的法兰结构承受小载荷的轴向窜动力，避免转轴在运转过程中出现轴向窜动影响传动精度。很多做小型传感设备结构设计的工程师会选它，就是因为它不需要额外设计轴向定位结构，能把整个安装座的厚度压缩到极致，符合小型化设备的设计需求。

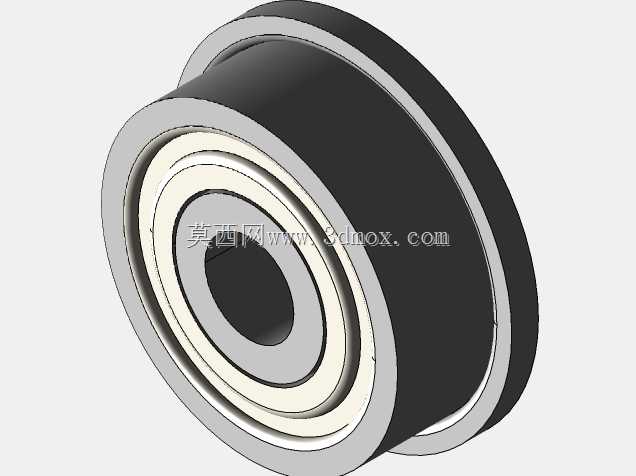

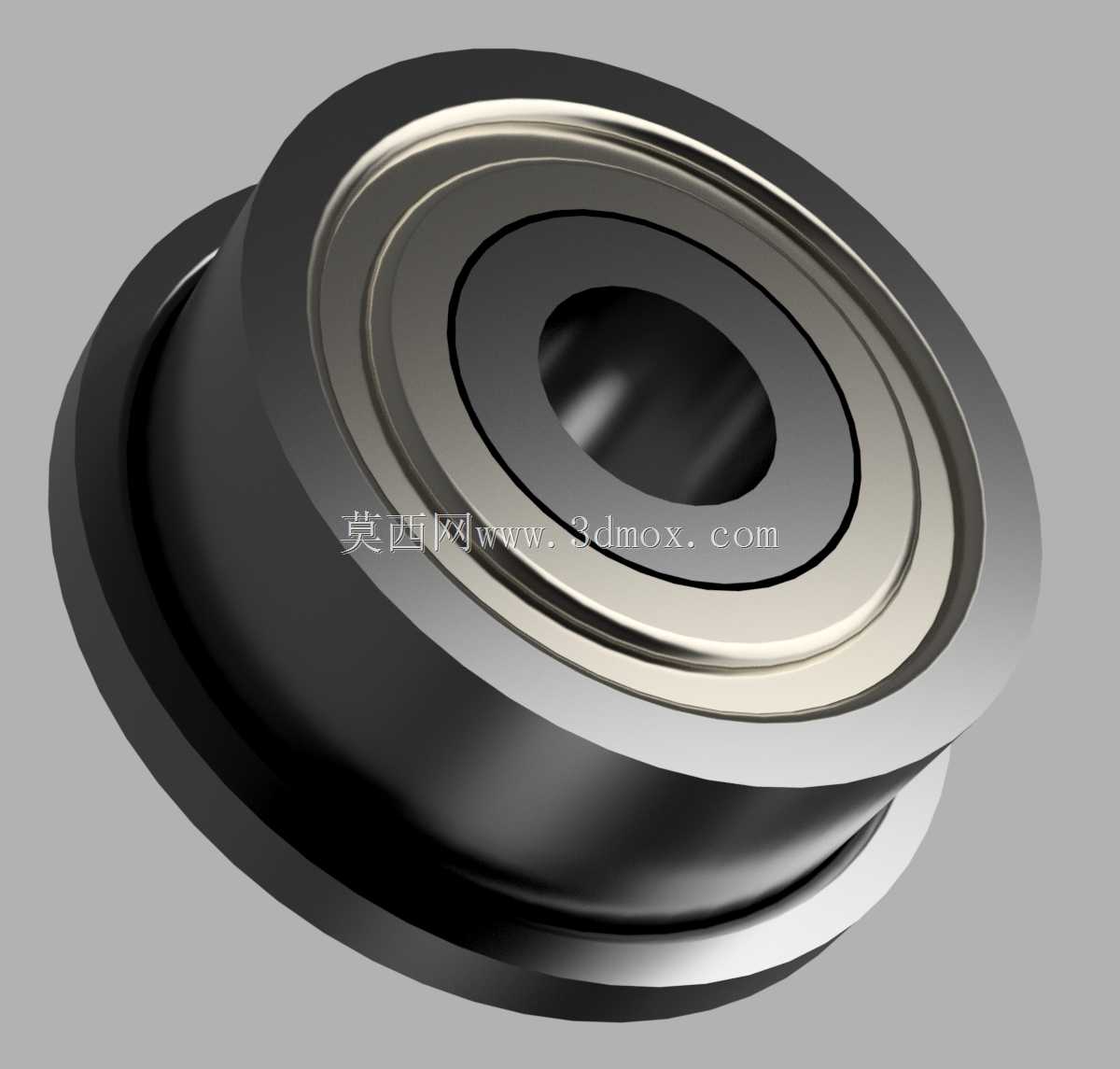

　　从结构设计的角度来说，这个模型只做了外部结构的建模，还原了轴承外圈的法兰凸缘轮廓、内外圈的滚道外侧曲面、双面防尘盖的外形结构，没有做内部钢球、保持架的细节，这其实很符合选型阶段和整体装配建模的需求——大部分设备在做整体装配干涉检查的时候，不需要还原轴承内部的细小零件，只要把外部安装边界的尺寸做准确，就能满足装配校验的需求。设计这类轴承的安装结构时，首先要注意安装孔的公差配合，因为法兰外圈和安装孔是间隙还是过渡配合，直接影响轴承的运转灵活性和支承刚性，轻载高速的场景一般选小间隙配合，有一定冲击载荷的场景选过渡配合，但不能选过盈量太大的配合，不然会挤压外圈导致滚道变形，增大运转阻力甚至卡滞。

　　再说到安装边界的尺寸控制，法兰凸缘的外径比轴承外圈的主体外径大出一个台阶，这个台阶的厚度一般很薄，设计安装基座的时候，要在安装孔的端面加工出和法兰面对应的贴合面，这个贴合面的平面度要控制在合理范围内，不能有明显的凸起或者倾斜，不然轴承装上去之后法兰面受力不均，会导致外圈倾斜，直接影响转轴的同轴度，运转的时候会出现跳动、噪音增大的问题。另外，轴承内圈和转轴的配合也要匹配，内圈和轴一般选过渡配合，压装的时候要注意受力面只能压在内圈端面上，不能通过挤压外圈或者钢球来把轴承压到轴上，不然会损伤滚道和钢球，直接降低轴承的使用寿命。

　　从功能特性上来说，这类带双面防尘盖的法兰轴承，出厂时一般已经预填了润滑脂，在常规的室内使用场景下不需要额外补充润滑，能减少后期维护的工作量，双面的防尘盖可以阻挡外界的灰尘、细小碎屑进入滚道内部，避免磨粒磨损，适合用在没有密封外壳的小型机构里。它的承载能力以径向载荷为主，能承受的轴向载荷比较小，只能用来限制转轴的轴向窜动，不能用来承受大的轴向工作载荷，选型的时候如果有较大的轴向力，就不能单独用这类轴承做支承，需要搭配其他能承受轴向载荷的零件组合使用。

　　很多刚接触小型结构设计的工程师容易犯的错，就是在设计安装位的时候忽略法兰凸缘的避让空间，把安装孔的深度设计得和轴承总宽度一样，导致法兰面没法贴紧基座端面，轴承装进去之后出现轴向窜动；还有的会在法兰面和基座之间加调整垫片的时候，把垫片的内径做的太小，蹭到轴承的内圈或者防尘盖，导致运转的时候出现摩擦阻力。另外，这类微型轴承的刚性相对较弱，安装的时候不能用硬物直接敲击轴承圈，最好用专用的压套均匀施压，避免外圈或者内圈出现变形，影响旋转精度。

　　在做整体设备的三维装配时，这类外部结构准确的轴承模型能帮工程师快速校验安装位的干涉情况，比如检查法兰凸缘和周边的零件有没有间隙，转轴穿过内圈之后有没有和周边结构碰擦，安装孔的深度是不是足够容纳轴承主体，不用花时间去建内部的钢球保持架这些不影响装配校验的细节，能大幅提升建模效率。尤其是做多转轴的小型仪器结构时，每个支承位都用准确的外部模型来装配，能提前发现很多尺寸干涉的问题，避免后期加工装配的时候才发现结构装不上，浪费加工成本和调试时间。
