双夹持可调式工业扫描装置结构设计

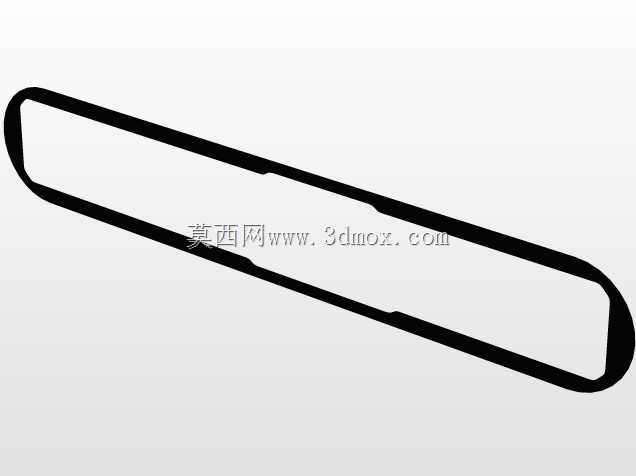

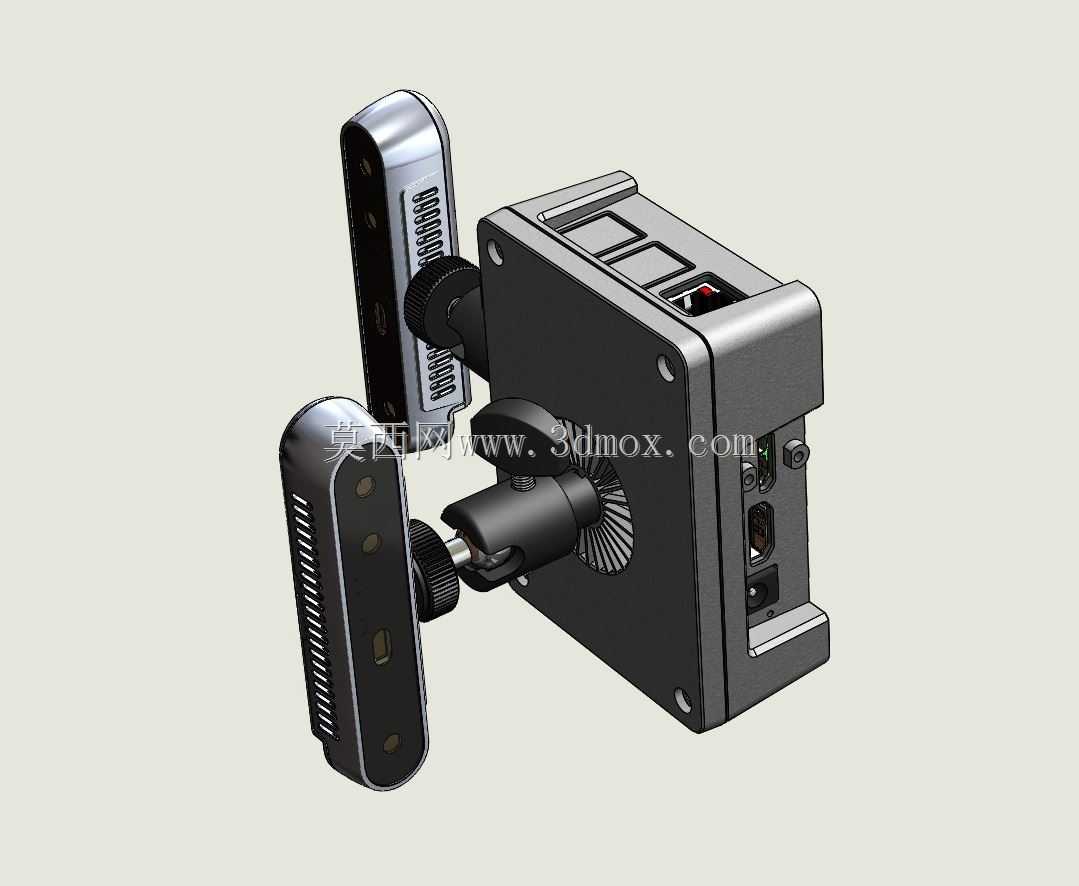

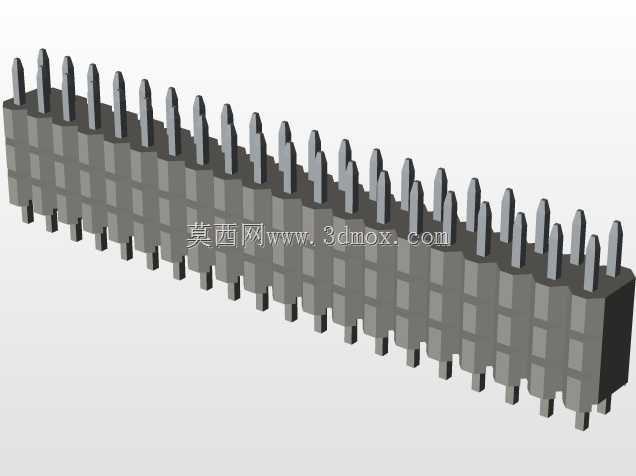

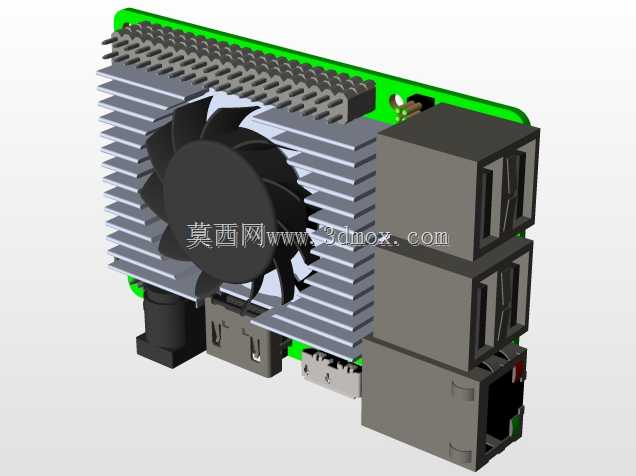

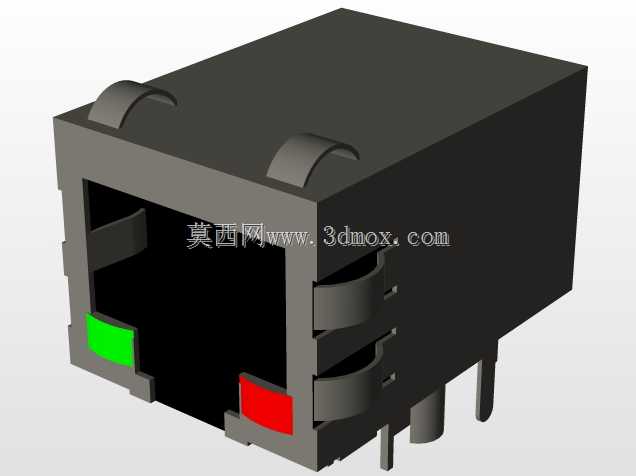

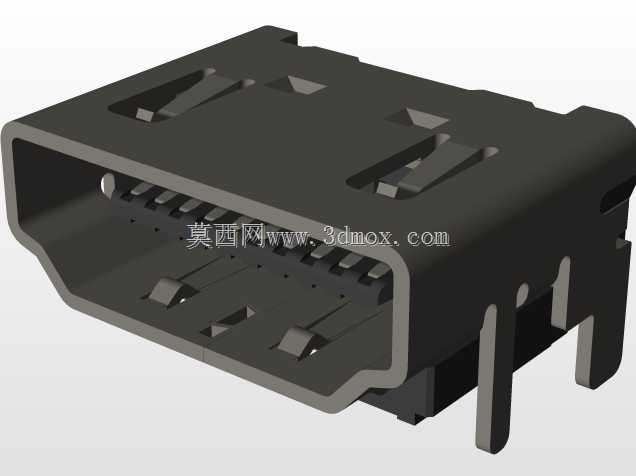

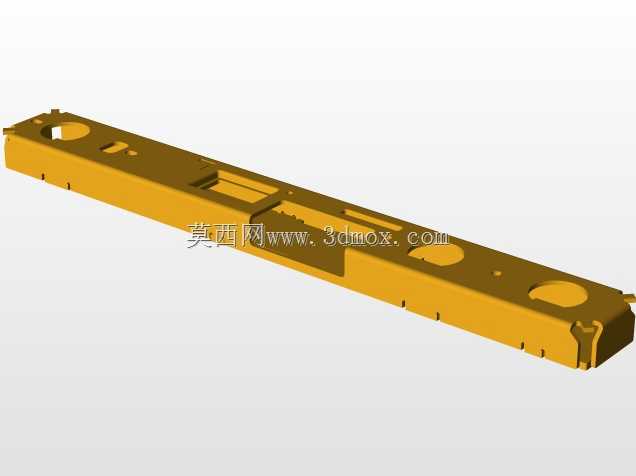

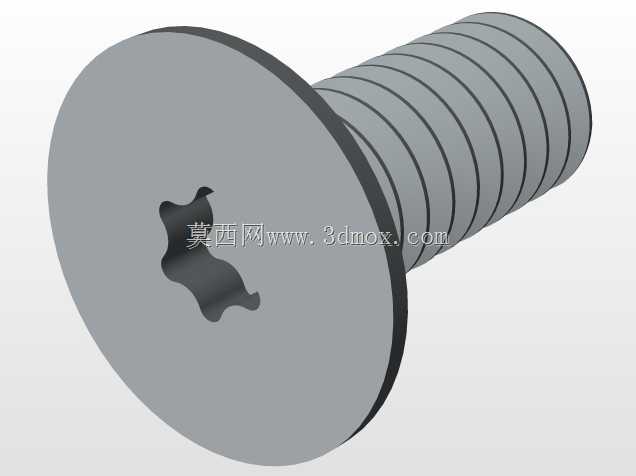

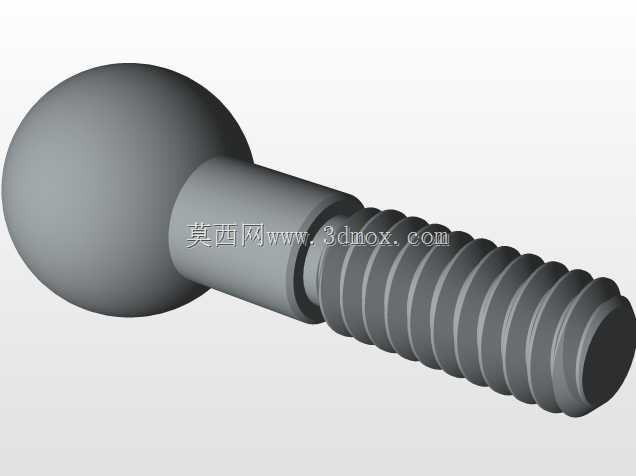

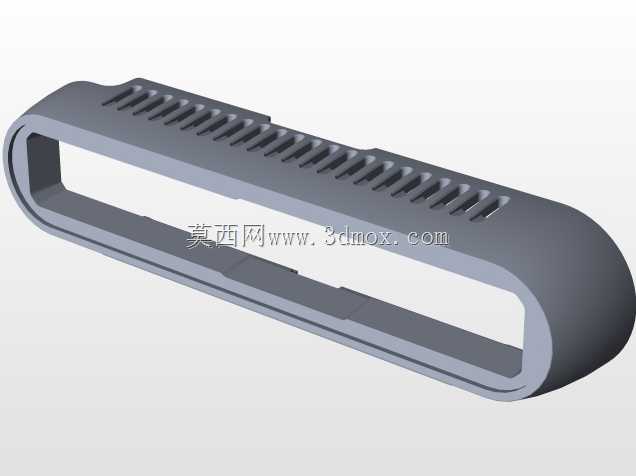

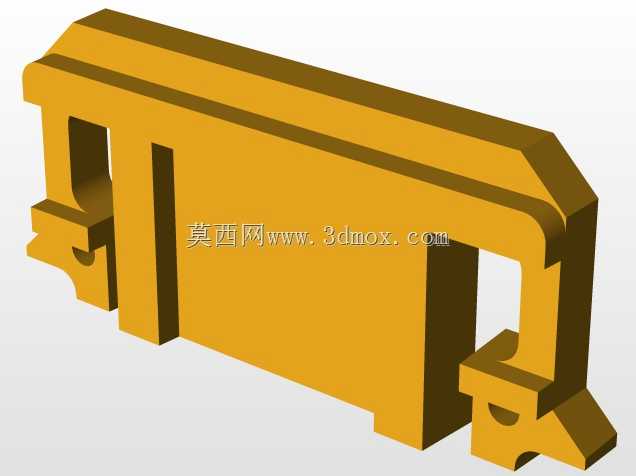

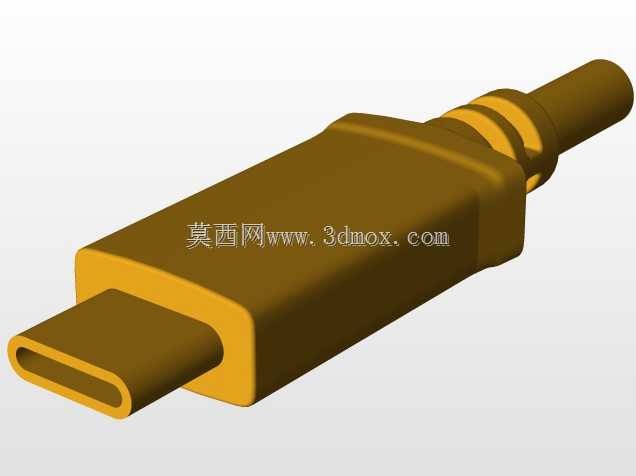

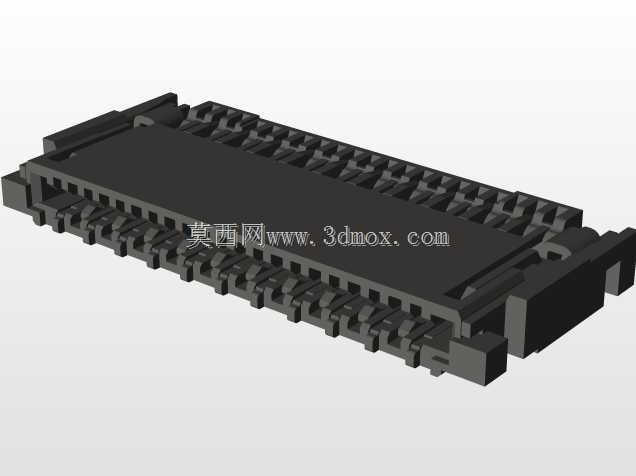

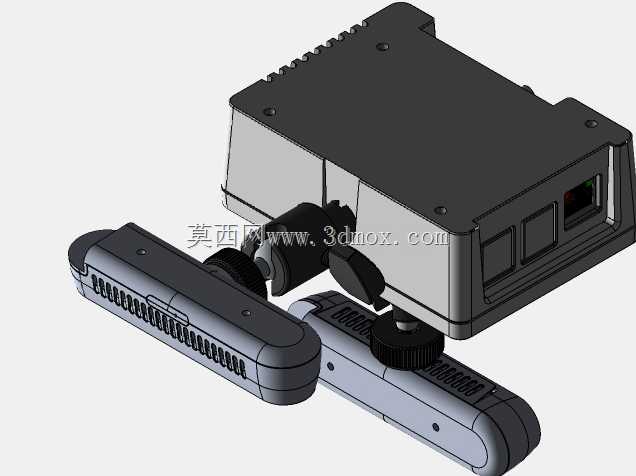

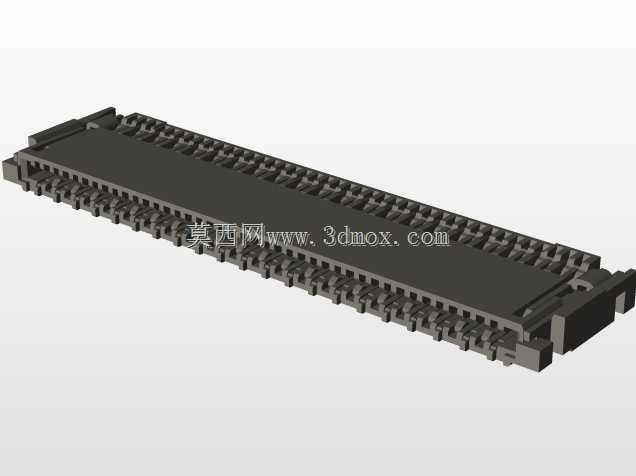

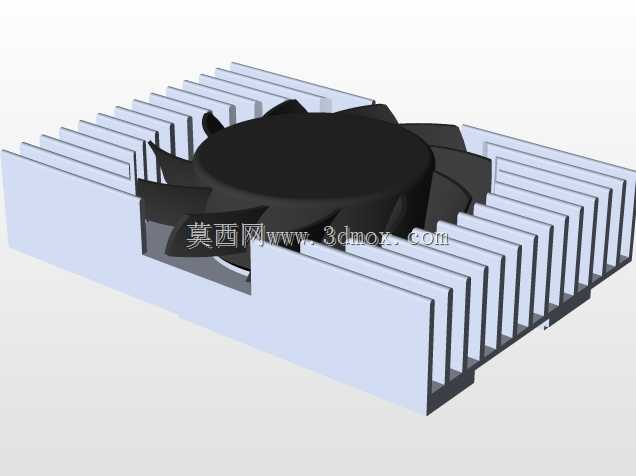

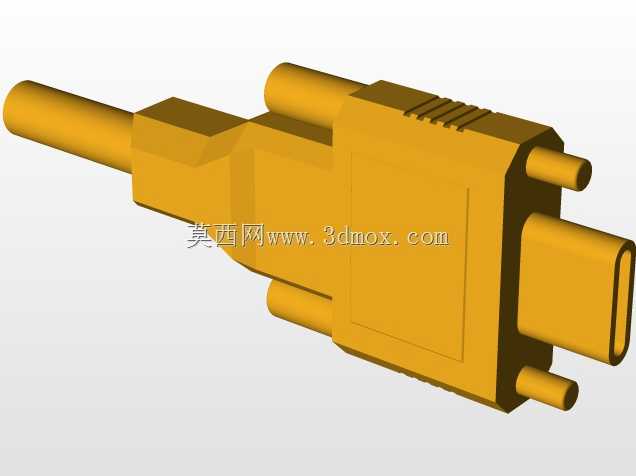

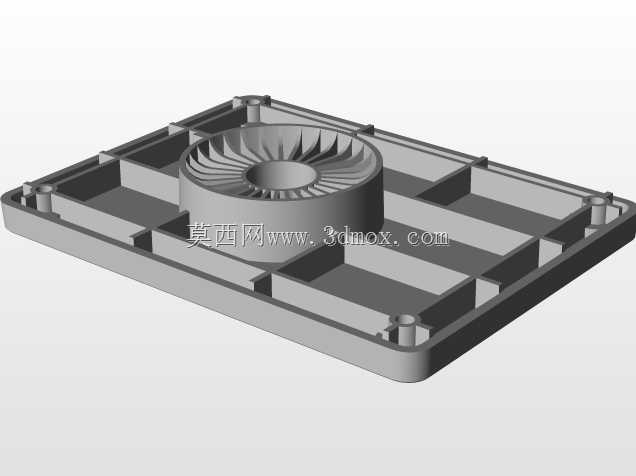

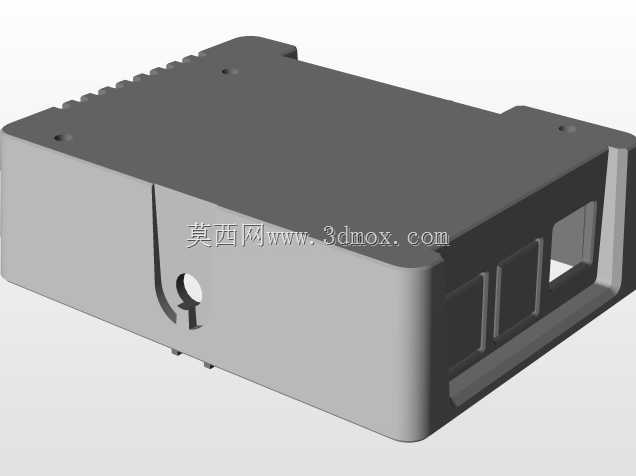

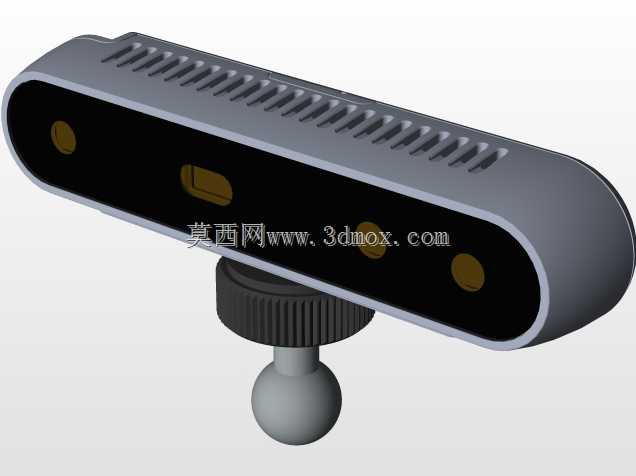

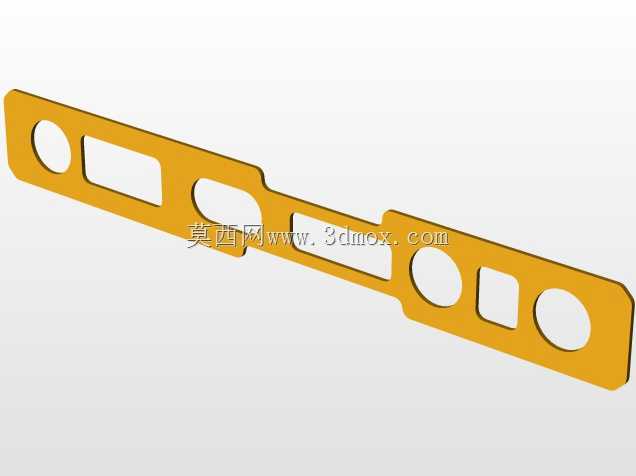

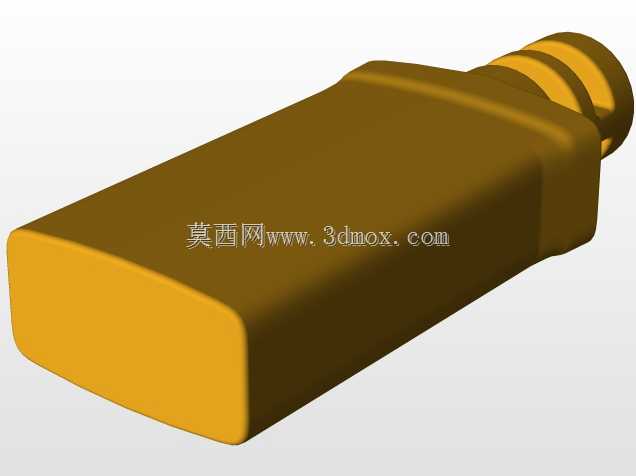

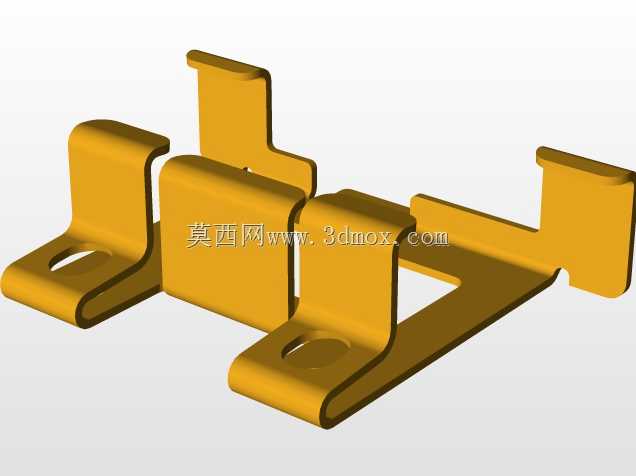

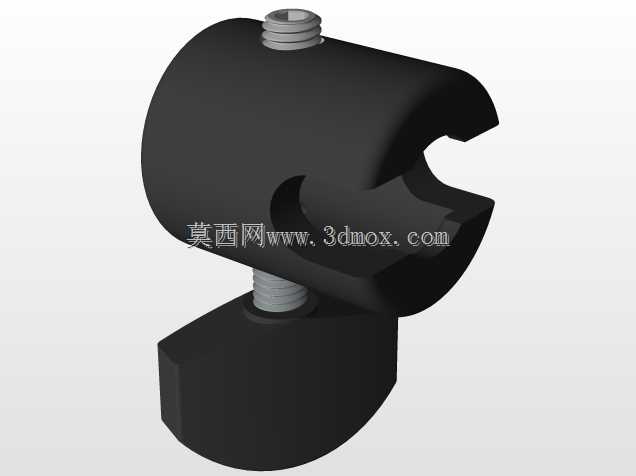

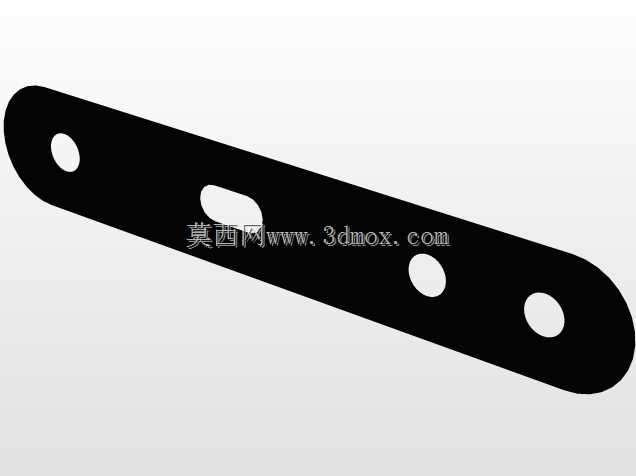

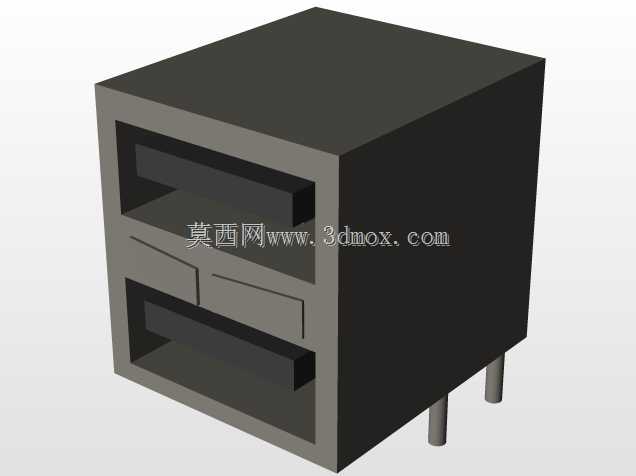

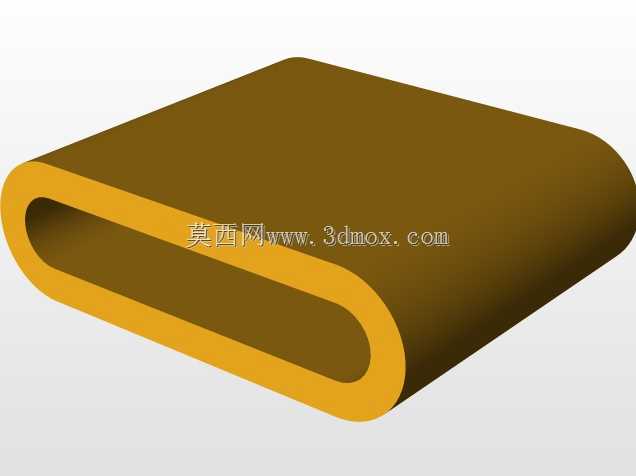

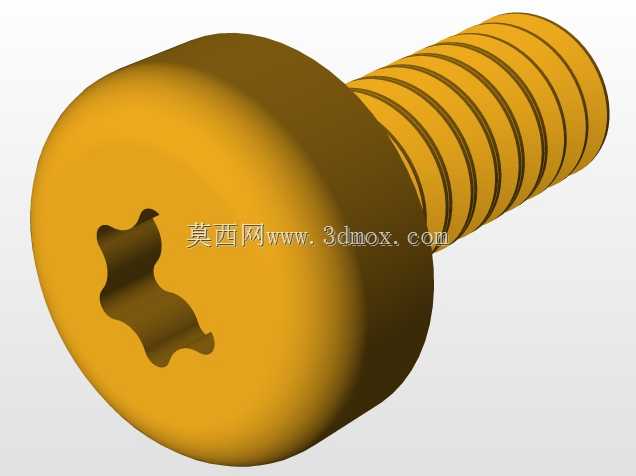

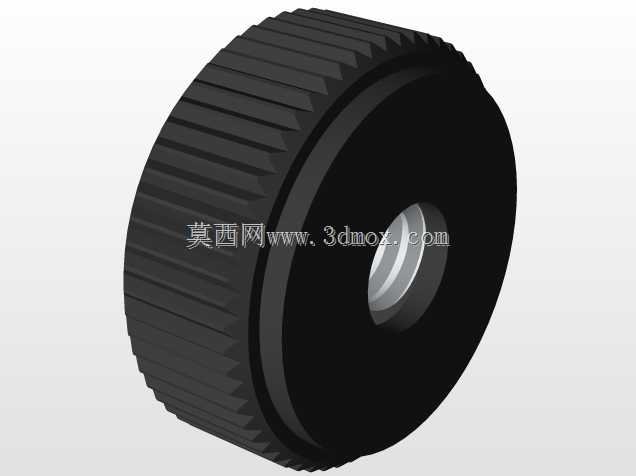

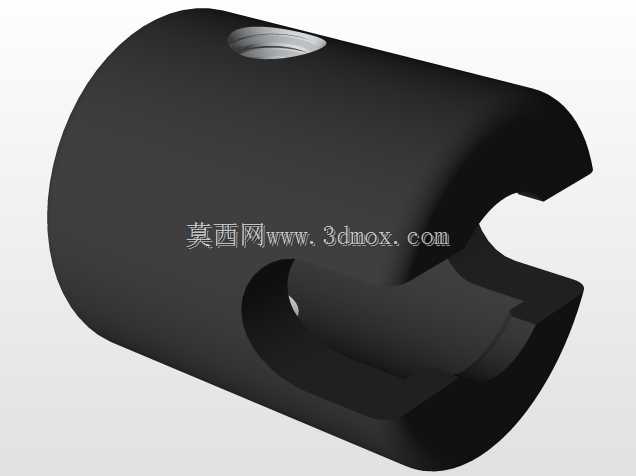

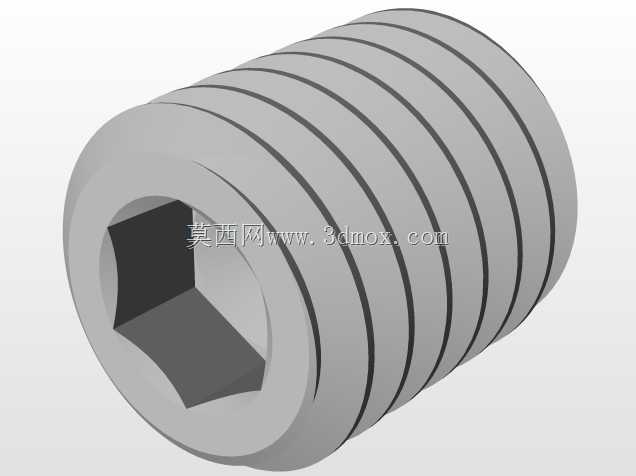

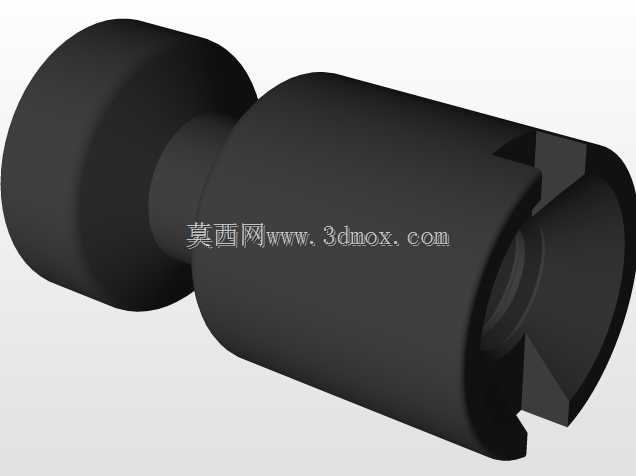

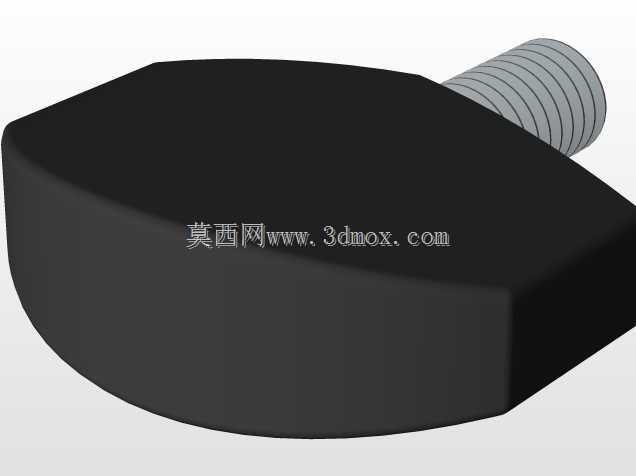

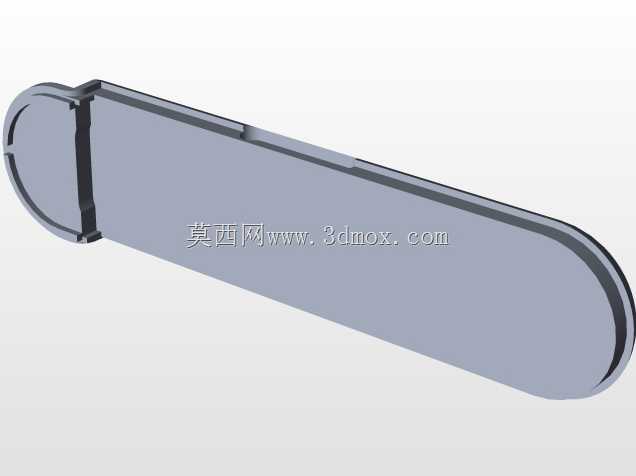

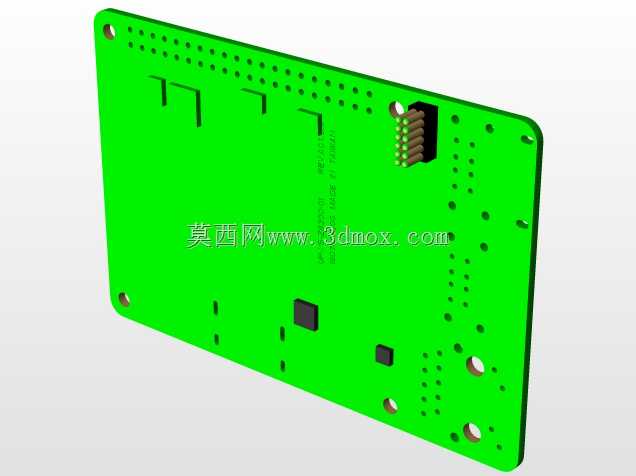

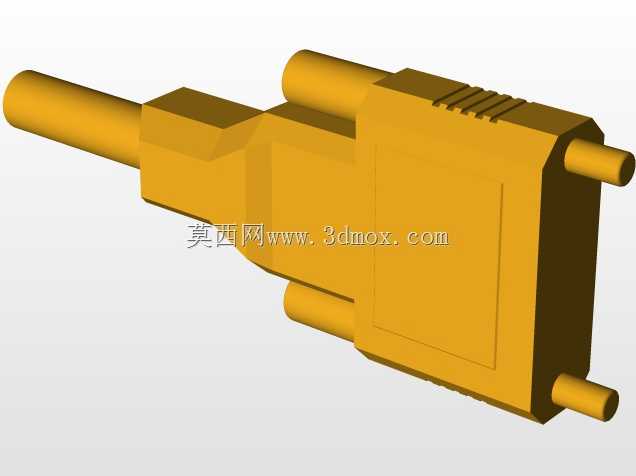

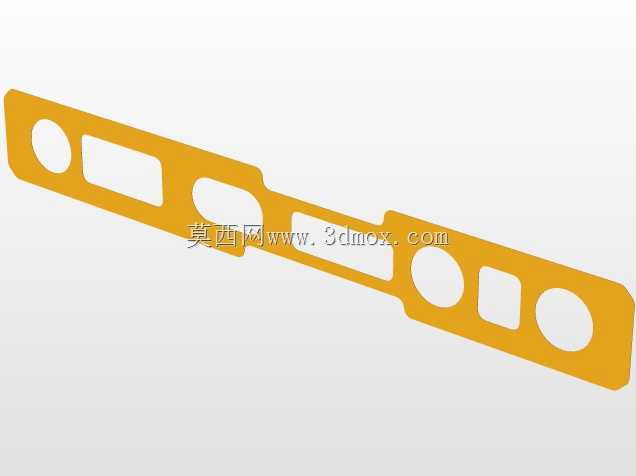

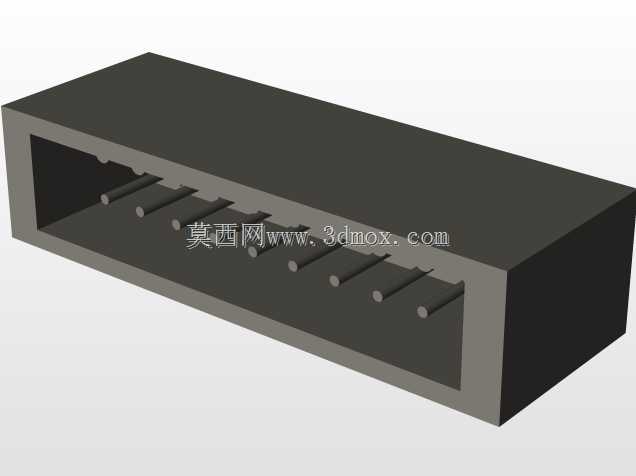

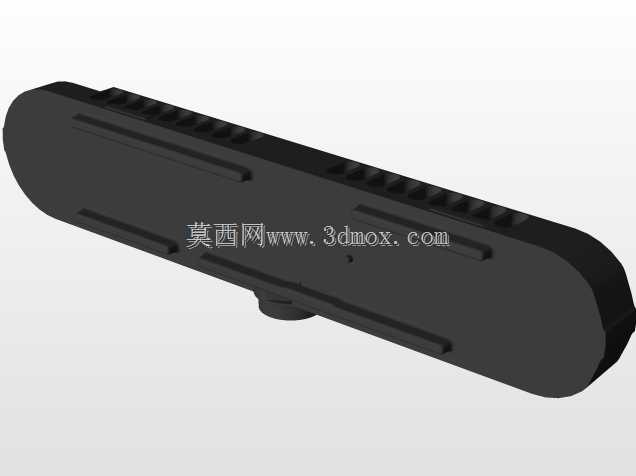

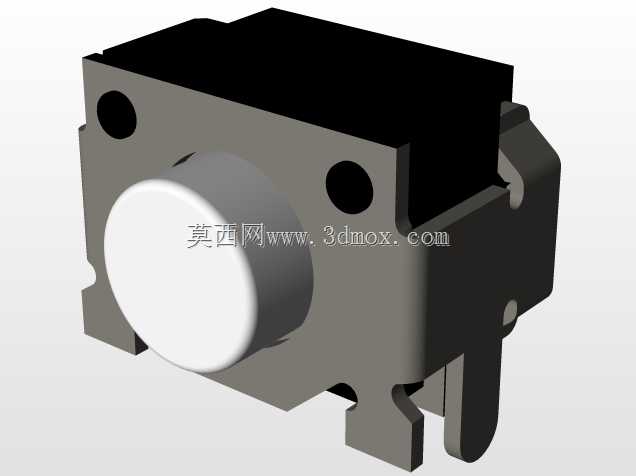

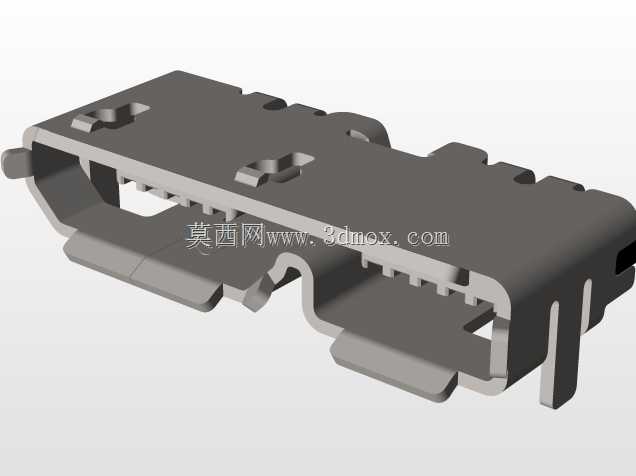

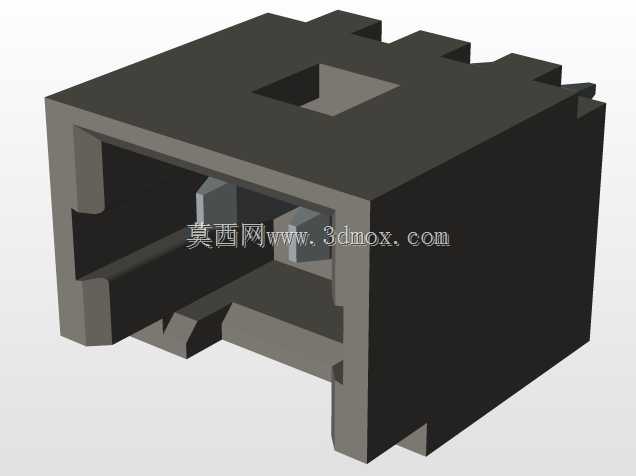

这款扫描装置的结构设计，核心围绕工业现场的多场景数据采集需求展开，区别于常规手持扫描设备的单握持结构，双侧可调夹持臂的设计，是为了适配不同工位的固定安装需求，既可以通过夹持臂固定在流水线侧方支架上，完成在线工件的轮廓数据采集，也可以调整夹持臂角度后，适配不同规格的标定板、定位工装，满足离线逆向建模时的扫描基准校准需求。从结构布局来看，主机本体采用方正的盒式结构，所有对外接口集中布置在单侧端面，包括数据传输接口、供电接口以及触发信号接口，这种布局方式能够减少现场布线的弯折半径，避免设备运行过程中线缆拉扯对接口造成的损耗，同时主机外壳的边角做了圆弧过渡处理，既可以减少装配过程中的磕碰划伤，也能避免现场操作人员调试时被尖锐边角剐蹭。双侧夹持臂通过带滚花的调节旋钮与主机连接，旋钮表面的滚花纹理是为了增加手动调节时的摩擦力，无需额外工具即可完成夹持臂的角度锁紧与松开，夹持臂的调节角度覆盖正负90度范围，能够根据扫描对象的高度、摆放角度调整扫描头的朝向，无需反复挪动被扫描工件，尤其适合重型工件、装夹定位后不便移动的加工件的现场扫描作业。夹持臂的内侧做了防滑纹理设计，当需要将扫描装置临时固定在工作台边缘、型材支架上时，防滑纹理能够增加接触面的摩擦力，避免设备滑落造成损坏，同时夹持臂的开合行程预留了足够的安装边界，能够适配不同厚度的安装板、方管型材，无需额外加工过渡连接件即可完成快速装夹。主机内部的核心扫描模块采用下沉式安装设计，镜头端面略低于主机外壳平面，能够避免现场作业时杂物磕碰镜头表面，同时主机外壳上预留的散热槽沿着设备长度方向布置，配合内部的空气流道，能够将扫描模块长时间工作产生的热量及时排出，避免高温造成的成像漂移、数据采集精度下降问题。在实际应用场景中，这类扫描装置既可以用于机加工车间的首件尺寸检测，通过扫描获取工件的三维点云数据，与理论数模做对比快速判断加工误差，也可以用于逆向设计环节，对现有手工样件、磨损配件进行扫描获取三维数据，为后续的参数化建模提供基础数据支撑，还可以集成到自动化产线中，配合运动机构完成工件的在线全尺寸检测，替代传统的接触式测量方式，提升检测效率。设计过程中充分考虑了现场使用的维护便捷性，主机外壳采用分体式装配结构，通过沉头螺丝连接，需要清理内部灰尘、更换核心模块时，无需拆解整个夹持调节机构，仅需拆开主机侧盖即可完成维护操作，降低了设备的后期维护成本。
