微型方形直流CPU散热轴流风扇结构

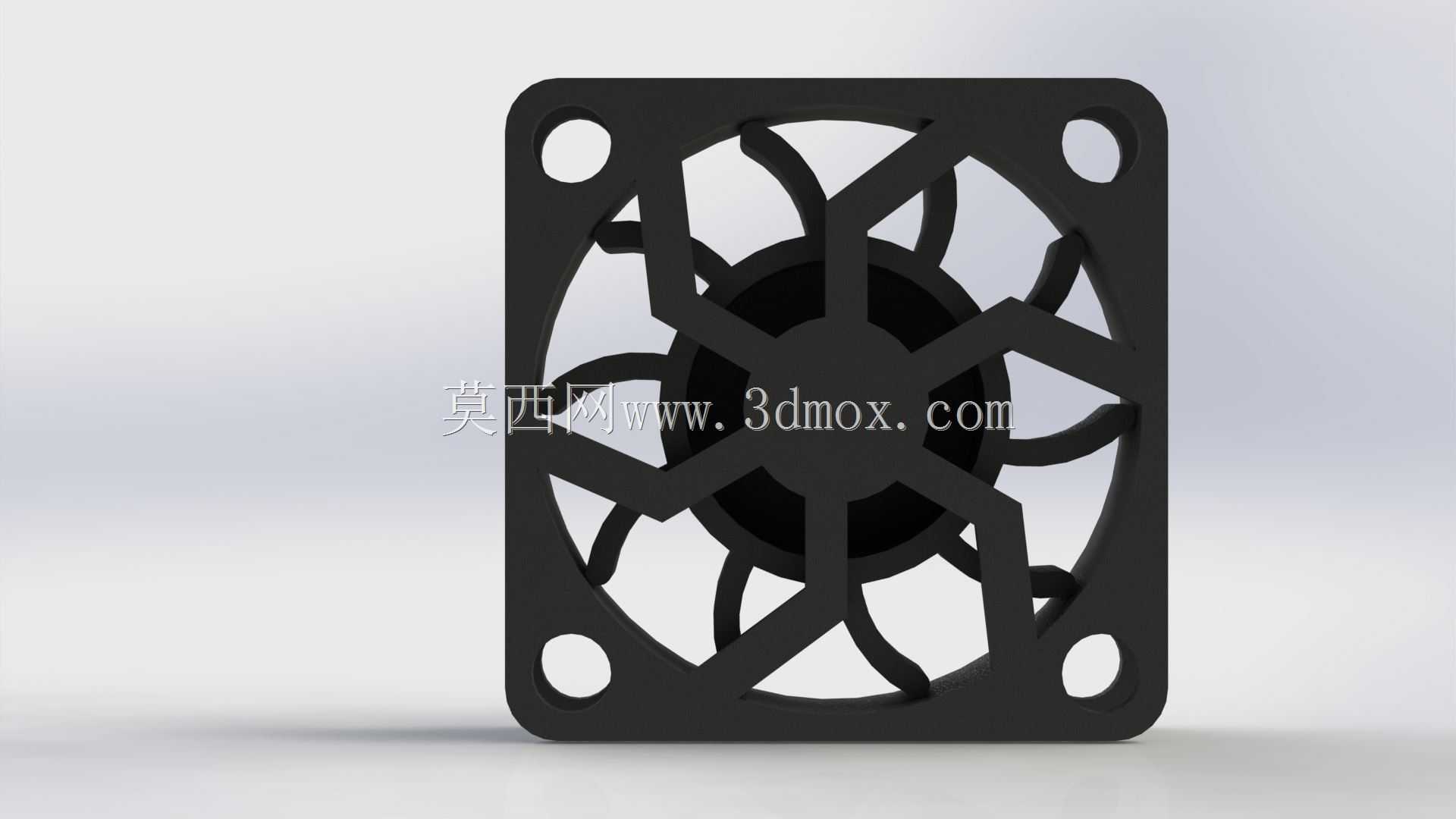

这类小尺寸轴流风扇，是紧凑型电子设备热管理方案里最常用的主动散热部件，25×25×7mm的超薄方形外框尺寸，刚好适配ITX主板周边、嵌入式工控板、小型算力模块、便携投影这类内部空间极度局促的设备安装位，四个角预留的圆形安装孔位，匹配M2规格的自攻螺丝或者橡胶减震钉，安装时不会挤占周边PCB板上的贴片元件布局空间，外框边缘做了微小的圆角过渡，避免装配时刮伤线材或者绝缘层。

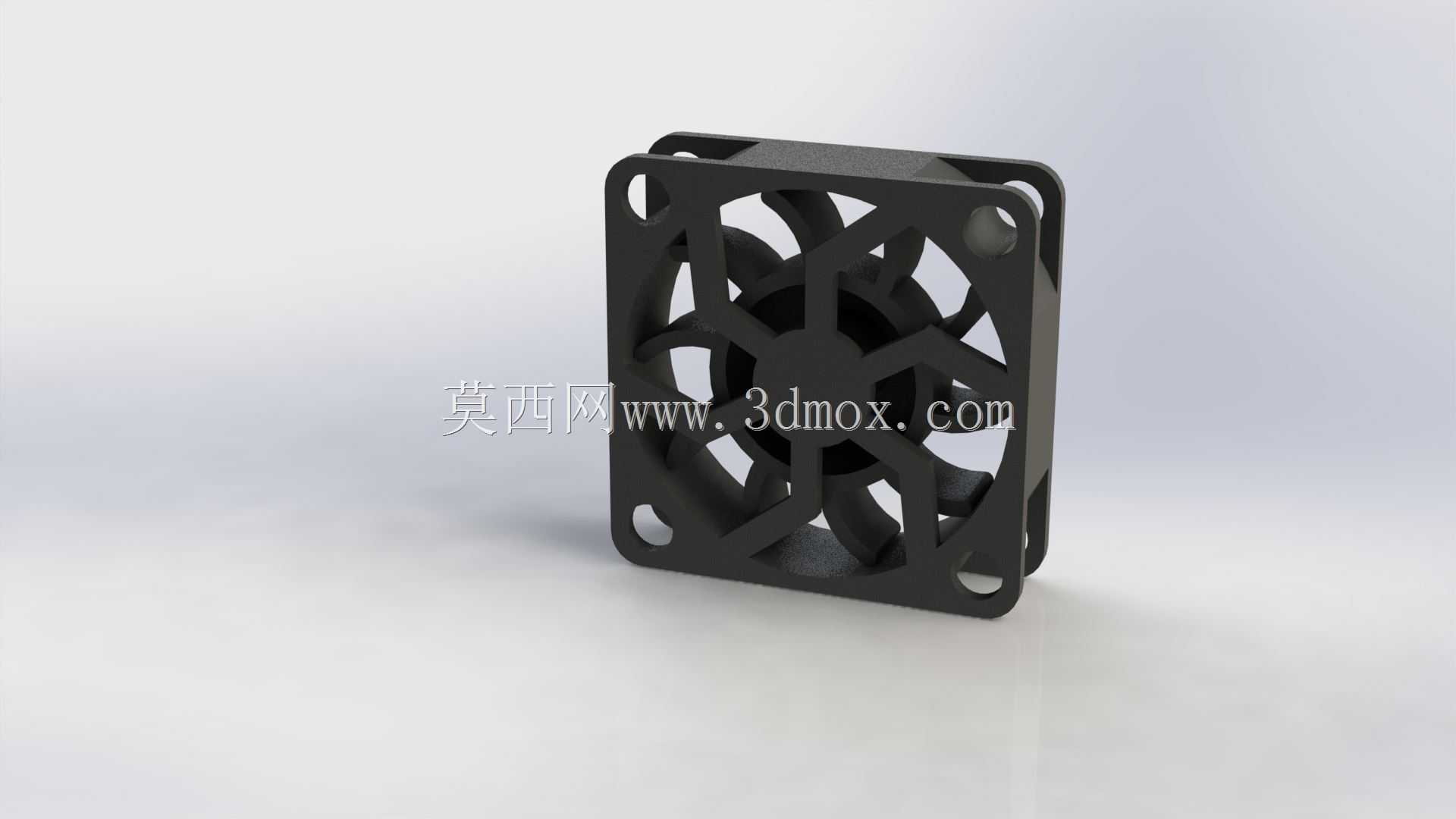

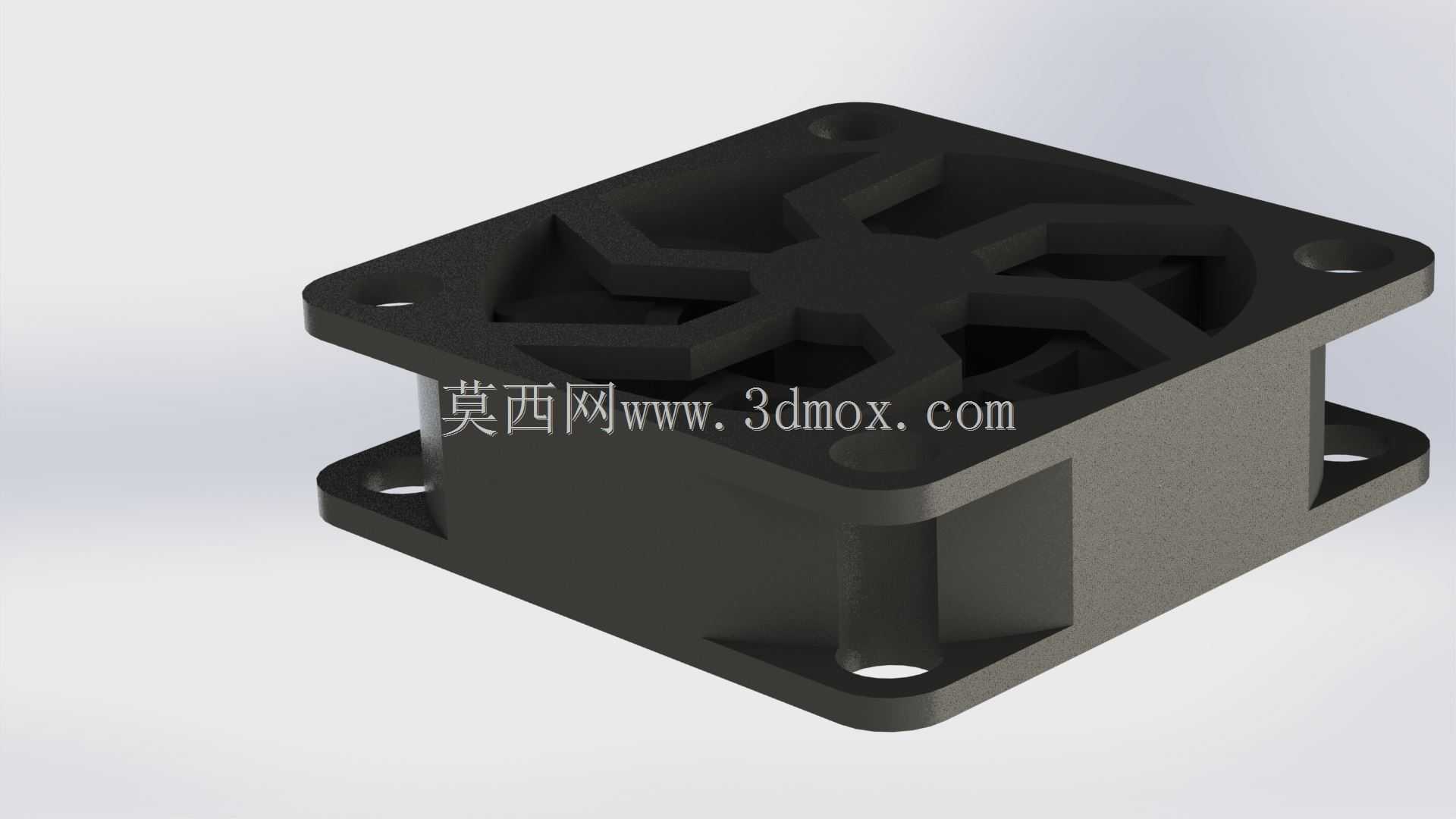

从结构设计逻辑来看，外框采用一体式注塑成型的框体结构，筋条从中心电机座向外辐射延伸，既承担固定中心电机总成的作用，又能对进风侧的气流做初步整流，减少气流在框体边缘产生的紊流噪音，扇叶采用七叶不等距布局，相比等距扇叶能打散特定频率的风切噪声，在低转速工况下也能保证足够的风量输出，中心的轮毂区域刚好容纳直流无刷电机的定子与驱动电路板，轮毂直径控制在合理范围，不会过度遮挡有效进风面积。

实际选型应用中，这类风扇的静压参数刚好能覆盖CPU散热鳍片、小型铝挤散热片的风阻需求，当设备内部芯片功耗在5-15W区间时，搭配对应的散热鳍片就能把芯片结温控制在安全工作区间，7mm的超薄厚度意味着它可以用在堆叠式结构的设备里，比如板卡之间间隙不足10mm的紧凑型主机、PCIe扩展卡的辅助散热位，甚至是部分便携储能电源的内部散热回路里。

建模过程中需要注意的细节很多，比如扇叶的翼型截面是从根部到叶尖逐渐变薄的，安装孔的沉台深度要匹配常用螺丝的头部高度，外框的出线槽位置要预留足够的线材避让空间，避免装配时压断电机引线，扇叶和外框内壁的间隙控制在0.3-0.5mm，间隙过大会产生回流漏风降低散热效率，间隙过小则容易因为注塑公差或者扇叶动平衡偏差产生擦框异响。这类微型风扇的供电通常是5V直流，适配主板上的USB插针或者风扇插针供电，部分低功耗版本甚至可以直接从GPIO引脚取电，不需要额外的供电电路，在小型智能硬件、车载电子模块、迷你路由器这类产品里的应用占比非常高，结构设计时只要匹配好安装孔位和进出风方向，就能快速完成散热模块的集成，不需要额外做复杂的风道设计。
