电脑CPU用轴流冷却散热风扇结构

这款轴流冷却风扇是电子设备热管理场景中最常见的标准化散热部件，日常选型中最常出现在台式机CPU散热器模组、工控机机箱通风位、服务器硬盘仓散热通道、小型通讯设备机柜侧壁等位置，核心作用是通过定向气流带走发热元件表面堆积的热量，避免芯片、功率器件因结温过高触发降频、寿命衰减甚至热击穿故障。

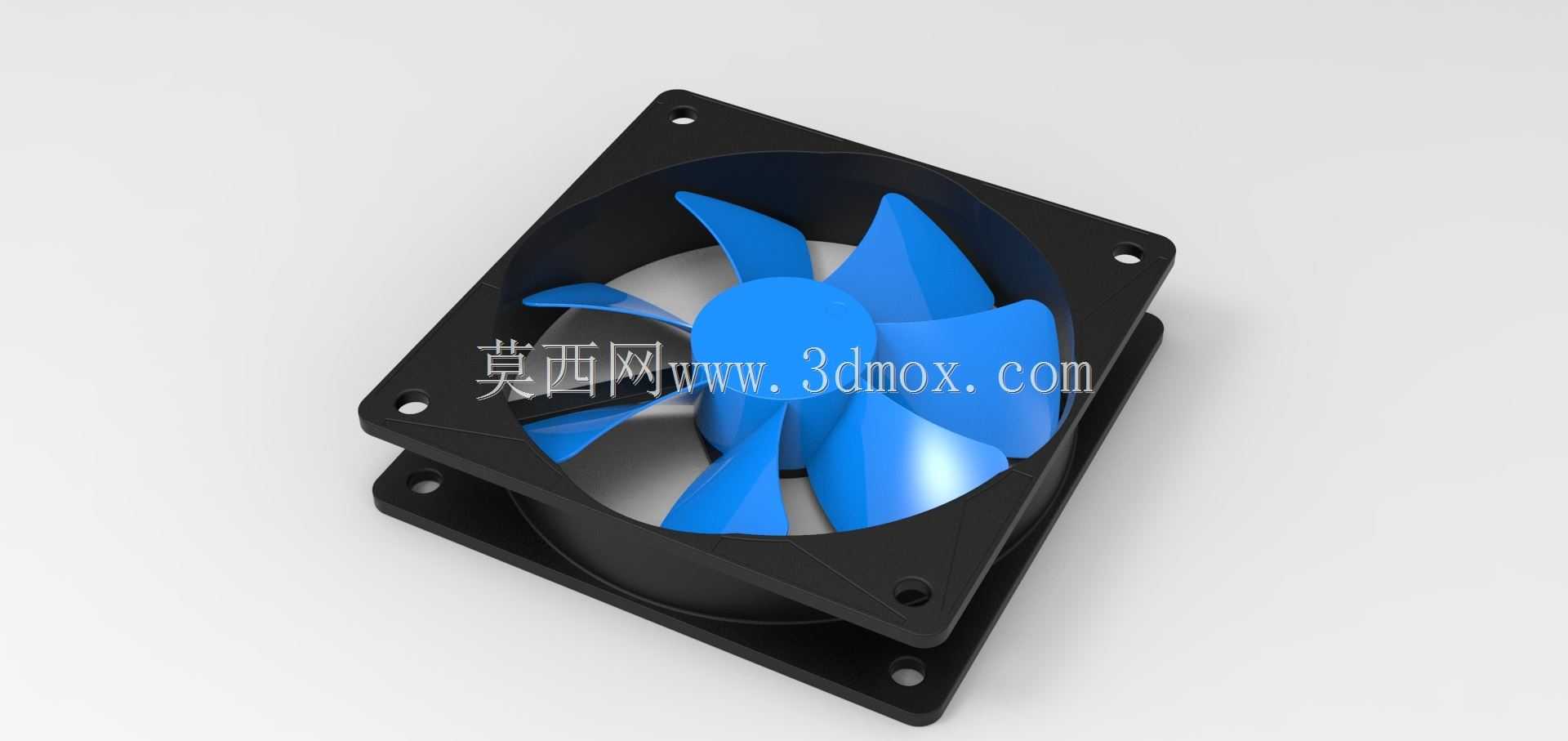

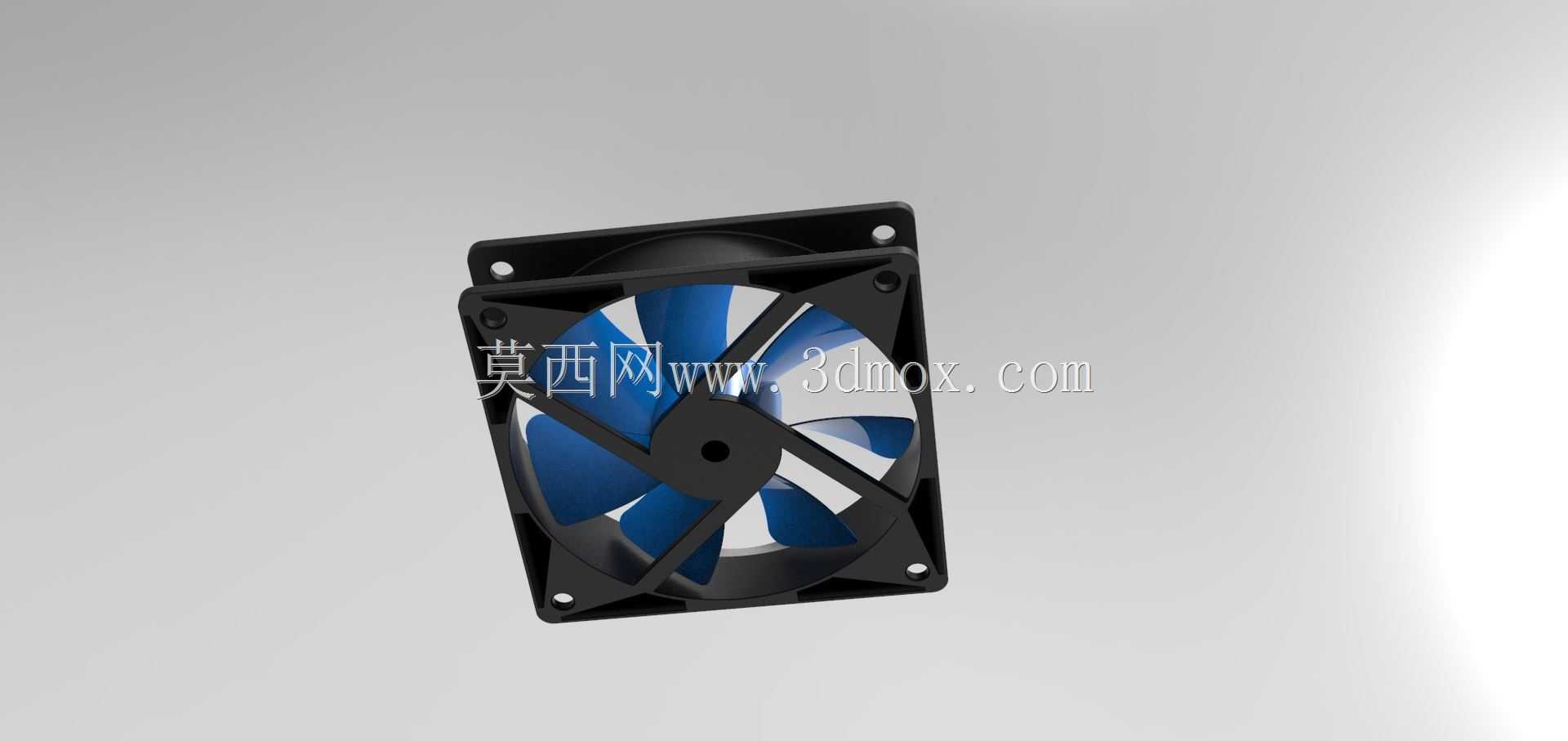

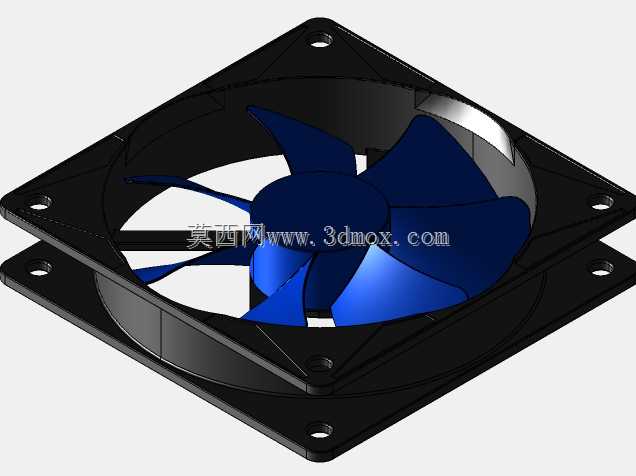

从结构设计逻辑来看，这款风扇采用外框加中心轮毂的经典轴流布局，方形外框的四个角预留了标准安装孔位，孔位间距遵循消费级电子散热件的通用安装规范，安装时可通过自攻螺丝或者橡胶减震钉直接固定在散热鳍片组或者机箱钣金支架上，外框厚度适配常规塔式CPU散热器的安装间隙，不会和内存马甲、主板供电散热片产生空间干涉。扇叶采用七片大后掠角的曲面设计，叶型经过气动优化，在相同转速下能输出更高的静压，足以穿透密集的铝制或者铜制散热鳍片间隙，把鳍片上蓄积的热量快速带出风道，同时叶尖和外框内壁的间隙控制在极小范围，减少叶尖漏流带来的风量损失，也能降低运转时的紊流噪音。

中心轮毂内部预留了无刷直流电机的安装腔体，轮毂和外框之间通过数根静叶连接，这些静叶一方面起到支撑电机座的结构作用，另一方面可以对扇叶吹出的旋转气流进行整流，让输出的气流更平顺，减少气流脉动带来的震动。扇框的进出风侧做了微小的导流倒角，能降低气流进入扇叶区域时的沿程阻力，提升进风效率。实际使用中，这类风扇的供电接口通常适配主板上的标准风扇插针，支持根据发热元件的实时温度调整转速，在低负载工况下降低转速减少噪音，高负载时提升转速强化散热能力，平衡散热效果和运行噪音的矛盾。

建模过程中需要重点关注安装孔的位置度公差，若孔位偏差超过0.2mm就会出现安装对位困难的问题，同时扇叶的曲面弧度需要和气动设计参数匹配，不能随意调整叶型角度，否则会直接影响风扇的风量风压曲线，导致实际散热效果达不到设计预期。外框的边角做了微小的圆角处理，避免安装时划伤操作人员，也能减少注塑生产时的应力集中问题，提升塑料外框的结构强度，长期在高温机箱环境下使用也不容易出现脆化开裂的情况。
