酷冷至尊款电脑CPU冷却主风扇结构设计

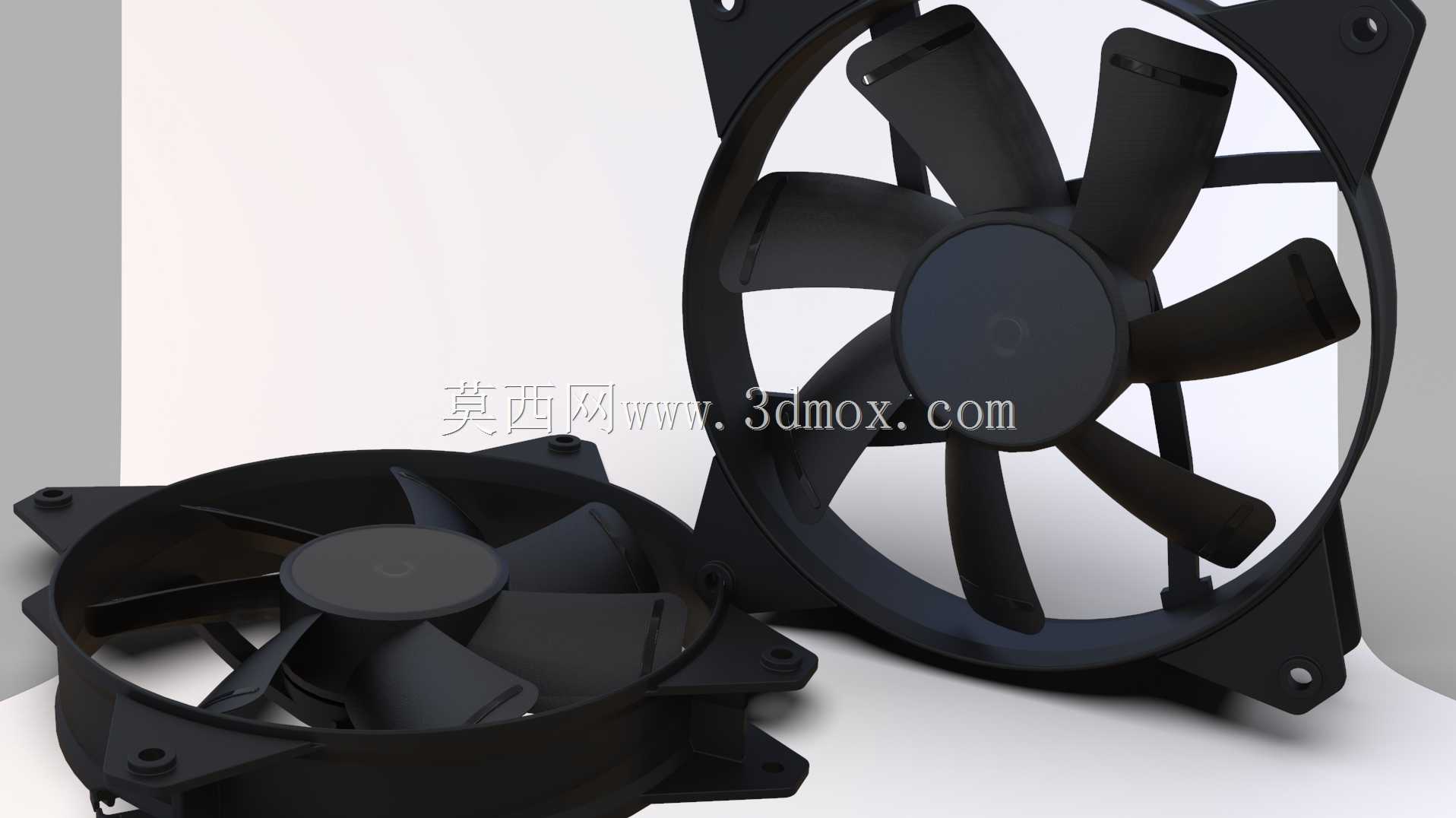

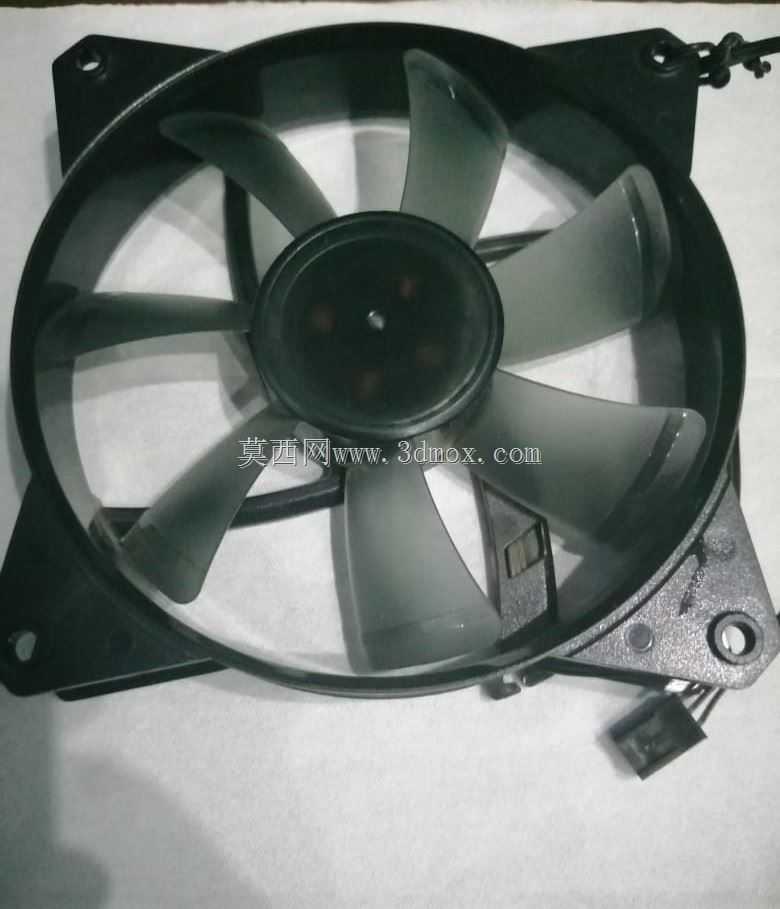

这款CPU冷却主风扇的设计，首先锚定台式电脑主机内部的狭小安装空间做边界约束，四个角带安装孔的固定支脚完全匹配主流ATX、MATX主板的CPU散热安装孔位间距，支脚处预留的卡扣结构可以兼容常规钢丝扣具与螺丝固定两种安装方式，安装时不需要额外改造主板周边元件布局，不会与内存插槽、主板供电散热片产生空间干涉。从实际使用场景来看，这类风扇主要承担CPU散热鳍片的风道导流作用，运行时通过扇叶旋转形成定向风压，将鳍片上蓄积的CPU工作废热快速带出机箱内部，避免处理器因积热出现降频、运行不稳定的问题。扇叶采用七叶大倾角曲面设计，每片扇叶的叶型经过曲面弧度优化，在相同转速下可以输出更高的静压值，面对密集鳍片组成的散热塔结构时，气流能够有效穿透鳍片间隙，不会因为风道阻力过大出现风量衰减明显的问题，同时扇叶边缘做了切角修型处理，能够降低扇叶旋转切割空气产生的涡流噪音，日常办公低负载工况下运行噪音控制在人耳不易察觉的区间。外框采用方形带圆角的结构设计，框体边缘做了加厚处理，提升整体结构刚性，长期运行不会因为扇叶转动的微幅震动产生框体共振异响，框体内侧的导流环结构可以约束气流流向，避免扇叶边缘的气流散逸，提升送风效率。设计过程中针对扇叶与中心轮毂的连接位置做了加强筋过渡，避免长期高速旋转下扇叶根部出现应力集中导致的断裂问题，中心轮毂的内部空腔预留了标准尺寸的风扇电机安装位，可以适配常规12V直流无刷电机的安装尺寸，电机走线从框体侧边的隐藏走线槽引出，不会干扰扇叶正常旋转，也不会在机箱内部形成多余的走线杂乱问题。固定支脚的安装孔位内嵌了减震胶垫的安装槽，安装时搭配橡胶减震钉可以进一步隔绝扇叶转动传递到散热鳍片、机箱壳体的震动，进一步降低整机运行的共振噪音。整体结构的尺寸边界完全遵循120mm标准机箱风扇的安装规范，除了CPU散热器使用外，也可以兼容机箱前置、后置的散热风扇安装位，拓展使用场景。
