便携式太阳能充电装置结构设计

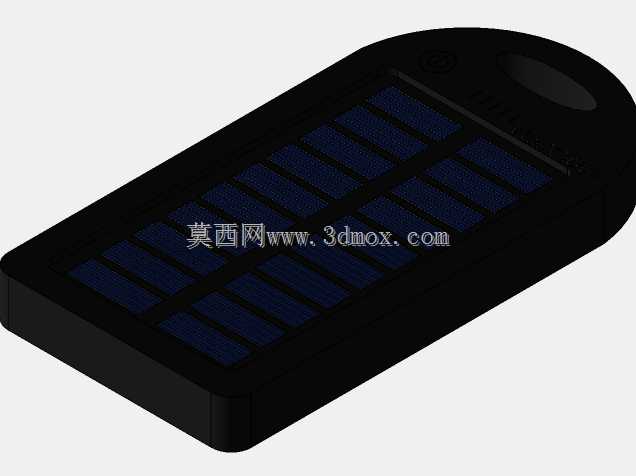

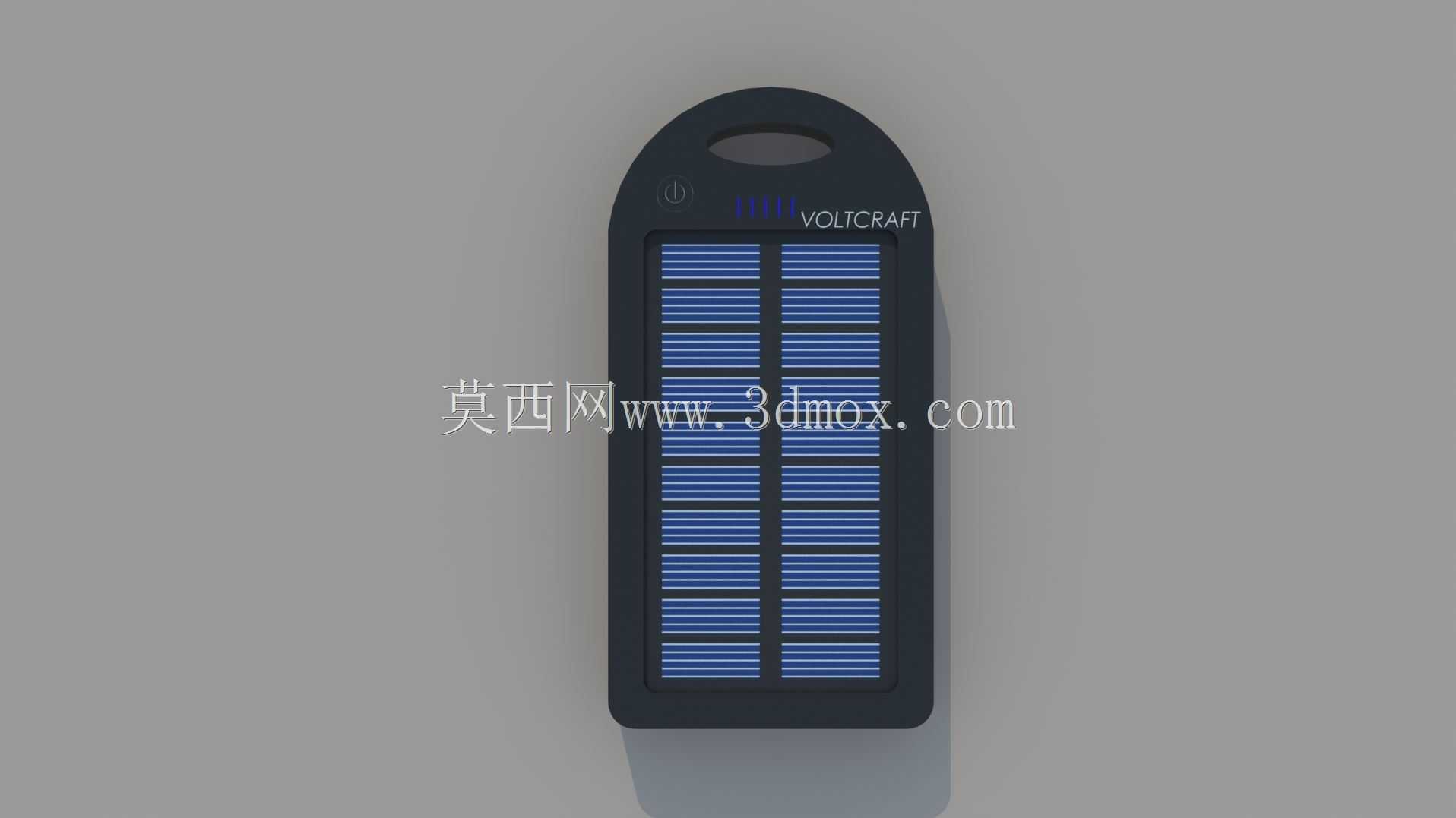

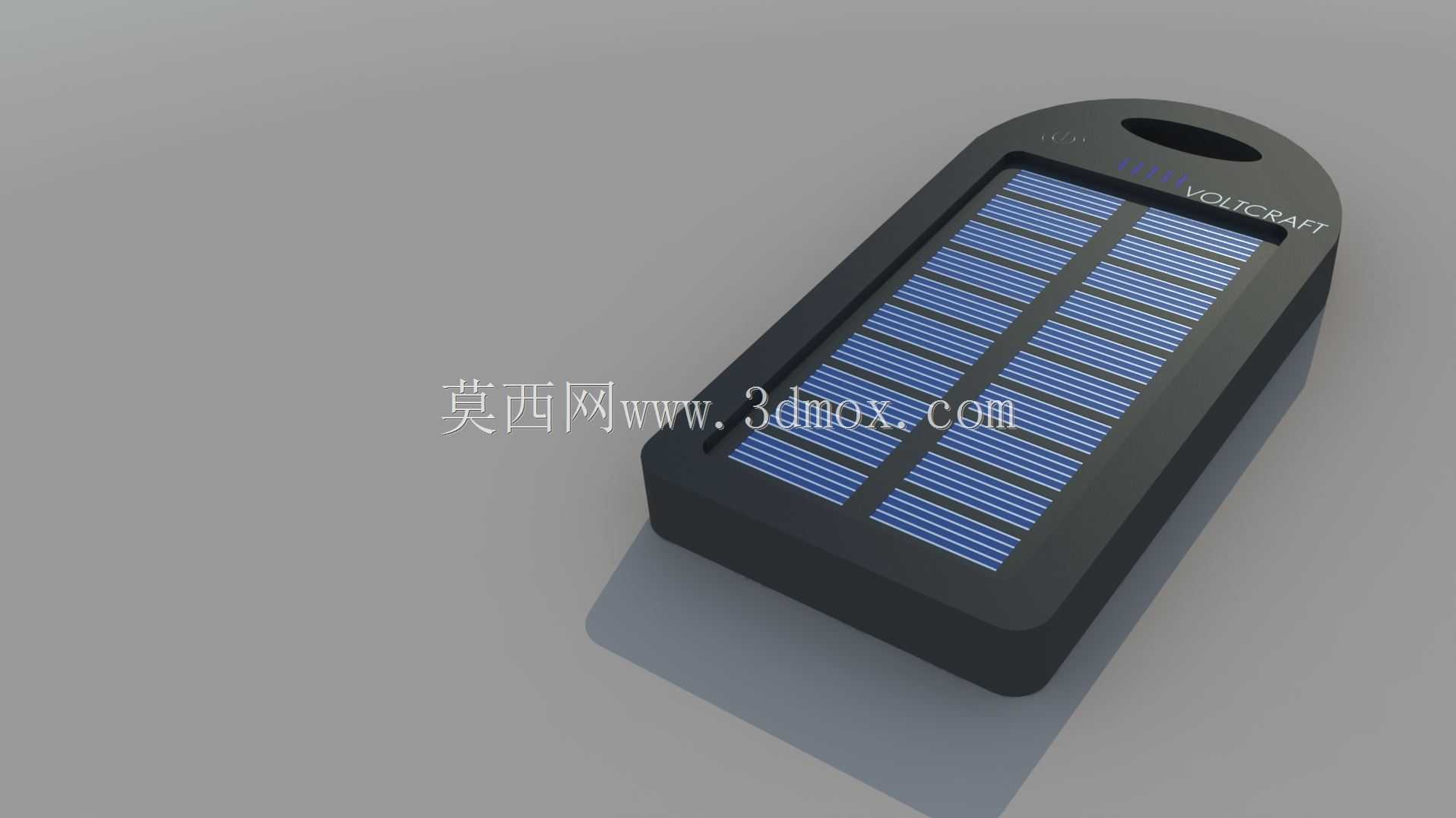

这款便携太阳能充电装置的设计，核心瞄准户外零散电子设备供电、嵌入式开发项目外接供电这类实际使用场景，不少做便携arduino项目、树莓派移动调试的从业者，经常会遇到户外作业时小型开发板供电中断的问题，常规充电宝受储电容量限制，长时间户外作业很难持续补能，这款依托光伏板直充补能的便携装置，刚好填补了这类小功率持续供电的空白。从功能特性来看，装置正面整面排布多晶硅光伏板组，两组光伏列阵平行排布，最大化利用正面受光面积，在常规户外自然光强度下即可输出稳定的小功率电流，既可以直接给外接的小型开发板、低功耗数码设备直供电力，也能给内置的锂电芯补能，实现无光场景下的储电输出。设计思路上优先考虑便携性与耐用性的平衡，整体外壳采用一体化弧边注塑结构，顶部预留挂孔，既可以直接揣入工装口袋携带，也能通过挂扣挂载在背包外侧，户外行进过程中就能持续受光补能，外壳边缘做了圆弧过渡处理，避免日常携带时剐蹭衣物或者其他设备表面，光伏板区域略低于外壳边框0.8mm，形成天然的防护台阶，即使装置正面朝下放置，也不会直接刮蹭光伏板表面的钢化覆膜，降低户外使用时的面板磨损概率。从安装边界与尺寸适配来看，整体外形为窄长条形，宽度控制在45mm以内，长度不超过120mm，厚度仅12mm，和常规大号U盘的占用空间接近，不会额外增加太多户外携带的负重，接口端隐藏在装置底部，做了内凹式设计，常规的Micro USB或者适配的供电接口可以直接插入，内凹结构能避免接口在磕碰时直接受力断裂，适配绝大多数小型嵌入式开发板的供电接口规格，不需要额外搭配转接线就能直接使用。结构设计上还考虑了户外使用的散热需求，光伏板背面和内置锂电芯之间预留了1mm的空气隔热层，避免夏季强光下光伏板工作产生的热量直接传导到锂电芯，影响电芯的充放电循环寿命，外壳背面做了细微的防滑纹理，手持插拔接口时不容易打滑脱落，整体没有多余的外置结构件，所有功能部件都整合在一体化外壳内部，减少户外使用时进灰、进水的风险，应对日常户外零星小雨或者扬尘环境都能正常工作，不需要额外做防护处理。
