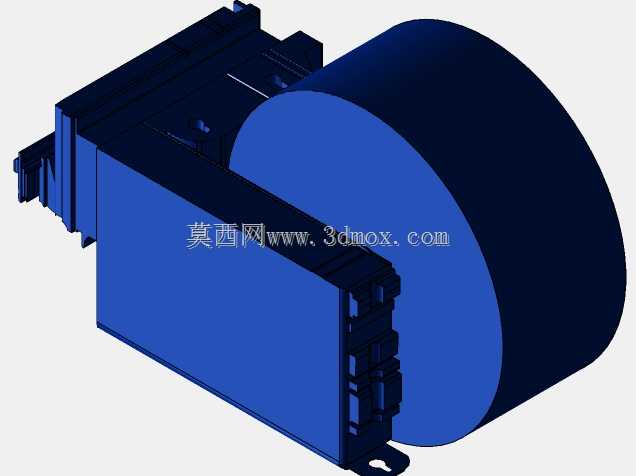

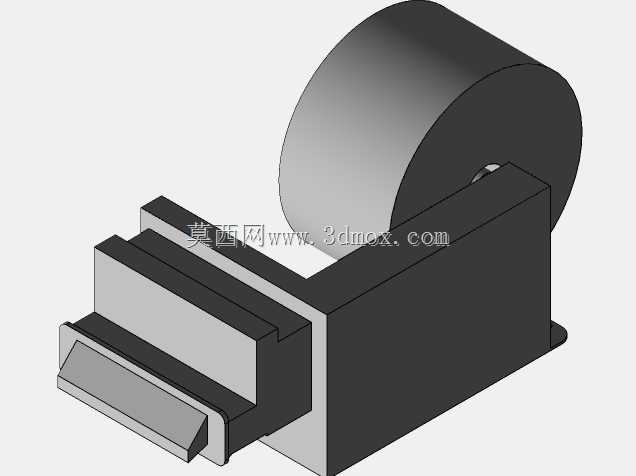

Tornado定制K80热敏打印机芯结构

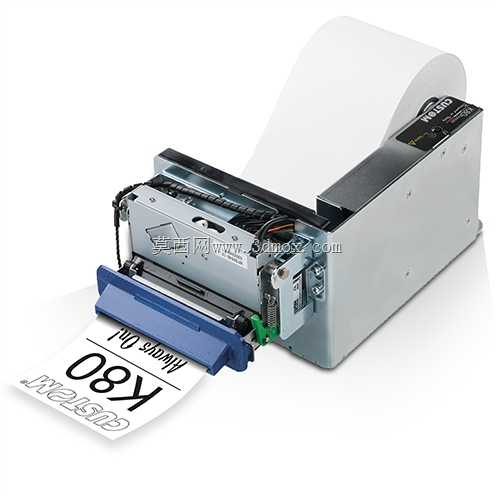

这款定制K80热敏打印机芯，是面向嵌入式票据输出场景开发的核心功能组件，目前广泛应用在自助终端、收银设备、工业标签打印工位、物流面单输出设备中，作为设备的打印输出执行单元承担介质成像输出的核心作用。从结构设计逻辑来看，该机芯采用模块化集成思路，将热敏打印头、走纸传动机构、纸卷容纳仓、撕纸裁切组件整合为一体式单元，省去了零散部件组装的调试环节，设备集成方只需要预留对应安装位，完成供电与通讯接线即可实现打印功能落地，大幅降低终端设备的开发装配周期。走纸通道采用大弧度导向设计，适配80mm宽度热敏纸卷，支持最大直径120mm的纸卷安装，纸仓采用上开式快装结构，更换纸卷时无需额外工具，掀开上盖即可完成纸卷装填，走纸路径无锐角转折，能有效降低卡纸概率，连续走纸过程中传动辊的同轴度公差控制在0.05mm以内，保证走纸偏移量控制在0.2mm范围内，满足条码、二维码、高精度文字的打印精度要求。打印头采用平压式热敏结构，有效打印宽度72mm，支持最高150mm/s的打印速度，打印头压力通过两侧可调弹簧机构实现均衡施压，避免局部压力不足导致的打印缺划问题，同时打印头组件采用快拆设计，后期维护更换时无需拆解整个机芯主体，松开两侧固定卡扣即可取出打印头完成替换。机芯前端的蓝色导纸组件兼具出纸导向与手动撕纸支撑功能，撕纸边采用锯齿形钝化处理，既能保证纸张顺利撕断，又能避免操作过程中划伤操作人员。安装边界方面，机芯主体采用钣金折弯成型的金属壳体作为安装基体，壳体两侧预留标准M3安装螺孔，横向安装孔距为120mm，纵向安装孔位深度适配1.5-2mm厚度的设备安装板，整体外形长度控制在180mm，宽度100mm，高度包含纸卷容纳空间为110mm，嵌入式安装时只需要在设备面板预留出纸口宽度85mm、高度15mm的开口即可完成装配，机芯底部预留走线槽位，供电与通讯排线可从底部或侧方引出，适配不同设备的内部走线布局。传动部分采用直流减速电机配合齿轮组驱动胶辊转动，齿轮组采用降噪设计，运行噪音控制在55分贝以内，适合在商超、政务大厅、办公场所等对噪音有要求的场景使用，同时传动齿轮采用耐磨POM材质，长期运行磨损量小，整机无故障走纸寿命可达100公里以上。在实际选型适配过程中，该机芯可兼容不同厚度的热敏纸介质，从58g的薄款收银纸到120g的厚款热敏标签纸都能稳定走纸，打印头的加热参数可通过主控板调整，适配不同介质的成像温度要求，避免温度过高导致的纸张糊化或者温度不足导致的成像模糊问题。
