桌面式曲面显示器外壳结构设计

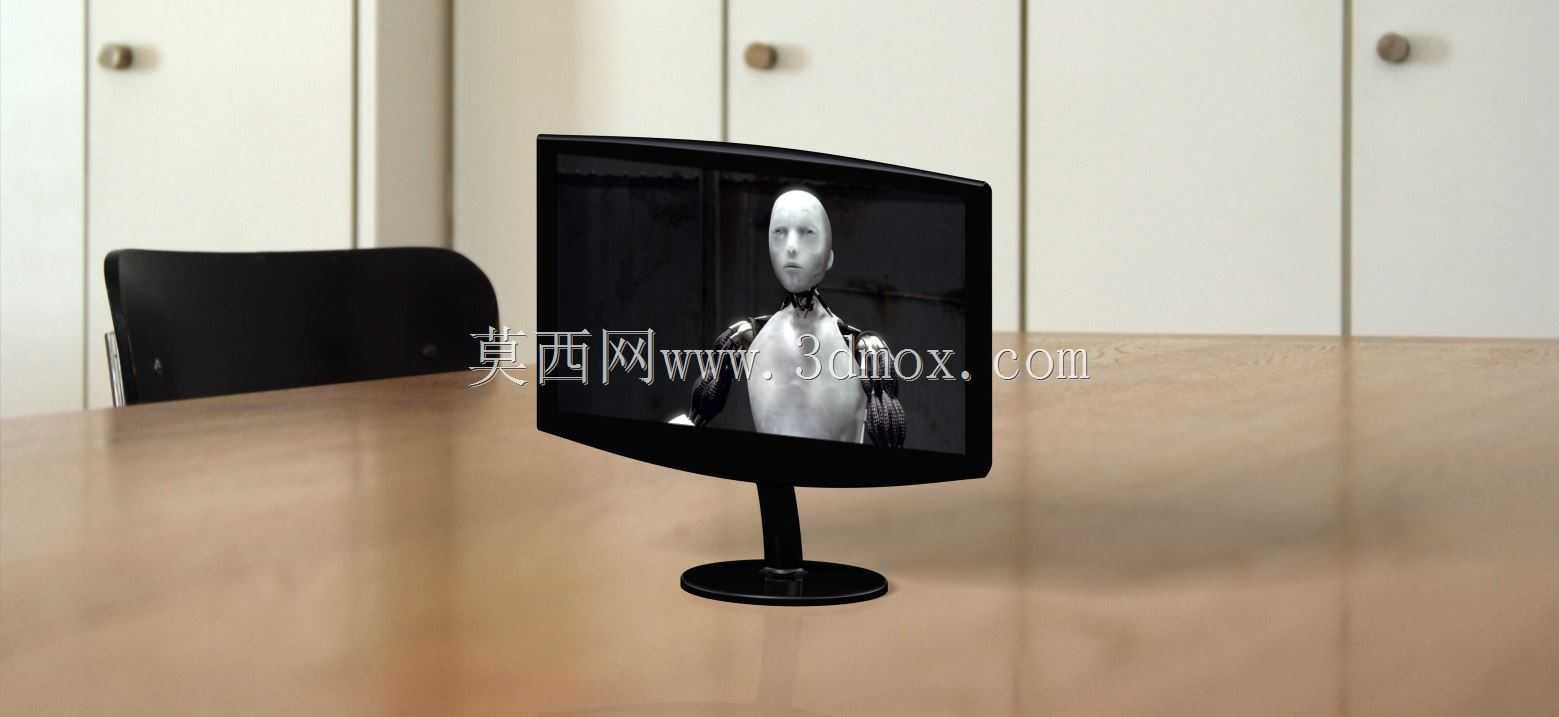

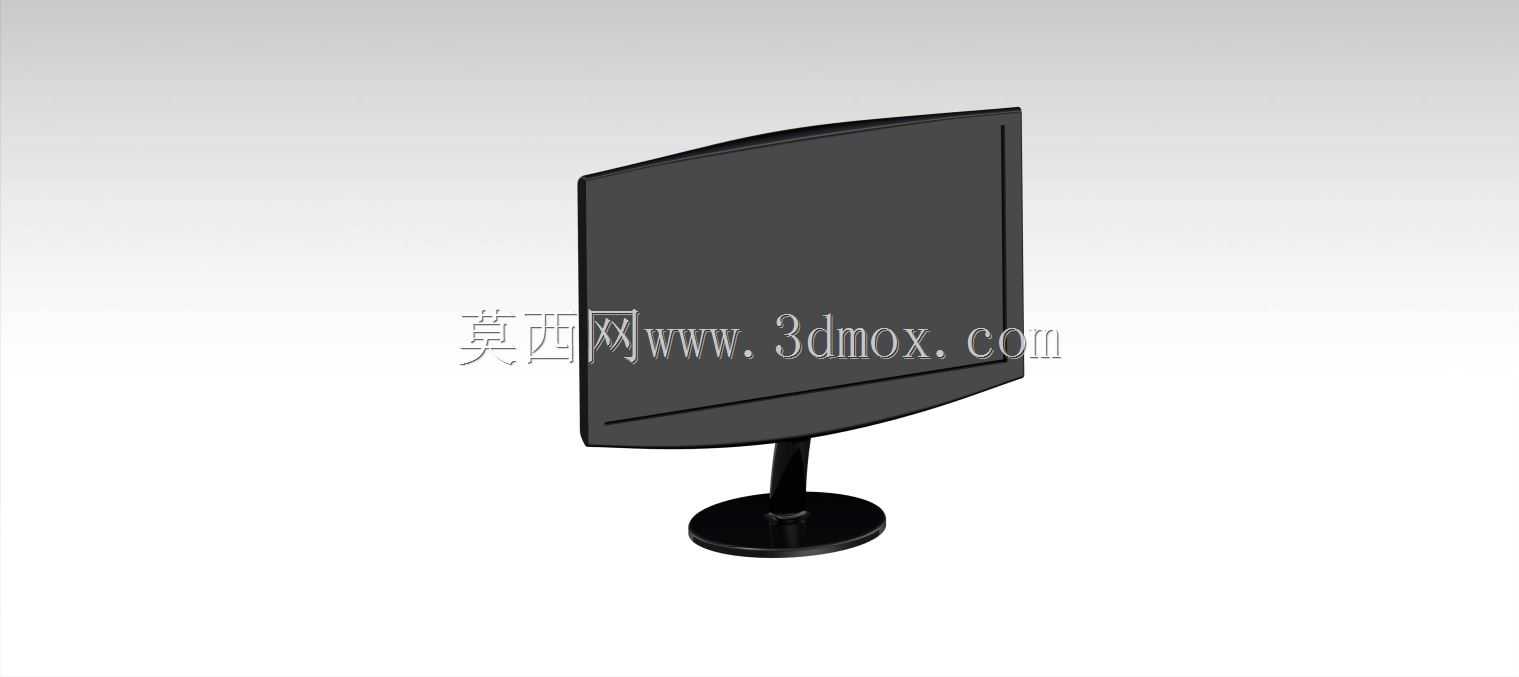

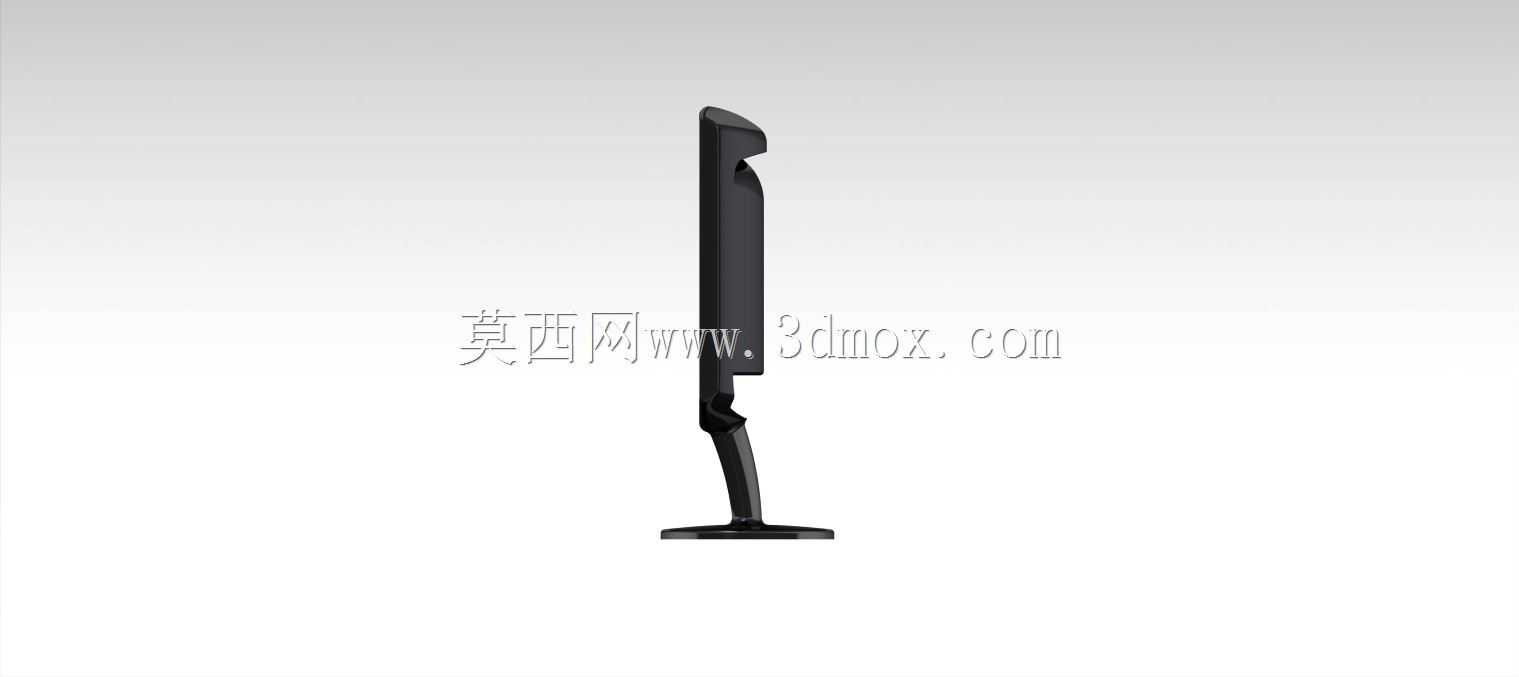

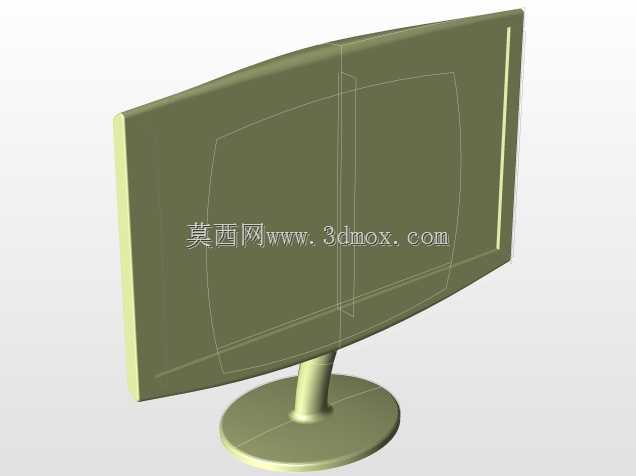

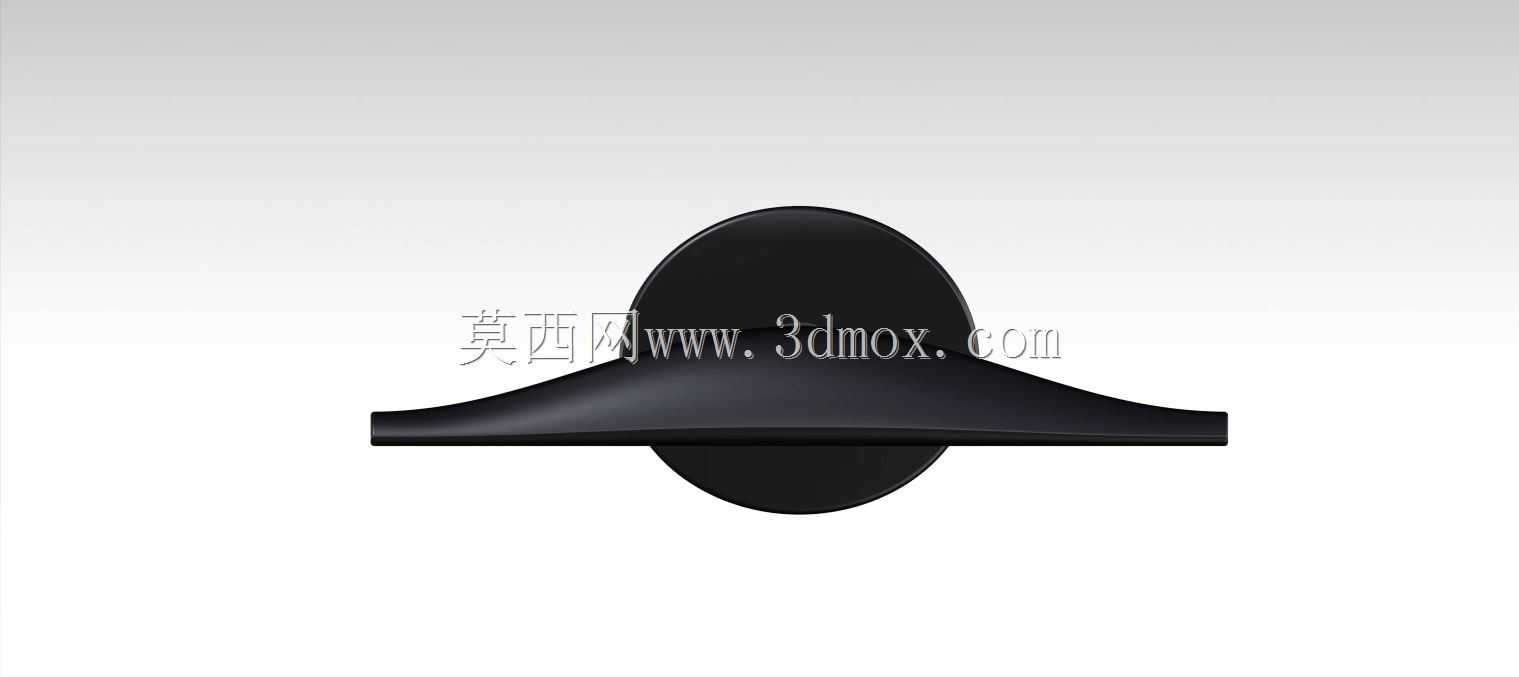

日常办公场景中，桌面显示设备的外壳结构直接决定了设备的安装适配性与长期使用稳定性，这款曲面显示器外壳的设计，首先从桌面安装的边界条件切入，常规办公桌的纵深预留显示设备安装空间多在200mm以内，因此底座的支撑半径控制在120mm范围内，既保证屏幕放置时的抗倾覆力矩满足日常触碰不倾倒的要求，又不会过度占用桌面键鼠操作区域。支撑立柱采用窄截面直连结构，内部预留了走线空腔，可以将视频传输线、电源线从立柱内部穿至桌面下方，避免桌面线缆杂乱影响操作空间。屏幕部分的曲面曲率贴合日常坐姿下人眼的可视角度范围，外壳边框做了窄边收窄处理，在控制整体屏幕模组重量的同时，保证多屏拼接时的边框视觉干扰降到最低。从功能特性来看，外壳背部预留了标准VESA安装孔位，除了搭配原装底座放置在桌面，也可以兼容市面上主流的显示器壁挂支架、升降支架，满足不同工位的安装需求，比如开放式办公区的支架吊装、监控工位的多屏壁挂场景都能适配。外壳的散热开孔设置在背部上方区域，避开了屏幕模组的核心发热区域正上方，利用热空气自然上升的原理形成对流散热通道，不需要额外加装辅助散热风扇就能保证长时间高负载运行时内部电路的温度处于合理区间。设计过程中优先考虑了外壳的装配工艺性，前后壳采用卡扣加少量紧固螺丝的连接方式，卡扣的排布间距控制在80mm以内，保证壳体拼接后缝隙均匀，不会出现局部翘曲的问题，同时减少螺丝用量可以提升后期拆装维护的效率，维修时不需要拆卸大量紧固件就能打开后盖检修内部电路板。接口区域的开孔位置设置在背部下方，插拔线材时不需要挪动整个显示器，开孔边缘做了圆角导边处理，避免插拔线材时刮伤线材外被。外壳的底部边缘做了1.5mm的内收斜角，放置在桌面时不会和桌面形成尖锐的贴合缝隙，日常清洁桌面时抹布可以顺利探到设备底部，不会积攒灰尘。从结构强度角度，外壳的壁厚控制在2.2mm，选用常用的ABS工程塑料材质就能满足强度要求，在屏幕模组的固定点位做了局部加厚的筋位支撑，避免搬运过程中受力不均导致屏幕模组碎裂。底座底部预留了防滑胶垫的安装槽，胶垫厚度3mm，既可以增大和桌面的摩擦力防止滑动，又能抵消桌面不平整带来的放置晃动问题。
