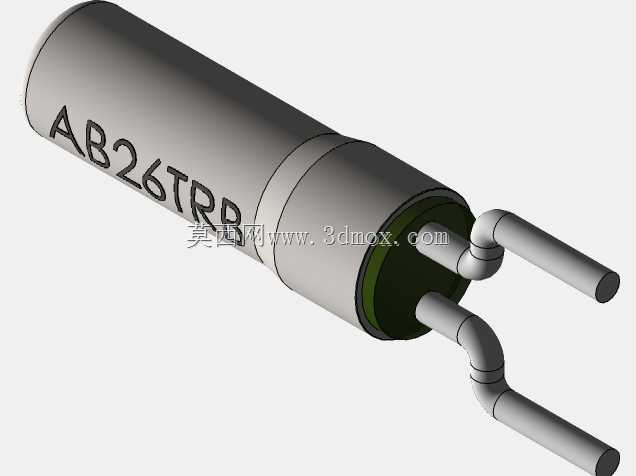

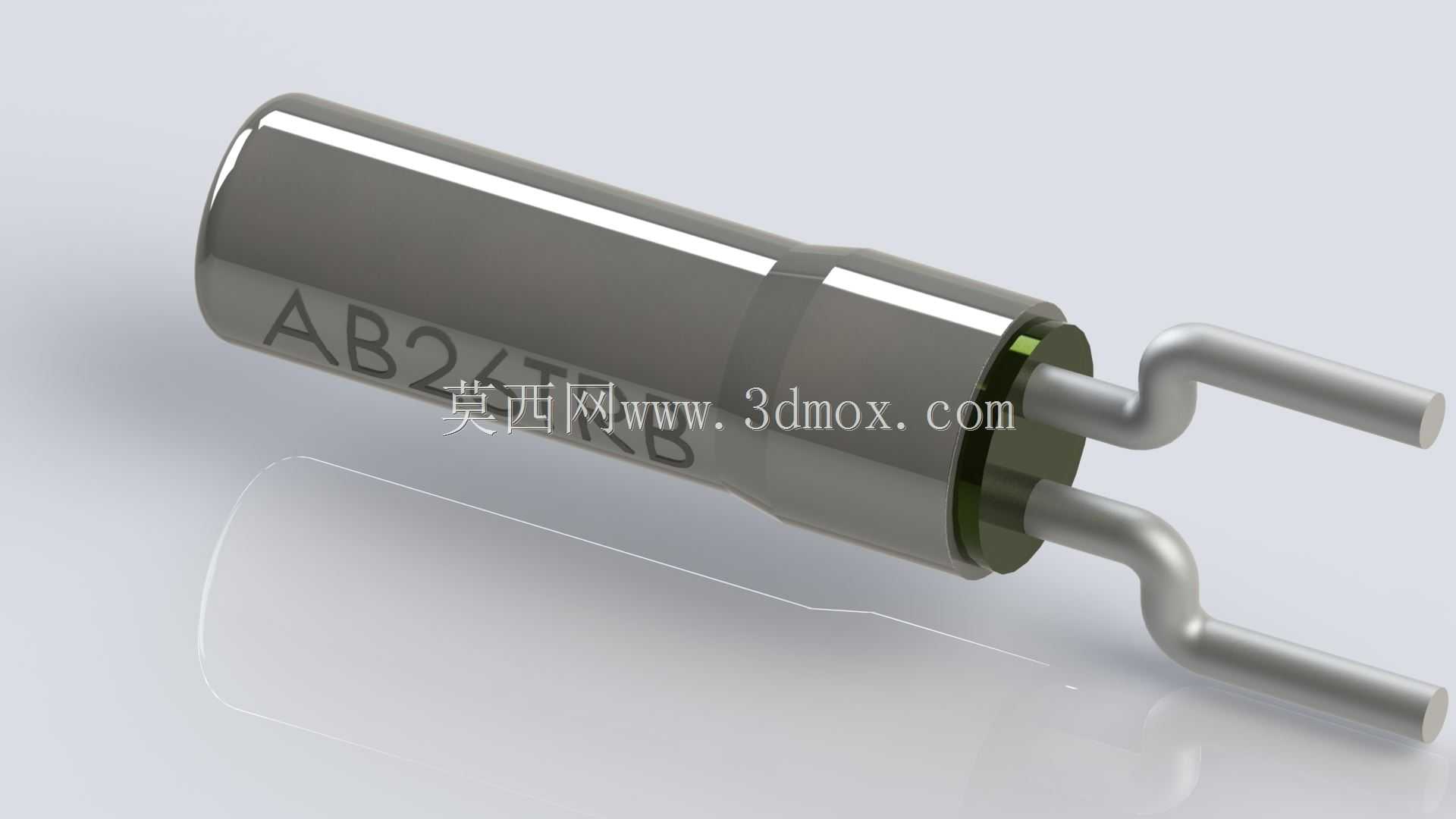

圆柱弯脚型石英谐振器结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:248994
  • 圆柱弯脚型石英谐振器结构设计
  • 圆柱弯脚型石英谐振器结构设计
  • 圆柱弯脚型石英谐振器结构设计

在消费电子、工业控制、通讯设备的电路板设计环节,这类圆柱弯脚型石英谐振器是提供稳定基准频率的核心被动元件,常被布局在主控芯片周边的时钟电路区域,为MCU、射频模块、计时单元提供精准的频率参考,避免电路运行出现时序偏差、通讯丢包、计时失准等问题。不同于贴片封装的晶振,这款弯脚直插的结构更适配传统波峰焊工艺的通孔PCB板,在工控板、老式家电控制板、小型智能仪表的量产组装中,插装后的引脚弯折结构能提升焊接后的抗振性能,减少设备在运输、运行振动场景下的引脚脱焊风险。从结构设计层面看,金属圆柱外壳采用密封压合结构,内部封装石英晶体晶片与电极组件,外壳既可以屏蔽外界电磁信号对晶片振动的干扰,也能隔绝水汽、粉尘进入内部,避免晶片性能衰减,延长元件在复杂工况下的使用寿命。引脚采用预弯折成型设计,两个引脚的间距、弯折高度都匹配通用通孔PCB的焊盘孔距标准,设计时预留的引脚长度可适配不同板厚的安装需求,插装后引脚伸出板面的长度控制在波峰焊工艺要求的合理区间,避免过长引脚焊接后连锡,过短则无法形成可靠焊点。建模过程中需要重点还原外壳的圆柱度、引脚弯折处的圆角过渡,避免直角弯折带来的应力集中问题,实际生产中引脚弯折处如果存在应力,长期使用后可能出现引脚断裂、接触不良的故障,因此模型里的弯折半径完全参照行业通用的加工工艺参数设定,同时外壳表面的标识区域做了平整化处理,满足激光打标或丝印型号参数的工艺要求。安装边界方面,这款元件的圆柱外径、本体长度、引脚伸出长度都做了标准化设定,在PCB布局时,元件本体下方需要避开走线与其他过高元件,预留足够的安装空间,弯脚的水平延伸方向也需要在建模时明确标注,避免组装时与周边接插件、电容等元件产生干涉。不同于其他频率元件,石英谐振器的内部晶片振动对外部应力较为敏感,因此外壳与引脚的连接结构做了缓冲设计,建模时还原了根部的绝缘密封结构,既保证电气绝缘性能,也能缓冲焊接、安装过程中传递到晶片的外部应力,保障频率输出的稳定性。在车载电子、户外工业设备这类宽温工作场景中,这类密封型圆柱谐振器的结构设计能更好地适应温度循环变化,减少温度波动带来的频率漂移,相比塑封元件拥有更好的环境适应性。
