戴尔游戏本电源接口插头结构设计

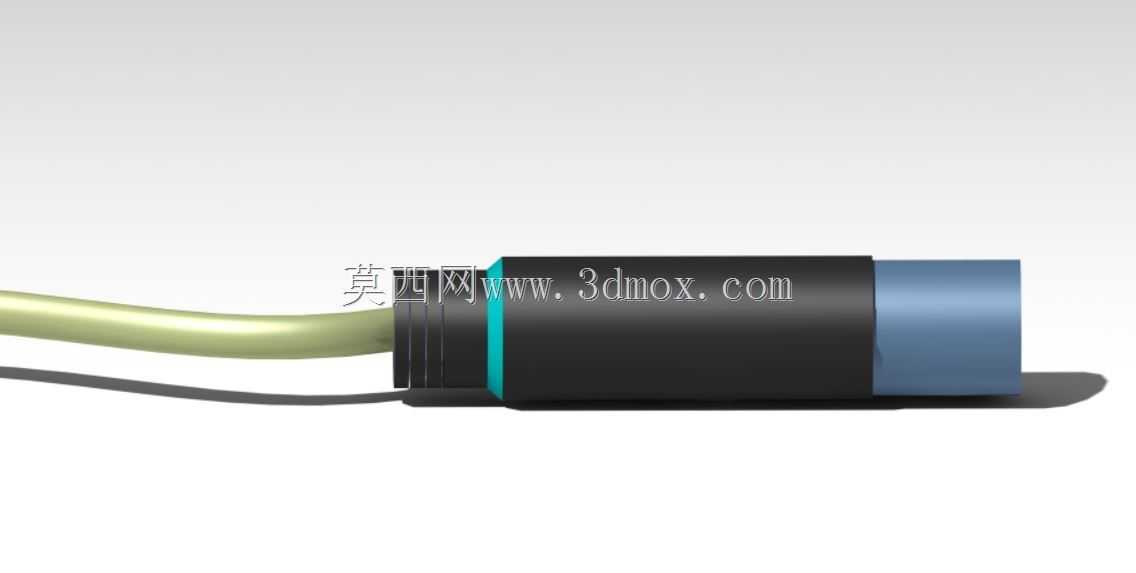

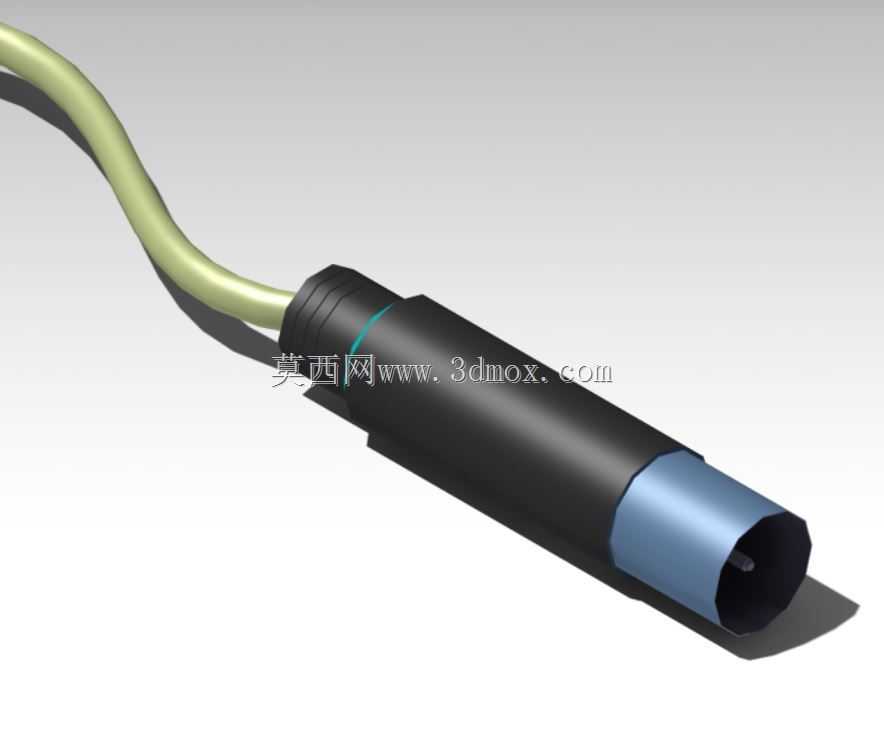

该接插件为笔记本电脑电源适配器输出端的直流供电插头，日常使用中承担适配器与笔记本机身供电接口的电流传输功能，是消费电子供电链路里的易损耗连接部件。从结构设计来看，插头采用三段式同轴布局，最外侧为绝缘防护外壳，选用耐弯折的工程塑料材质，表面做防滑纹理处理，方便用户插拔施力，外壳尾部做渐变缩径处理，与出线端的线缆护套平滑过渡，能大幅降低线缆根部反复弯折导致的线芯断裂风险，这也是消费电子接插件设计中重点考量的疲劳寿命优化点。中间段为金属屏蔽层，既可以隔绝电源传输过程中的电磁干扰，避免对笔记本内置的无线模块、存储器件造成信号影响，也能作为结构加强层提升插头整体的抗挤压强度。最内侧为同轴正负电极，中心针为正极接触端，外圈金属筒为负极接触端，电极接触面做镀镍处理，兼顾导电性能与抗氧化能力，长期插拔后仍能保持稳定的接触电阻，避免出现接触不良导致的充电断续、接头发热问题。从安装适配边界来看，该插头外径匹配对应型号笔记本的DC供电接口内孔尺寸，插入深度经过适配校准，插入后卡扣结构能提供适度的保持力，既不会因为日常拖拽线缆轻易松脱，也不会因为插拔力过大导致用户使用不便，或是长期插拔磨损机身接口的内接触弹片。线缆出线端采用柔性PVC护套，护套与插头外壳的结合处做了密封加固处理，能抵御日常使用中少量的泼溅、灰尘侵入，同时适配不同角度的出线弯折，适配用户在桌面、膝上等不同使用场景下的摆放姿态。在三维建模过程中，各部件的同轴度公差是核心管控要点，电极与绝缘外壳的同轴度偏差需要控制在0.05mm以内，否则插入时会出现卡滞、单边磨损的问题，金属外壳的壁厚均匀性也需要重点管控，避免注塑成型后出现缩痕、装配间隙不均的问题。这类接插件除了用于笔记本电源适配场景，也可作为同规格直流供电设备的输出连接部件，比如小型桌面显示器、外置光驱、低压直流供电的工业外设等，建模时还原的插拔配合尺寸、线缆弯折角度参数，也能为同类低压直流接插件的结构设计提供参考，帮助设计人员在做整机接口布局时预留足够的插拔操作空间，规避结构干涉问题。
