适配3D打印的定制手机壳成型模具结构

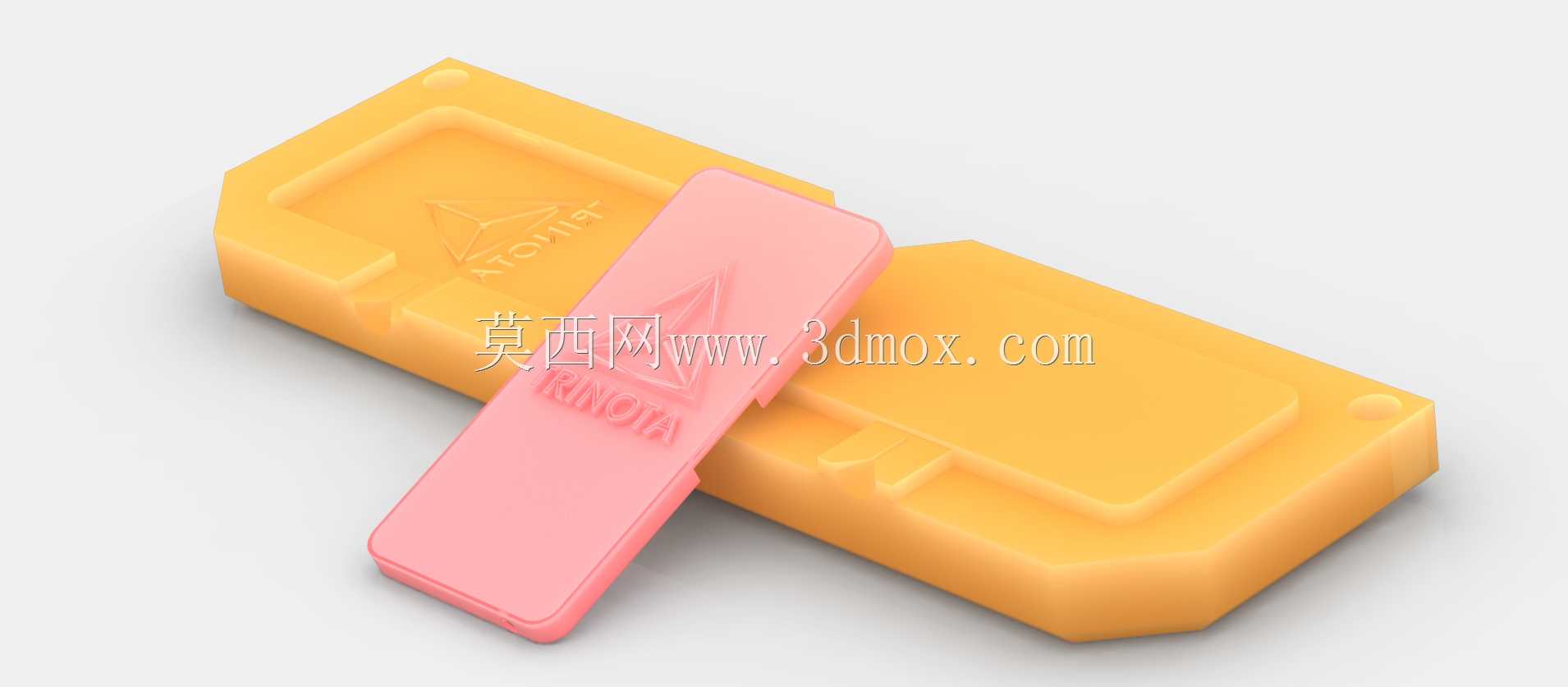

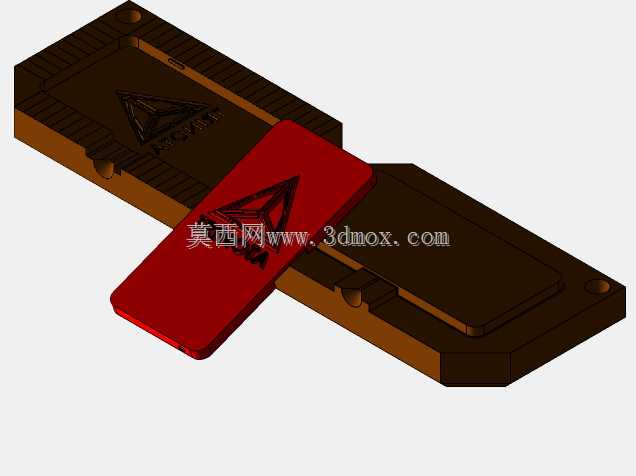

这套模具结构专门服务于小批量定制手机保护壳的生产场景，适配桌面级3D打印设备的加工能力，无需传统注塑环节的高额开模成本，能快速响应个性化定制的订单需求，常见于数码配件定制工坊、文创周边小批量生产、个人DIY定制等场景。模具整体采用上下对合的分体式结构，上模为成型手机壳外表面的型腔部分，下模对应手机壳内表面与侧边卡扣的成型结构，合模后形成的腔体完全匹配对应型号手机的背部轮廓、侧边按键让位以及摄像头开孔位置，能直接成型出无需二次修整的手机壳成品。设计阶段充分考虑了3D打印的工艺特性，所有成型面的拔模斜度控制在1.5度到2度之间，既保证打印完成后模具与成品的顺利脱模，也不会在手机壳表面留下明显的斜度痕迹影响外观；模具的分型面设置在手机壳侧边最大轮廓处，避免出现倒扣结构导致打印后需要额外添加支撑，减少后续支撑去除的工作量，同时保证合模时的定位精度，上下模通过边角处的定位凸台与凹槽实现快速对位，合模间隙控制在0.1mm以内，防止打印填充过程中出现溢料导致成品边缘出现飞边。模具的整体外形尺寸根据常见桌面级FDM3D打印机的成型平台尺寸设计，长宽尺寸控制在150mm*80mm范围内，高度不超过40mm，能适配绝大多数打印尺寸在200mm*200mm以上的桌面级设备，安装时直接通过平台夹具固定下模即可，无需额外设计专用的安装底座，降低使用门槛。成型腔的壁厚预留了1.2mm的均匀厚度，对应常规TPU、柔性PLA等手机壳常用打印材料的成型厚度，既保证手机壳成型后有足够的防护缓冲能力，也不会因为壁厚过大导致材料浪费、打印时间过长；模具上对应手机按键、接口的位置都做了精准的让位凸台，成型后的手机壳可以直接对应手机的按键位置，不需要后续二次开孔加工。在实际使用过程中，将上下模合模定位后，直接在型腔内注入打印耗材或者采用灌模方式浇筑柔性树脂，待材料固化后分开上下模即可取出成品，模具本身采用高韧性光敏树脂或者高强度PLA打印制作，可重复使用20到30次，满足小批量定制的生产需求，相比传统钢模生产，单批次定制的交付周期可以压缩到1天以内，特别适合单款几十件以内的个性化定制订单，解决了传统注塑模具开模成本高、周期长，无法适配小批量个性化订单的痛点。
