带遮阳顶盖的野外拖车式办公舱设计

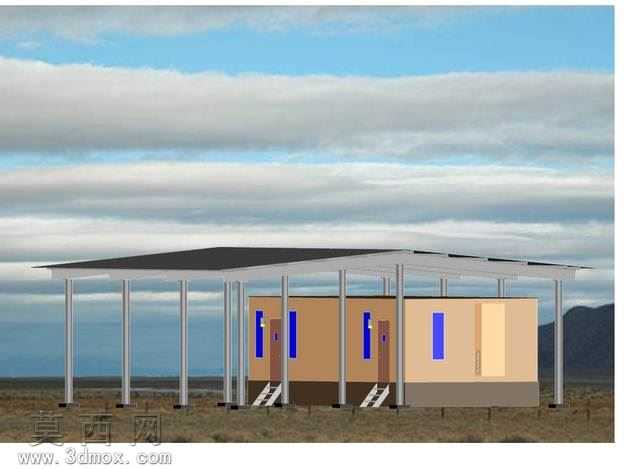

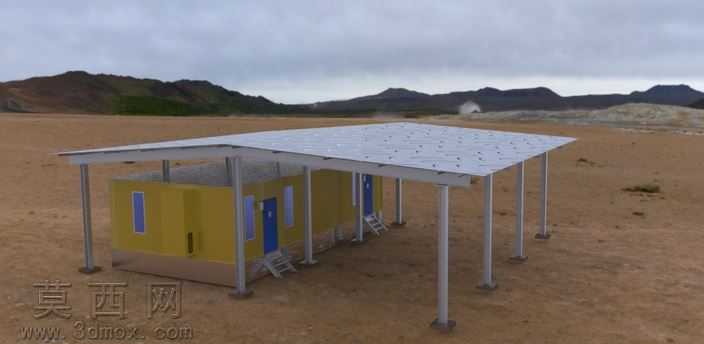

本作品为适配野外临时作业场景的拖车式办公舱三维设计，整体采用模块化集成思路完成建模搭建，依托三维建模软件完成全参数化结构设计，兼顾运输机动性与户外使用实用性。建模阶段首先完成拖车底盘的基础结构搭建，采用标准拖车承载框架作为基底，预留拖挂连接接口与驻留支撑结构，确保舱体可通过常规车辆拖行转场，驻留时可通过支撑脚调平保证舱体稳定。舱体主体采用夹芯彩钢板模块化拼接结构建模，墙体预留标准化门窗安装位，双开门设计搭配入户小梯步，满足人员进出与小型办公物资搬运需求，侧墙设置竖向窄窗兼顾自然采光与舱体结构强度，避免大面积开窗影响野外环境下的保温与防护性能。舱体上方独立搭建大跨度遮阳顶盖结构，顶盖采用波纹金属板材建模，通过多根等距分布的金属立柱与地面、舱体侧边框架连接，顶盖外沿超出舱体墙体一定距离，形成环绕式遮阳避雨区域，可在舱外摆放临时休憩设施，适配野外露天作业时的户外停留需求。材质渲染阶段针对不同部件匹配对应写实材质，舱体墙面采用哑光米黄彩钢板材质，还原野外临时办公设施的常用饰面效果；金属立柱、顶盖框架采用银灰色磨砂金属材质，模拟铝合金或镀锌钢材的哑光金属质感；顶盖面板采用浅灰色带细微凹凸纹理的金属板材材质，还原波纹金属板的表面肌理；入户梯步、门体采用深蓝色哑光饰面，与米黄舱体形成清晰视觉区分；地面场景匹配沙砾质感的荒漠地表，远景搭配低山与阴天环境贴图，通过全局光照渲染模拟野外阴天的柔和漫反射光线，弱化生硬阴影，还原真实户外环境下的舱体视觉效果。结构设计上充分考虑野外使用的实用性，遮阳顶盖与舱体主体采用可拆分连接结构建模，长途转场时可拆除顶盖降低整体高度，满足道路运输限高要求；舱体底部与拖车底盘采用螺栓紧固连接结构，避免拖行过程中舱体移位；立柱底部设置加宽支撑脚垫，增大与松软地面的接触面积，防止野外驻留时立柱下陷。整体设计围绕野外临时办公的核心需求，在保证拖行转场便利性的前提下，拓展了舱外遮阳休憩空间，兼顾办公功能与户外使用的舒适度，可适配地质勘探、野外工程驻点、临时科考等多类场景的临时办公需求。
