台式机CPU鳍片式铝挤散热结构

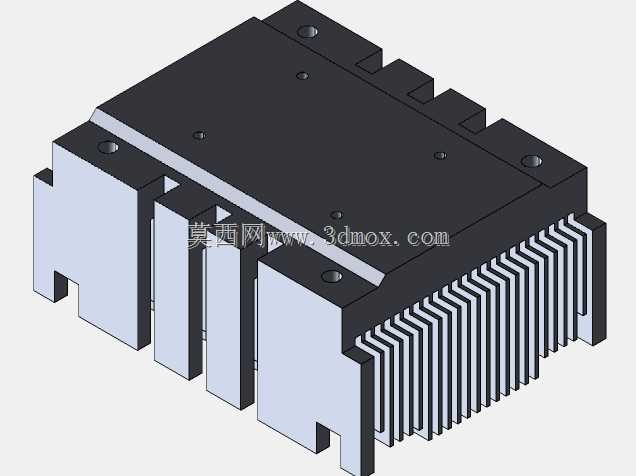

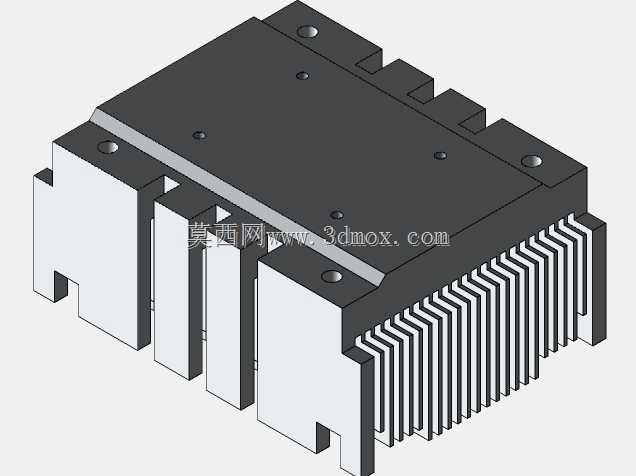

这款散热结构主要面向台式计算机处理器、主板功率器件的热管理场景，在日常办公主机、游戏台式机、入门级工作站的硬件散热环节中承担核心导热散热作用，可将芯片工作产生的集中热量快速扩散导出，避免核心器件因结温过高触发降频、寿命衰减甚至硬件损坏。从结构设计逻辑来看，主体采用铝挤成型的密集鳍片阵列作为核心散热载体，鳍片采用等间距平行排布，相邻鳍片间预留均匀通风间隙，可适配机箱风道的轴向气流穿过，通过对流换热带走鳍片表面蓄积的热量；鳍片根部与导热底座一体成型，消除了拼接结构带来的接触热阻，能让底座吸收的芯片热量快速传导至每一片鳍片的末端，最大化拓展有效换热面积。底座部分设计有多个定位安装孔位，可匹配常规台式机CPU扣具的安装点位，安装时只需在芯片表面均匀涂抹导热硅脂填补微观间隙，再通过扣具将散热结构压紧固定在芯片上方即可，安装边界预留了足够的避让空间，不会干涉周边内存插槽、主板供电散热片的布局，适配多数MATX、ATX版型主板的安装空间要求。结构顶部的盖板一方面可以规整鳍片端部的形变公差，避免铝挤鳍片端部出现磕碰歪斜影响通风效率，另一方面也可作为辅助均热结构，让鳍片根部传导上来的热量在顶部形成二次均温，进一步降低不同位置鳍片的温差，提升整体换热均匀性。侧边的凸台结构做了圆角过渡处理，既可以在安装过程中避免尖锐边角划伤操作人员或主板线路，也能作为安装对位的参考基准，方便快速对齐扣具安装位置。在实际选型适配时，该结构可满足65W-95W功耗区间处理器的日常散热需求，无需额外加装高转速风扇即可实现被动散热下的温度控制，若搭配低转速轴流风扇，还可进一步提升散热冗余量，满足轻度超频场景下的温度控制要求。整个结构的壁厚设计经过热仿真优化，底座厚度保证足够的横向热扩散能力，鳍片厚度兼顾结构强度与通风占比，不会出现鳍片过薄易弯折、过厚挤占通风通道的问题，整体重量控制在合理区间，长期安装使用不会对主板PCB造成过大的持续压力，避免主板出现形变隐患。
