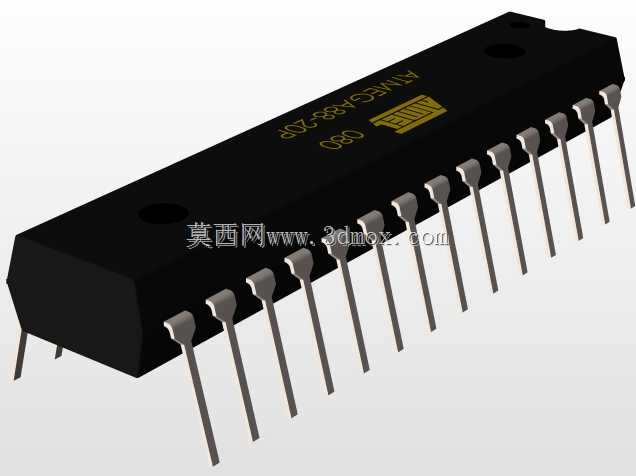

直插式ATmega88微控制器芯片三维建模

在工业控制板卡开发、小型嵌入式设备研发的场景中，直插封装的微控制器是很多原型验证、小批量量产设备里的核心器件，本次建模的ATmega88直插芯片，还原了双列直插PDIP封装的完整结构细节，可直接用于PCB装配仿真、整机结构干涉检查、教学演示模型搭建等场景。从实际设备用途来看，这款芯片常被用于小型信号采集终端、简易工业逻辑控制模块、消费类小家电控制板中，承担IO信号采集、逻辑运算、控制指令输出的核心作用，很多入门级嵌入式开发板也会选用该款直插芯片，方便开发者手工焊接更换。建模过程中优先还原了封装的安装边界尺寸，双列引脚的间距严格遵循标准PDIP-28封装的引脚中心距要求，引脚伸出本体的长度、引脚弯折角度都参考实物 datasheet 中的安装尺寸设定，能够直接匹配标准28Pin直插IC插座的模型，在做板卡装配仿真时，可直接校验芯片与周边电容、电阻、接插件的安全间隙，避免实际生产中出现元件干涉、插装不到位的问题。芯片本体的外形还原了塑封本体的倒角、本体上的定位圆孔、引脚一侧的半圆定位缺口，这些结构细节都是实际生产装配中用于防呆定位的关键特征，建模时没有做过度简化，确保装配时可以通过这些特征快速识别芯片安装方向，避免反向插装导致的器件烧毁。从设计思路上，建模时将芯片拆分为塑封本体、金属引脚、表面标识三个独立结构部分，引脚部分单独做了实体建模，没有用贴图替代，方便后续做引脚受力仿真、焊接温度场仿真时可以单独赋予金属材料属性，塑封本体部分还原了黑色环氧塑封料的哑光质感，表面的丝印标识做了凹凸结构处理，而非简单贴图，在做产品渲染、教学演示时可以更清晰展示芯片的标识信息。在安装边界的设定上，模型预留了芯片插装后本体距离PCB板面的标准高度，引脚末端的焊盘接触位置做了微小的平面处理，匹配波峰焊、手工焊接时的焊锡浸润区域形态，在做整机结构设计时，将该模型导入装配体后，可直接校验芯片上方的结构件预留空间是否满足散热、拆装要求，比如很多密闭外壳的控制设备，需要在芯片上方预留足够的散热间隙，或者预留拆装芯片时的手指操作空间，精准的外形尺寸可以帮助结构工程师在设计阶段就规避后期装配、维护时的空间不足问题。不同于贴片封装的微控制器，直插封装的这款芯片在建模时特意还原了引脚的可弯折属性对应的初始形态，引脚的直径、引脚根部与塑封本体的结合位置都做了精准还原，可用于模拟手工焊接时引脚调整、插装受力的场景，也能为工装夹具设计提供参考，比如设计IC自动插装工装时，可直接基于该模型做夹具的定位型腔设计，确保夹具能够精准夹持芯片本体，不损伤引脚与塑封结合位置。
